Выполнение технологических схем
Создание схем
Основная
часть схем обычно создается по технологии
"перетаскивания" мышью
трафаретов из библиотеки в нужные
координаты листа. Нестандартные фигуры
рисуются с помощью выбранного указателя.
Затем фигуры соединяются рисованными
линиями или автоматически (вызовом
готовых соединителей из библиотеки) и
в них печатается Таким образом, чтобы
создать схему, необходимо обратиться
к библиотеке трафаретов или шаблонов
и использовать указатели рисования.
Схема
составляется из отрезков прямых,
криволинейных дуг и ранее заготовленных
фигур. Все инструменты
для рисования
закреплены за соответствующими кнопками
на ПИ (карандаш, прямая, дуга, произвольная
кривая, прямоугольник и эллипс). Карандашом
можно рисовать произвольные фигуры.
Дуги являются частями эллипса,
"карандашные" дуги - частями
окружности. Операции над объектами
производятся после их выделения.
Выделение производится щелчком по
фигуре. Для последовательного выделения
нескольких объектов нужно удер-живать
нажатой дополнительно клавишу "Shift".
Несколько объектов можно выделить,
обведя указателем
прямоугольную зону их расположения.
Выделенные объекты можно вместе
перетаскивать или устанавливать для
них один формат. Для размножения объектов
нужно удерживать нажатой клавишу "Ctrl".
ЛИСТ 5
ТЕМА: РАБОТА С ШАБЛОНАМИ. СХЕМЫ ТЕХНОЛОГИЧЕСКИЕ.

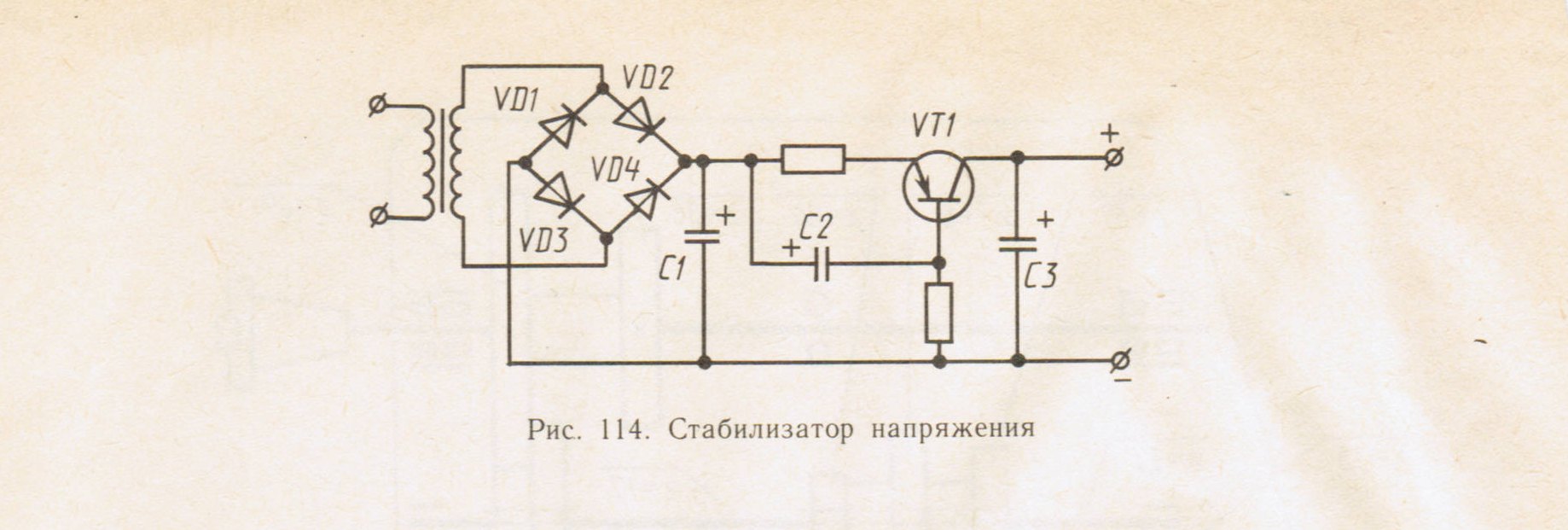

Содержание листа: На формате А3(А4) выполнить чертеж электрической схемы в системе VISIO

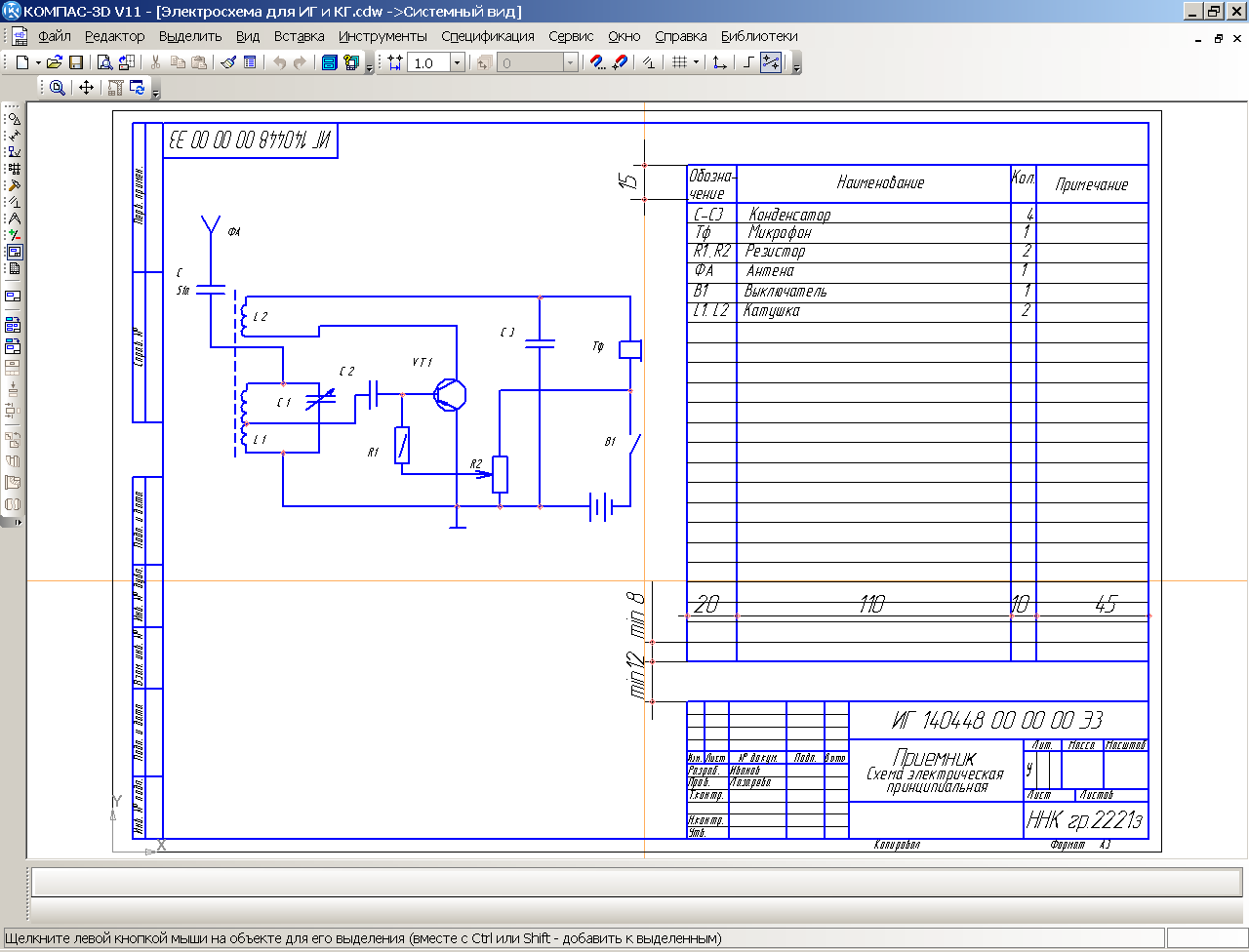

ОБРАЗЕЦ ЛИСТА 5
( Размеры таблицы для справок)

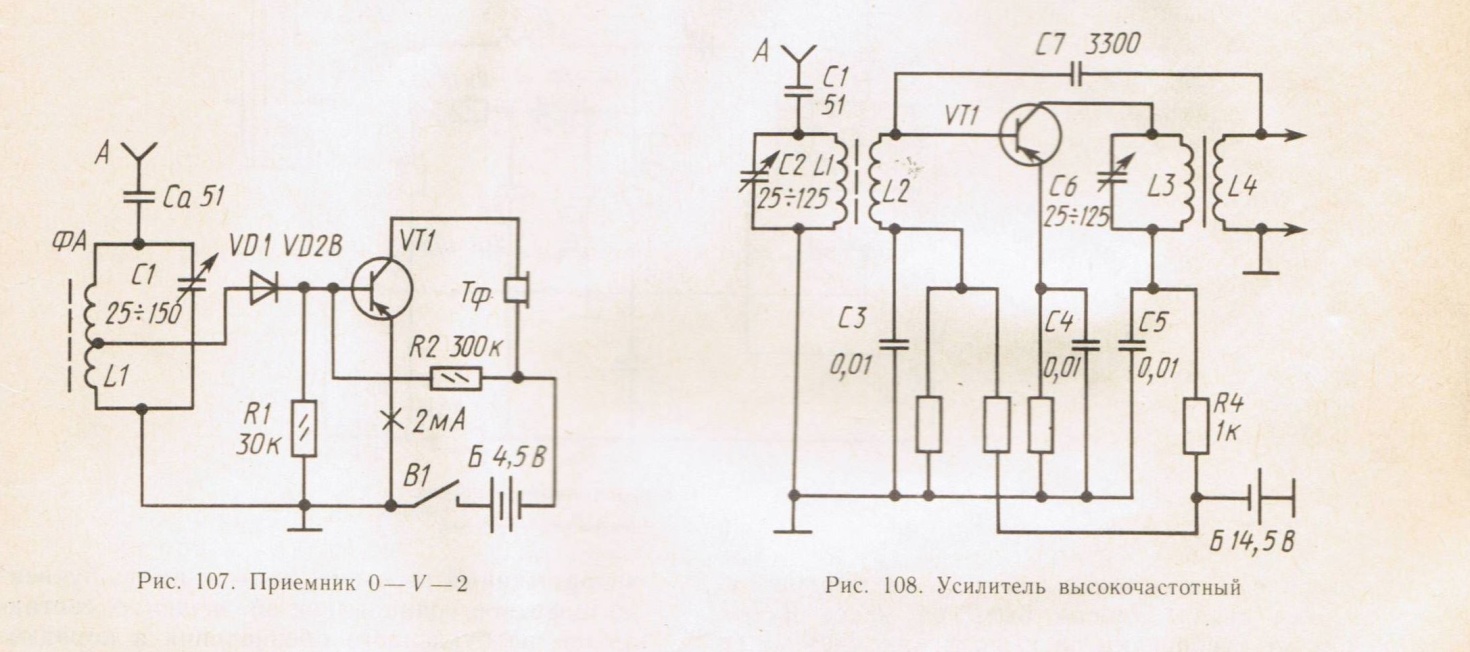

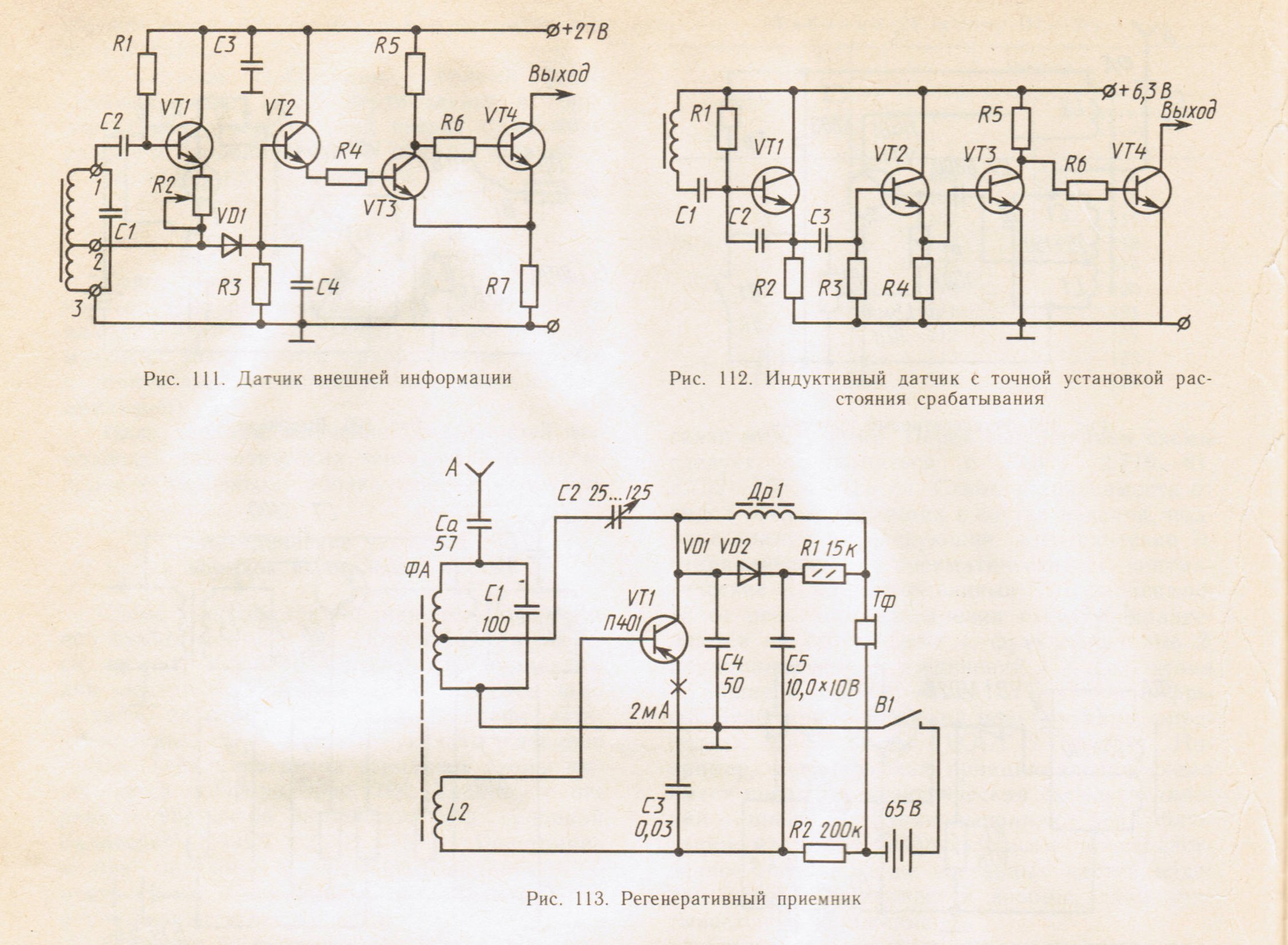

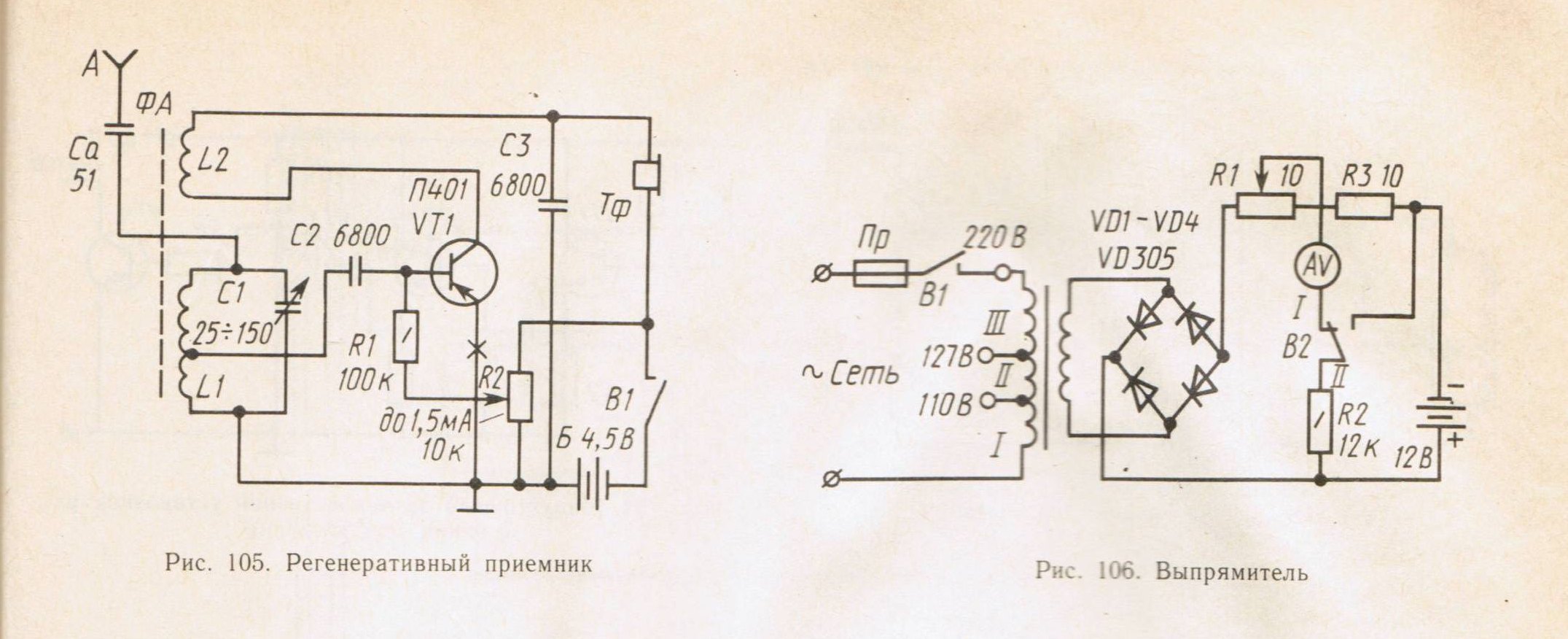

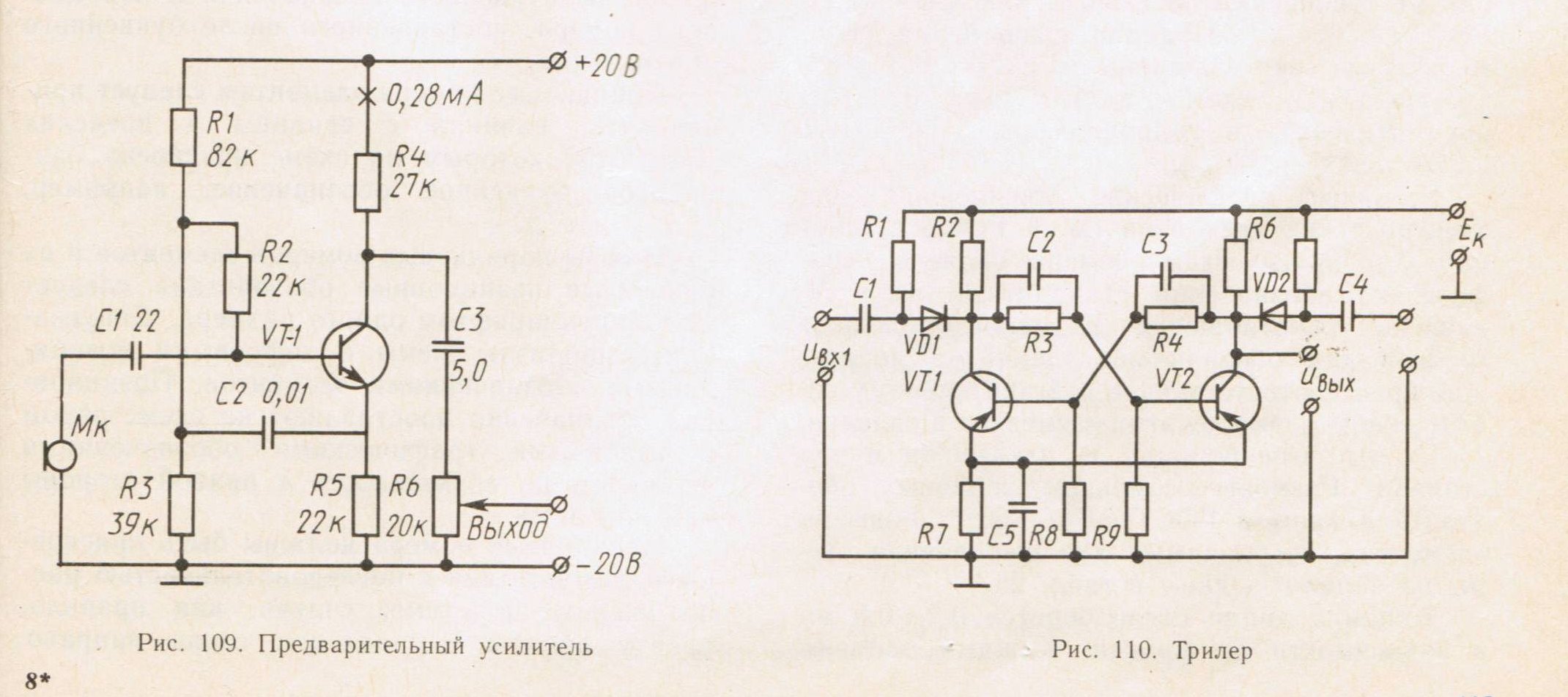

Варианты заданий к листу 5

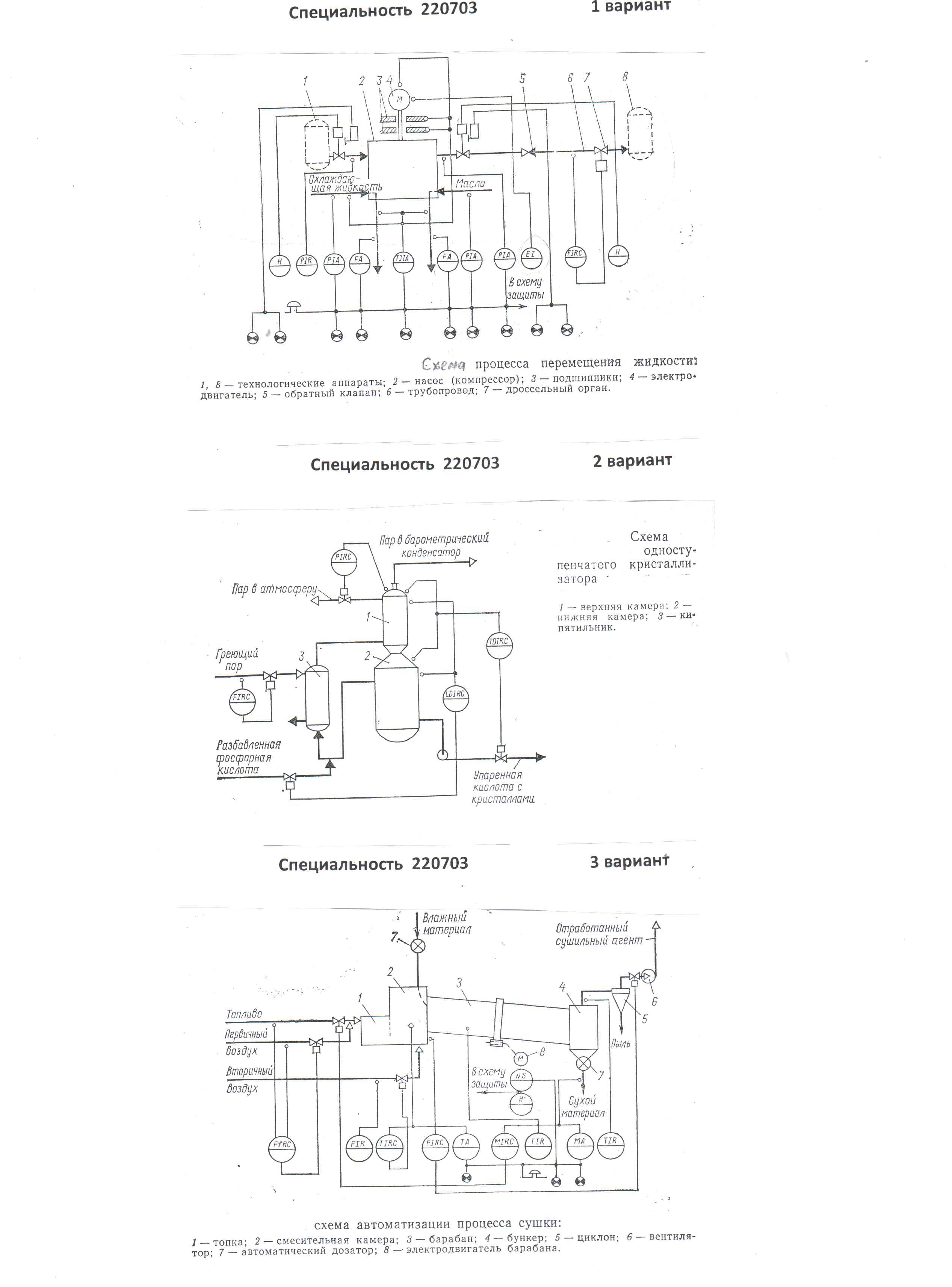

Вариант № 1
Пример обозначения чертежа: ИГ 220703 00 00 00 Э3,где:
ИГ – инженерная графика; 220703- номер специальности Э3 – шифр схемы.
---------------------------------------------------------------------------------------------
Вариант №2
Пример обозначения чертежа: ИГ 220703 00 00 00 Э3,где:
ИГ – инженерная графика; 220703- номер специальности Э3 – шифр схемы.
Вариант № 3
Пример обозначения чертежа: ИГ 220703 00 00 00 Э3,где:
ИГ – инженерная графика; 220703- номер специальности Э3 – шифр схемы.
---------------------------------------------------------------------------------------------
Вариант № 4
Пример обозначения чертежа: ИГ 220703 00 00 00 Э3,где:
ИГ – инженерная графика; 220703- номер специальности Э3 – шифр схемы.

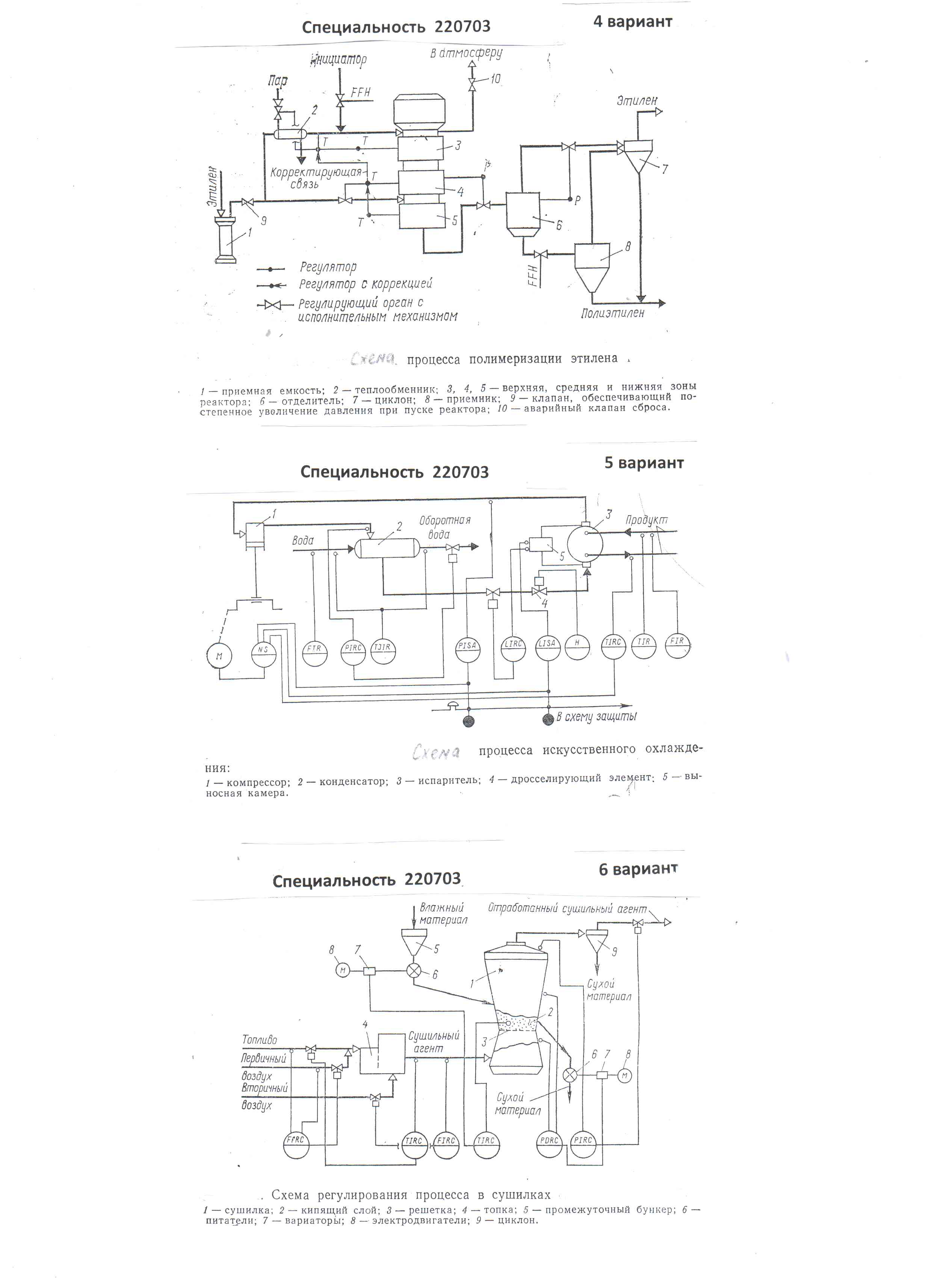

Вариант № 5
Пример обозначения чертежа: ИГ 220703 00 00 00 Э3,где:
ИГ – инженерная графика; 220703- номер специальности Э3 – шифр схемы.
--------------------------------------------------------------------------------------
Вариант № 6
Пример обозначения чертежа: ИГ 220703 00 00 00 Э3,где:
ИГ – инженерная графика; 220703- номер специальности Э3 – шифр схемы.

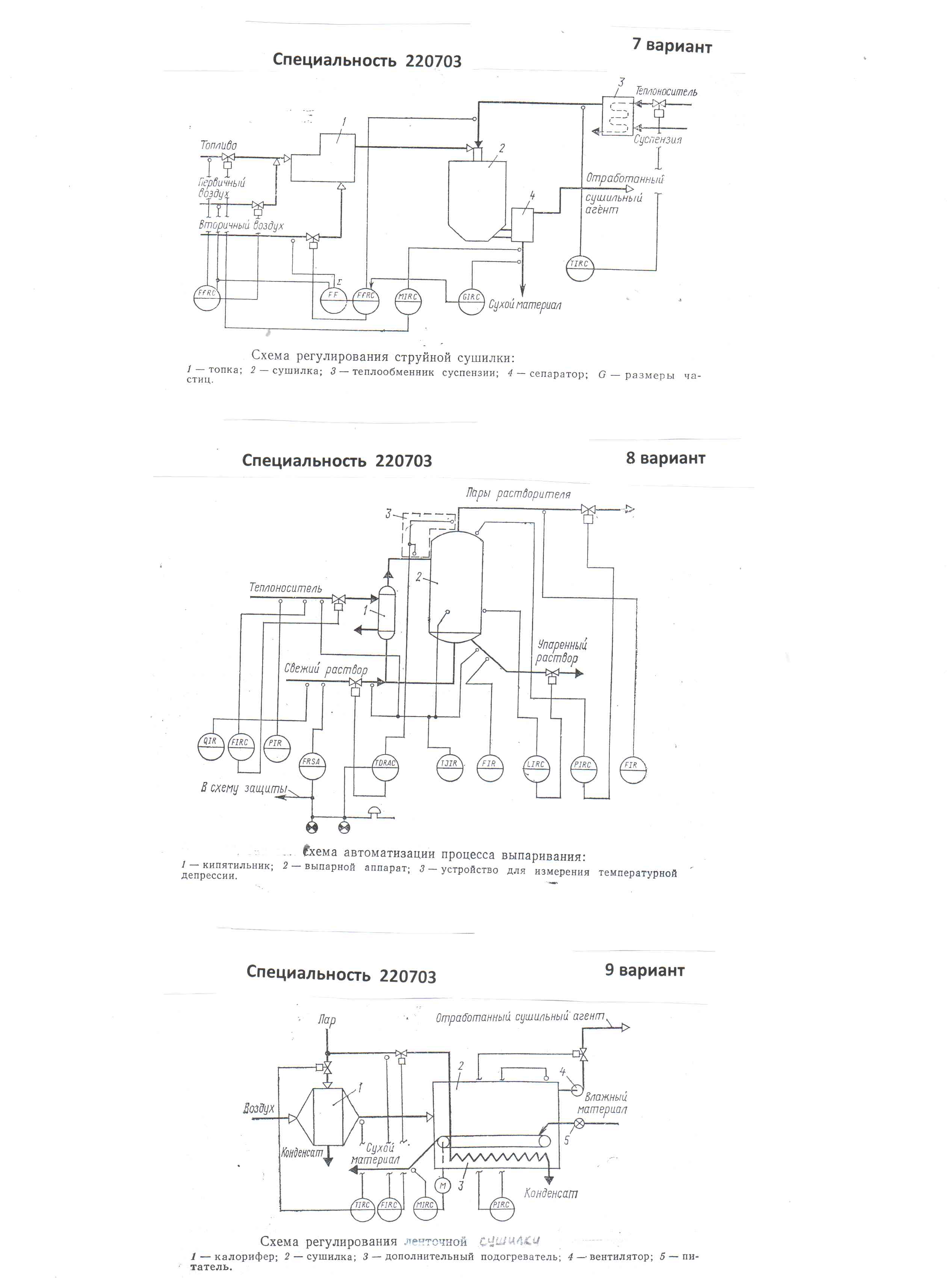

Вариант № 7
Пример обозначения чертежа: ИГ 220703 00 00 00 Э3,где:
ИГ – инженерная графика; 220703- номер специальности Э3 – шифр схемы.
--------------------------------------------------------------------------------------
Вариант № 8
Пример обозначения чертежа: ИГ 220703 00 00 00 Э3,где:
ИГ – инженерная графика;220703- номер специальности Э3 – шифр схемы.
Вариант № 9
Пример обозначения чертежа: ИГ 220703 00 00 00 Э3,где:
ИГ – инженерная графика; 220703- номер специальности Э3 – шифр схемы.
--------------------------------------------------------------------------------------

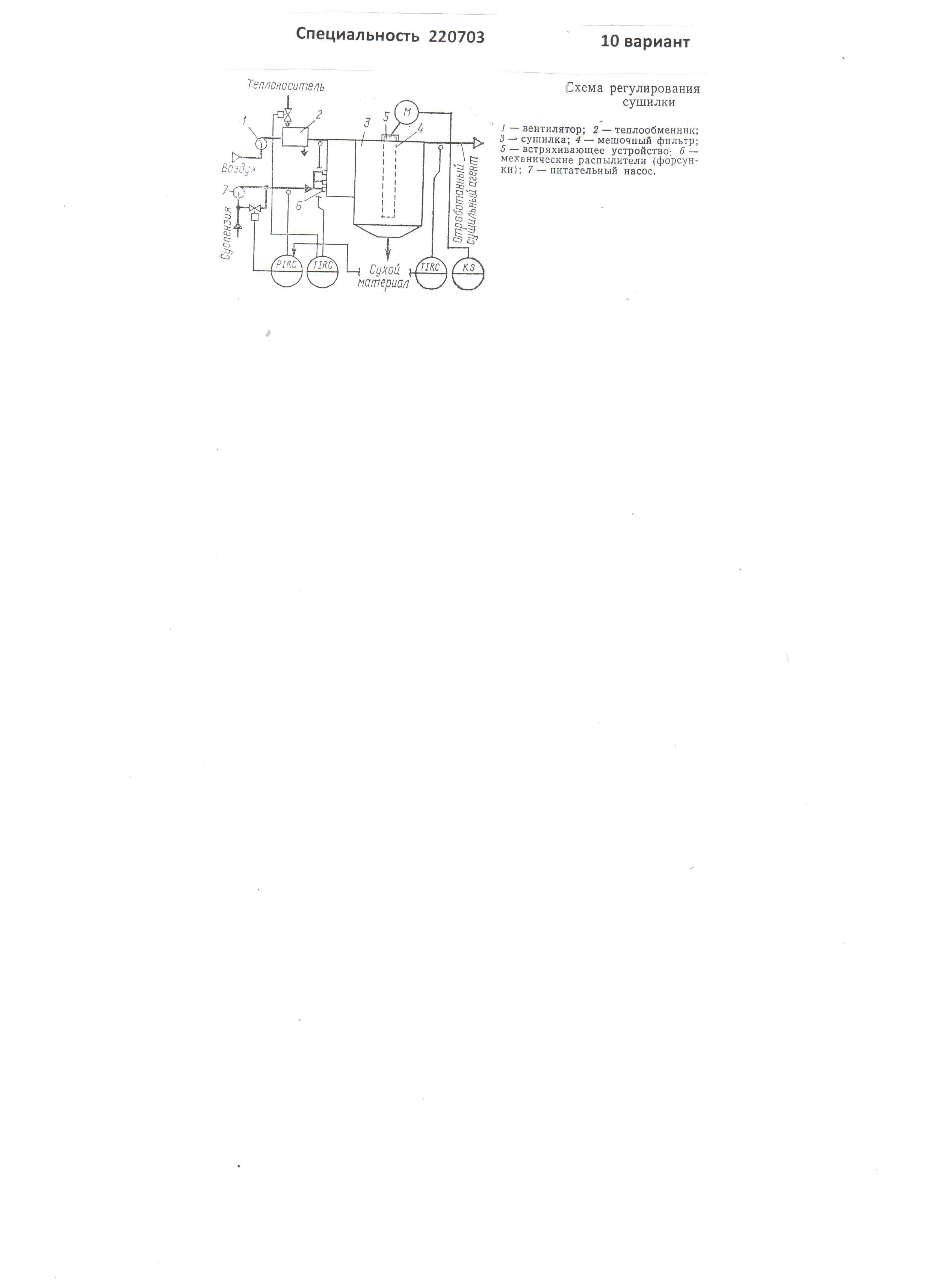

Вариант № 10
Пример обозначения чертежа: ИГ 220703 00 00 00 Э3,где:
ИГ – инженерная графика; 220703- номер специальности Э3 – шифр схемы.
ЛИСТ 6
ТЕМА: РАБОТА С ШАБЛОНАМИ. СХЕМЫ ТЕХНОЛОГИЧЕСКИЕ.
