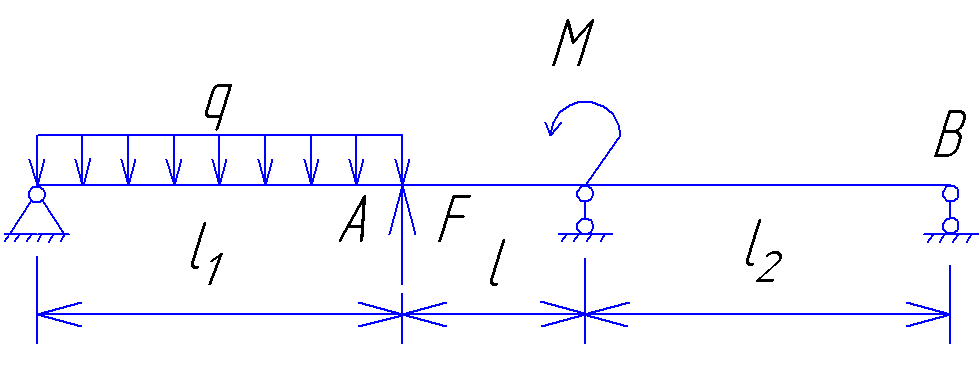

Задача 1. Расчет статически неопределимой балки методом конечных элементов.

_{Рассчитать статически неопределимую балку методом конечных элементов и построить эпюры изгибающих моментов и поперечных сил.}

Решение:

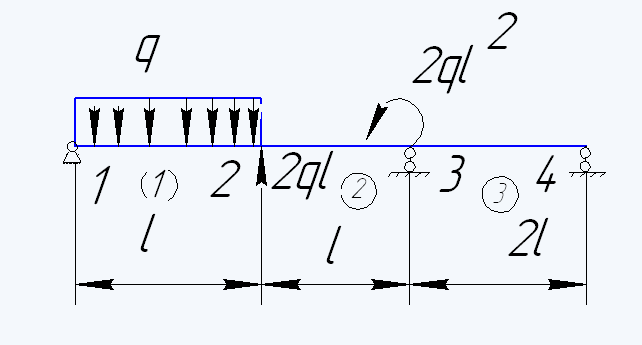

Сформируем матрицу жесткости первого конечного элемента

_{Сформируем матрицу жесткости второго конечного элемента:}

_{Сформируем матрицу жесткости третьего конечного элемента}

_{Сформируем общую матрицу жесткости}

Сформируем вектор перемещений

Сформируем матрицу усилий (нагрузки):

Запишем основное уравнение метода конечных элементов:

Граничные условия: V₁ = 0, V₃ = 0, V₄ = 0.

С учетом граничных условий матрица примет следующий вид

_{Получим:}

Определяем усилия по концам элементов

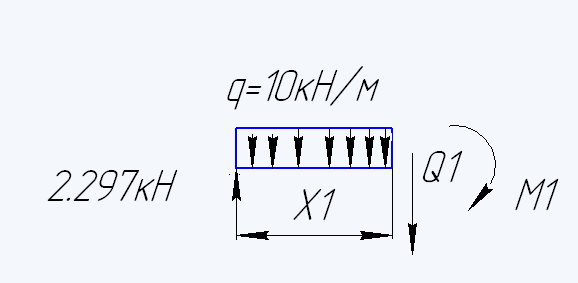

Рассмотрим 1-ый элемент

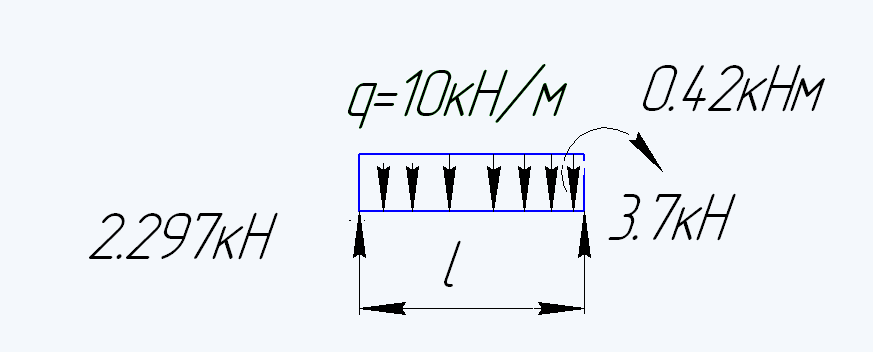

Прикладываем полученные узловые силы к узлам 1-го элемента:

Строим эпюры изгибающих моментов и поперечных сил 1-го элемента:

Для контроля выполним проверку

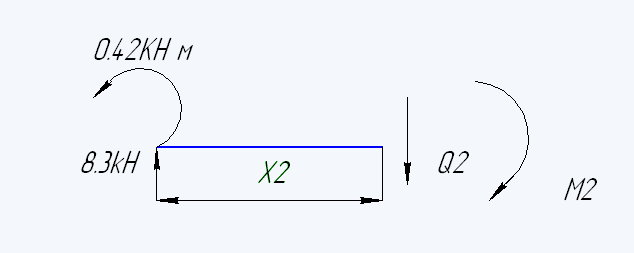

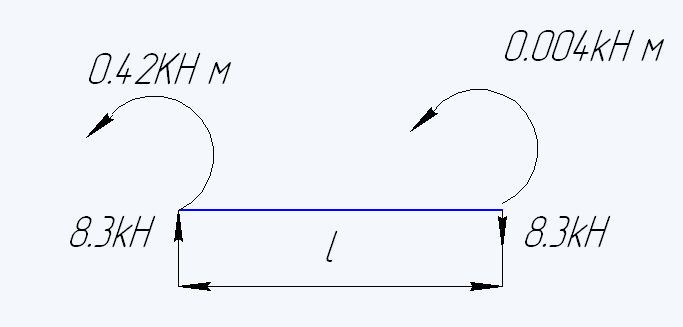

Рассмотрим 2-ой элемент

Строим эпюры изгибающих моментов и поперечных сил 2-го элемента:

Для контроля выполним проверку:

Рассмотрим 3-ий элемент

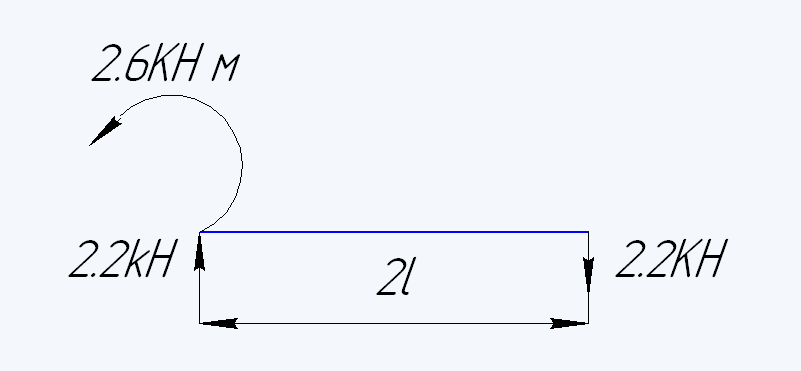

Прикладываем полученные узловые силы к узлам 3-го элемента:

Строим эпюры изгибающих моментов и поперечных сил 3-го элемента:

Для контроля выполним проверку:

Состыковаем эпюры по участкам, получаем окончательные эпюры изгибающих моментов и поперечных сил.
