ЛАБОРАТОРНАЯ РАБОТА № 3
Тема: «Назначение, устройство и принцип работы
системы охлаждения двигателя»
Цель работы: изучение назначения, устройства и принципа работы системы охлаждения двигателя.
Общие положения
3.1 Схемы систем охлаждения
Система охлаждения предназначена для поддержания оптимального теплового режима двигателя регулируемым отводом теплоты от наиболее горячих деталей, которые нагреваются в результате трения или контакта с горячими газами.
П
ри
недостаточном отводе теплоты двигатель
перегревается, при этом его мощность
уменьшается и возрастает расход топлива.
Кроме того, в карбюраторном двигателе
может возникнуть детонация. При сильном
перегреве
происходит задир и выплавление вкладышей
подшипников, разрушение поверхности
шеек коленчатого вала, заклинивание
поршня и т.п. С другой стороны, переохлаждение
двигателя также нежелательно из-за
ухудшения его топливной экономичности
и значительного снижения срока службы.
В автомобильных двигателях в основном применяют жидкостную и реже воздушную системы охлаждения.
В жидкостных системах (см. рисунок 3.1, а) теплота от деталей сначала передается охлаждающей жидкости, а от нее в окружающую среду (воздух). Температура жидкости при работе двигателя 85 100°С.
О
а) жидкостная; б) воздушная;
1 радиатор; 2 вентилятор; 3 верхний патрубок; 4 водяная рубашка;
5 термостат; 6 распределительная труба;
7 насос; 8 головка цилиндра;
9 дефлектор; 10 охлаждающие ребра

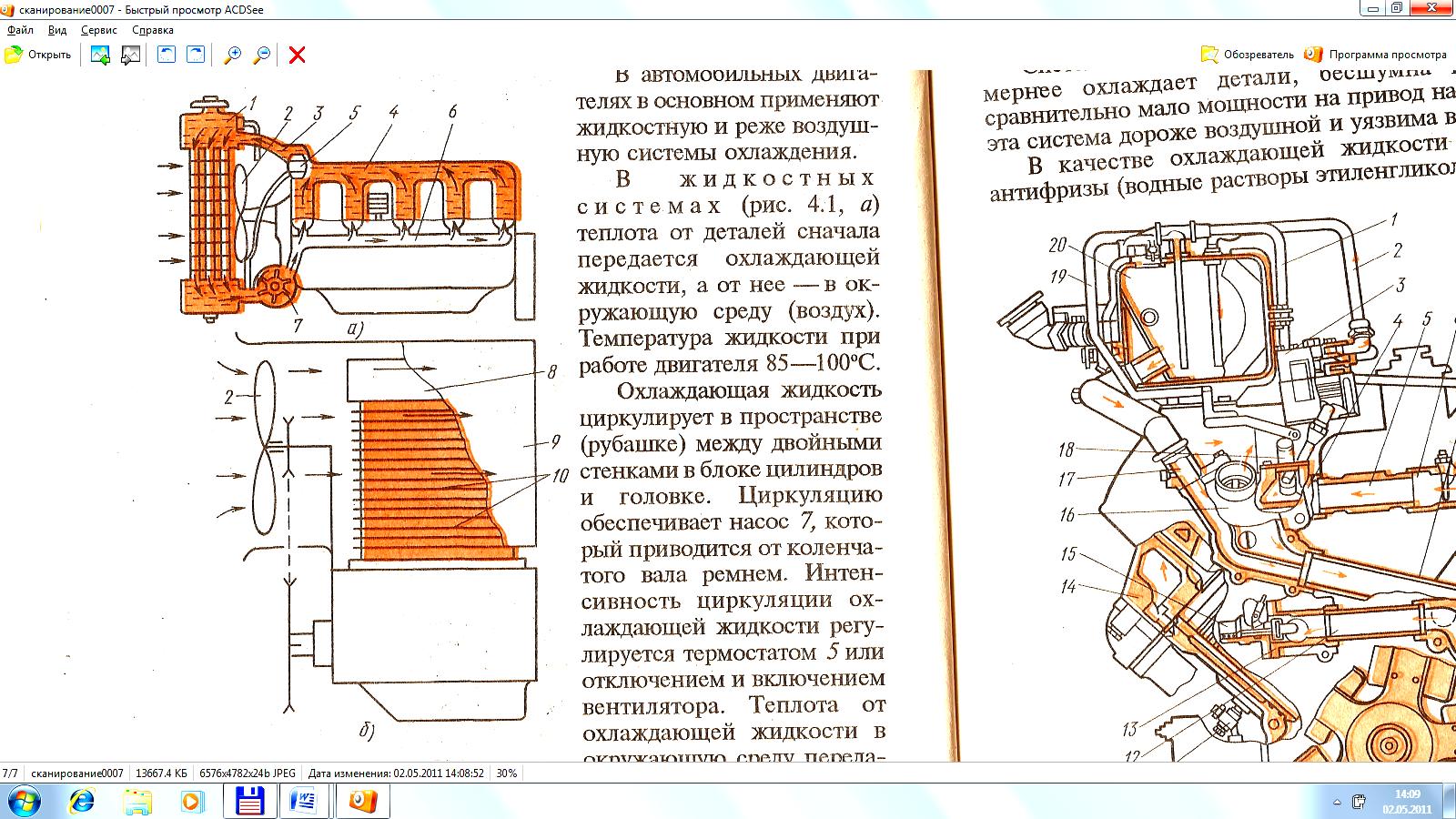

Рисунок 3.1 Принципиальные схемы систем охлаждения
хлаждающая жидкость циркулирует в пространстве (рубашке) между двойными стенками в блоке цилиндров и головке. Циркуляцию обеспечивает насос 7, который приводится от коленчатого вала ремнем. Интенсивность циркуляции охлаждающей жидкости регулируется термостатом 5 или отключением и включением вентилятора. Теплота от охлаждающей жидкости в окружающую среду передается радиатором 1.Поток циркулирующей жидкости иногда специальной водораспределительной трубой 6 или продольным каналом с отверстиями направляется в первую очередь к наиболее нагретым деталям выпускным каналам, стенкам камеры сгорания, свечам зажигания.
Система охлаждения, применяемая в современных двигателях, делается закрытой, т. е. она сообщается с атмосферой через клапаны в пробке (крышке) радиатора или расширительного бачка. В закрытой системе повышается температура кипения охлаждающей жидкости, жидкость реже закипает и меньше испаряется.
Систему охлаждения используют и для охлаждения компрессора пневматической тормозной системы, а также для отопления кабины водителя или салона легкового автомобиля.
Система жидкостного охлаждения лучше регулируется и равномернее охлаждает детали, бесшумна в работе, потребляет сравнительно мало мощности на привод насоса и вентилятора, но эта система дороже воздушной и уязвима в эксплуатации.
В качестве охлаждающей жидкости применяют воду или антифризы (водные растворы этиленгликоля), в том числе «Тосол-А40» и «Тосол-А65» с температурой замерзания соответственно не выше -40°С и -65°С.
Для воздушных систем охлаждения характерна непосредственная передача теплоты в атмосферу (см. рисунок 3.1, б). Необходимая интенсивность охлаждения достигается с помощью охлаждающих ребер 10, вентилятора 2 и дефлектора 9. Расход охлаждающего воздуха может регулироваться. Система проста по устройству и в эксплуатации, обеспечивает быстрый прогрев двигателя после запуска, имеет небольшую массу.
Недостатки системы воздушного охлаждения:
большая мощность, расходуемая на привод вентилятора;
шумность работы;
плохая равномерность отвода теплоты по высоте цилиндра.

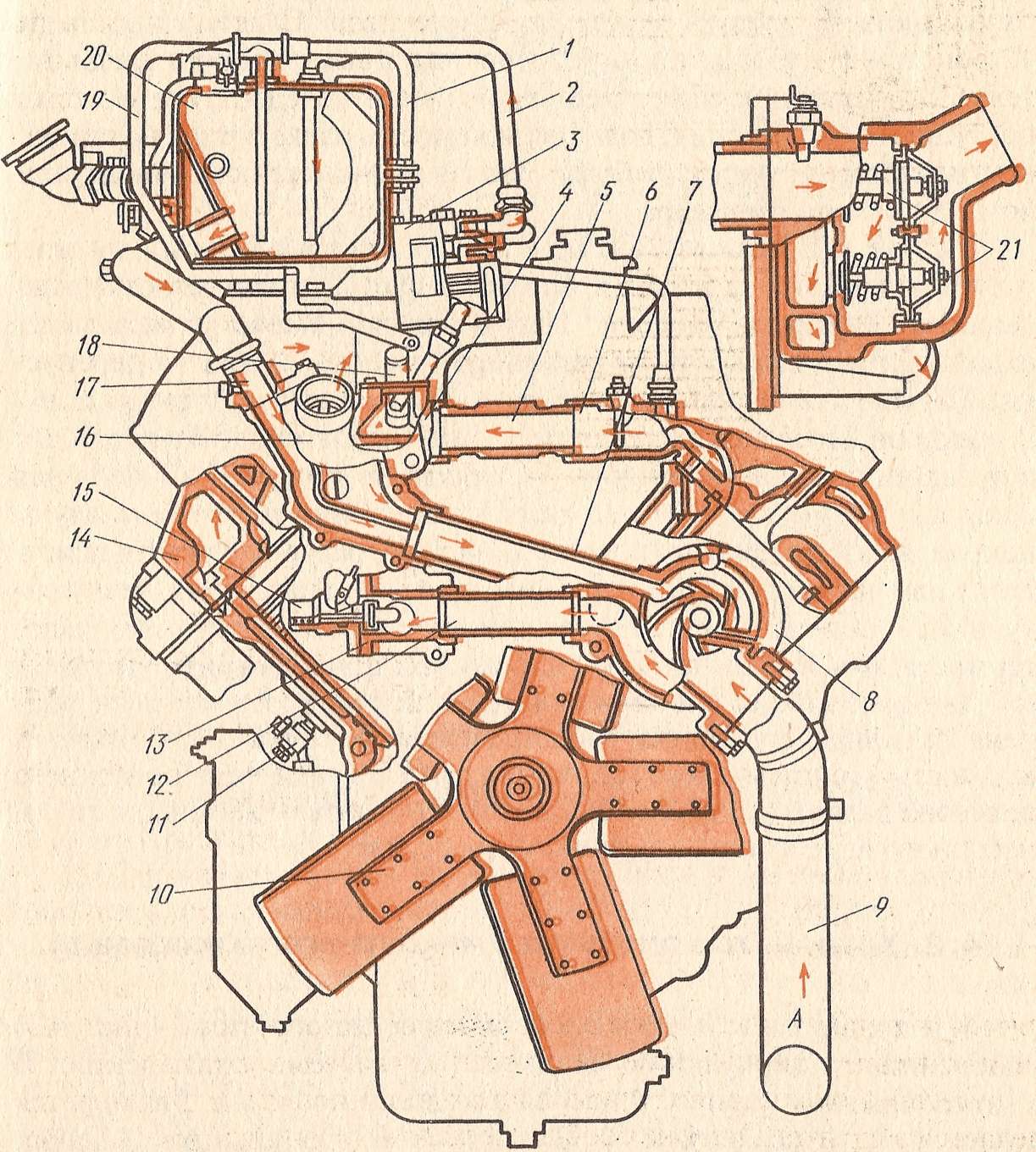

На рисунке 3.2 показана схема жидкостной системы охлаждения дизеля КамАЗ. В системе используют охлаждающую жидкость «Тосол». Центробежный насос 8 засасывает охлаждающую жидкость из радиатора (стрелка А) или из перепускной трубы 7 и нагнетает ее через трубу 12 в рубашку охлаждения цилиндров.
1 перепускная трубка к расширительному бачку; 2 трубка от компрессора к бачку; 3 компрессор; 4 и 6 правая и левая трубы; 5 соединительная труба; 7 перепускная труба термостатов; 8 жидкостный насос; 9 колено отводящего патрубка; 10 крыльчатка; 11 сливной кран; 12 и 13 подводящая труба и ее патрубок; 14 головка цилиндров; 15 включатель гидромуфты; 16 коробка термостатов; 17 патрубок отвода жидкости из бачка в насос;
