Задачи 21-30
Определить напряжение холостого хода на выходе вторичной обмотки трансформатора электровоза переменного тока и коэффициент трансформации трансформатора.

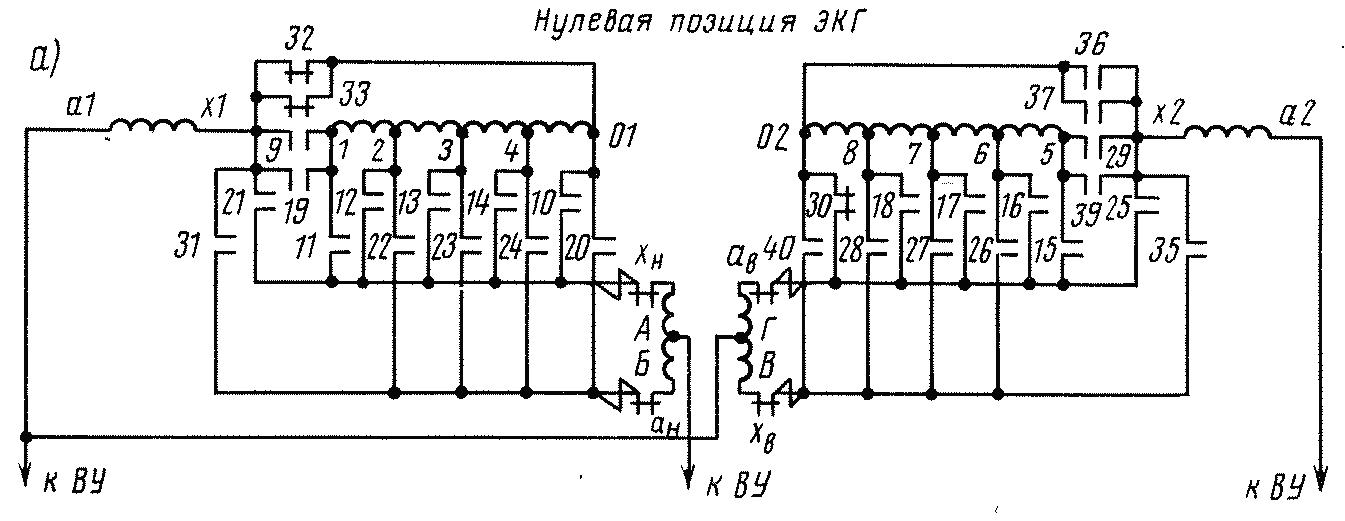

Изобразить принципиальную электрическую схему силовой цепи трансформатора электровоза, выделив жирной линией секции вторичной обмотки, участвующей в работе по варианту задания.
Позиция регулирования напряжения, номера замкнутых контакторных элементов группового переключателя приведены в данных по номерам задач.
Необходимые величины и их значения, схема секций трансформатора представлены в таблице 4.
Таблица 4
Величины |
Номера задач |
|||||||||
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
|
Напряжение обмотки высшего напряжения
|
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
Позиция (ступень) регулирования напряжения
|
1 |
5 |
9 |
13 |
17 |
21 |
25 |
29 |
33 |
17 |
Номера замкнутых контакторов группового переключателя |
11, 15, 32, 33, 36, 37 |
12, 22, 16, 26, 32, 33, 36, 37 |
13, 23, 17, 27, 32, 33, 36, 37 |
14, 24, 18, 28, 32, 33, 36, 37 |
10, 20, 30, 40, 32, 33, 36, 37 |
12, 22, 16, 26, 9, 19, 29, 39 |
13, 23, 17, 27, 9, 19, 29, 39 |
14, 24, 18, 28, 9, 19, 29, 39 |
10, 20, 30, 40, 9, 19, 29, 39 |
10, 20, 30, 40, 32, 33, 36, 37 |
,
кВ
Продолжение таблицы 4
Величины |
Номера задач |
|||||||||
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
|
Напряжение холостого хода несекционированных частей вторичной обмотки трансформатора
|
638 |
638 |
638 |
638 |
638 |
638 |
638 |
638 |
638 |
638 |
Напряжение холостого хода секционированных частей вторичной обмотки трансформатора
|
580 |
580 |
580 |
580 |
580 |
580 |
580 |
580 |
580 |
580 |
Напряжение холостого хода одной секции секционированной части вторичной обмотки трансформатора
|
145 |
145 |
145 |
145 |
145 |
145 |
145 |
145 |
145 |
145 |
,
,
В
,
,
В
,
,
и т.д.
