1.5.7. Тактичні елементи вогневої позиції

Вогнева позиція є головним елементом бойового порядку батареї, її вибір тісно зв'язаний із розташуванням командного пункту батареї і впливає на розташування інших елементів бойового порядку. Тому вибір місця розташування вогневої позиції повинний бути всебічне оцінений і робитися з обліком можливості вигідного розташування інших елементів бойового порядку.

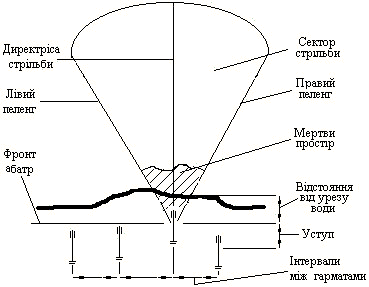

Рис. 9. Тактичні елементи вогневої позиції.

Вогнева позиція батареї берегової артилерії характеризується наступними тактичними елементами: директрисою стрільби, фронтом вогневої позиції, інтервалами між гарматами (баштами), уступом між гарматами (відступ гармат від лінії фронту по глибині), сектором стрільби (для батарей, збройних щитовими і відкритими артилерійськими установками), мертвим простором, зоною вогню для баштових батарей, перевищенням над рівнем моря, відступом від урезу води (рис. 9).

Визначення елементів вогневої позиції приведене в п. 1.5.4.

Розмір гарматних інтервалів впливає на розмір горизонтального обстрілу, на успішність вогню батареї і на зручність управління їм, а також на зручність організації самооборони і маскування вогневої позиції. Значення інтервалу впливає на розмір горизонтального кута обстрілу тільки для батарей, збройних відкритими артилерійськими установками, і при стрільбі на кутах узвишшя не менше 10°. На зону вогню баштових батарей розмір інтервалу впливу не має.

Вважається припустимим, що напрямок стрільби даної гарматі буде проходити на відстані 14 м від сусідньої гарматі (по найкоротшому напрямку). Виходячи з цього, при лінійному розташуванні гармат на вогневій позиції розмір горизонтального кута обстрілу може доходити до 165° і більш у залежності від гарматних інтервалів.

При виборі розмірив гарматних інтервалів необхідно пам'ятати, що зі збільшенням інтервалів зростає розмір батарейного еліпса розсіювання, а отже, знижується купчастість залпу, збільшуються поправки в азимуті і дистанції для кожної гарматі, що змінюються безупинно. Тому при відсутності приладів управління стрільбою або при виході їх із ладу введення поправок стає скрутним.

Сектор стрільби має важливе значення для успішності рішення батареєю завдань. Розмір сектора стрільби визначає можливості батареї в маневрі вогнем. Розмір горизонтального кута обстрілу визначає можливості маневру вогнем по обрії, а вертикальний кут обстрілу визначає можливості маневру вогнем по дальності.

Вертикальний кут обстрілу має дві межі: верхній і нижній. Верхня межа обмежується граничним кутом узвишшя. Нижня межа залежить від виду позиції по ступені її укриття. Необхідна висота укриття для наших сучасних гармат середнього калібру приблизно дорівнює 14-20 м, а для гармат великого калібру вона доходить до 55 м.

Мертвим простором батареї називається простір, що не уражається, розташований безпосередньо перед гребеням закриття вогневої позиції (при закритої вогневій позиції) або перед вогневою позицією (при відкритої вогневій позиції). Розмір мертвого простору залежить від виду вогневої позиції по ступені укриття, перевищення батареї над рівнем моря, розміру найменшого прицілу (при закритій або напівзакритої вогневій позиції) і максимального кута зниження, припустимого гарматам при розташуванні на даної вогневій позиції (при відкритої вогневій позиції). Найбільший мертвий простір батареї утворюється при розташуванні її на закритої вогневій позиції.

Перевищення вогневої позиції над рівнем моря збільшує дальність стрільби батареї, зменшує повну дальність стрільби корабля противника по батареї, збільшує кут падіння снаряда при стрільбі батареї. Однак виконані розрахунки показують, що високе розташування вогневої позиції не завжди дає переваги. Наприклад, при перевищенні над рівнем моря біля 400 м при стрільбі на дистанціях 130-150 каб. збільшення дальності утворюється в межах 2,5 каб. для батарей середнього і великого калібрів. Розмір же мертвого простору для тих же умов досягає 55-57 каб. Тому високе розташування вогневої позиції припустимо лише у випадках, коли за умовами місцевості інше розташування неможливо.

Значний вплив на вибір вогневої позиції робить перевищення одної гарматі над іншими. Для батарей, збройних приладами управління стрільбою типу “МОСКВА” і “БАРРИКАДА”, припустимою межею перевищення одної гарматі над іншими вважають розміри, що не перевершують:

- для батарей калібру 100 мм – 0,5 м,

- для батарей калібру 130 мм – 1,2 м,

- для батарей калібру 152 мм – 1,5 м.

Відступ вогневої позиції батареї від урезу води впливає на успішність завдань, що рішаються батареєю, і на живучість її під впливом вогню противника. У залежності від виконуваних батареєю завдань і умов місцевості вогневі позиції батарей розташовуються на видаленні від урезу води: закриті вогневі позиції від 1 до 5 км, напівзакриті вогневі позиції від 1 до 3 км, відкриті вогневі позиції від 0,1 до 1 км.

Більш повно вимоги до побудови бойового порядку батарей берегової артилерії викладені в навчальному посібнику: О. М. Гоцко. Бойові порядки батарей берегової артилерії. Севастополь, СВМІ, 1994 р.
