Міністерство освіти і науки України

Національний університет водного господарства та природокористування

Кафедра промислового, цивільного будівництва та інженерних споруд

Розрахунково-графічна робота

з дисципліни «Організація будівництва»

на тему:

«Побудова сіткового графіка виконання робіт»

Студента 4 курсу МБГ-41 групи

Напряму підготовки 6.060101 «Будівництво»

Спеціальності «Міське будівництво та господарство»

Черначук Р.О.

Керівник Алексієвець І. І.

Національна шкала _____________________

Кількість балів:________Оцінка: ECTS ____

м. Рівне - 2013 рік

ЗМІСТ

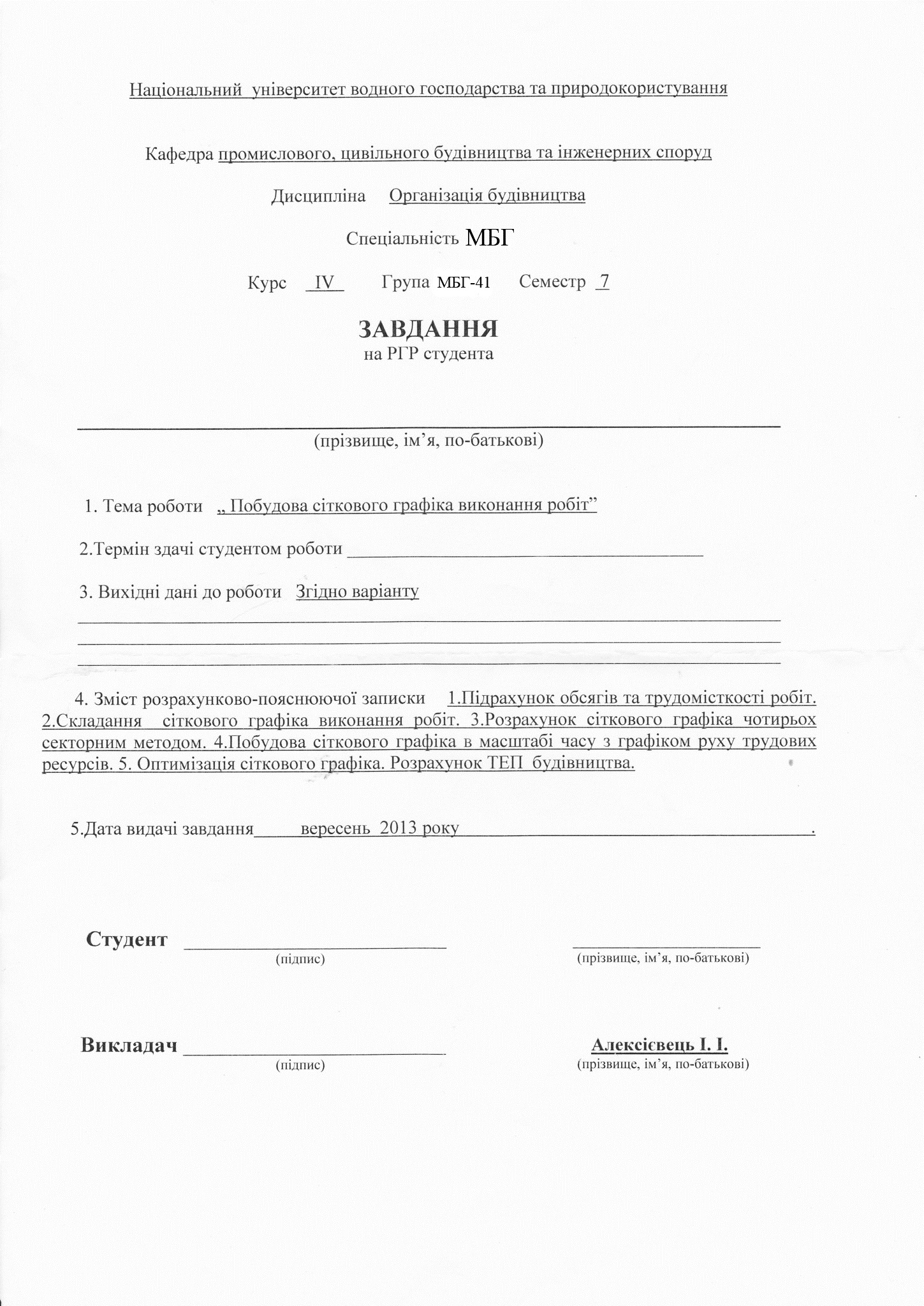

1. Завдання………………………………………………………………………….3

2. Вихідні дані……………………………………………………………………....4

3. Обсяги будівельно-монтажних робіт…………………………………………..5

4. Підрахунок трудомісткості робіт по об’єкту…………………………………6

5. Картка-визначник робіт і ресурсів сіткового графіка …………………………7

6. Схема сіткового графіку будівництва…………………………………………9

7. Сітковий графік будівництва ……………………………………………………10

8. Сітковий графік в масштабі часу та графік руху трудових ресурсів………11

9. Техніко-економічні показники………………………………………………….12

10. Література ……………………………………………………………………….13

1. Вихідні дані (89 варіант)

№ варіанту будівлі	Найменування будівлі (об’єкта)	№ схеми плана будівлі, конструкція фундаментів	Повздовжні прольоти				Поперечні прольоти зліва					Поперечні прольоти справа
			Схема розрізу	Прольот ℓ1	Крок середніх колон α1	Крок крокв’яних конструкцій		Схема розрізу	Прольот ℓ2	Крок середніх колон α2	Крок крокв’яних конструкцій		Схема розрізу	Прольот ℓ3	Крок середніх колон α3	Крок крокв’яних конструкцій
		Конструкція каркасу (ЗБК, МК)	Висота по-верху, Н1 (м)	Кількість прольотів, n1	Кількість кроків колон К1	Кількість поверхів		Висота по-верху, Н2 (м)	Кількість прольотів, n2	Кількість кроків колон, К2	Кількість поверхів		Висота по-верху, Н3 (м)	Кількість прольотів, n3	Кількість кроків колон, К3	Кількість поверхів
1	2	3	4	5	6	7		8	9	10	11		12	13	14	15
110	Цех сантехнічних і електромеханічних робіт	І – зб. ЗБК	а-а 6,0	12 3	6 10	6 1		-	-	-	-		к-к 3,3	6 2	6 6	6 2

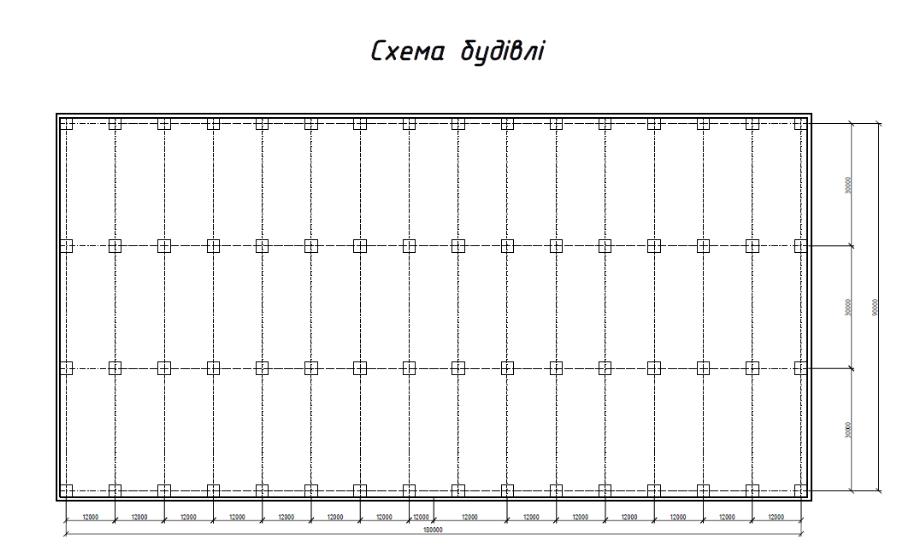

Рис.1.1. Схема промислової будівлі
