Построение частотной характеристики модуля коэффициента передачи фильтра по линейной колебательной скорости в диапазоне частот 0…1000Гц

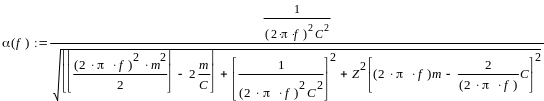

В пункте 1.6 была выведена формула модуля коэффициента передачи фильтра по колебательной скорости. Используем её для построения указанного графика. Предварительно вычислим в пакете Mathcad значения ZНа акустического сопротивления нагрузки, массы воздуха ma в узкой части и гибкости воздуха Ca в широкой части фильтра. В расчетах используем полученные в предыдущем пункте значения длин камер фильтра.
(кг/м2
* с)
(кг)
(м/Н)

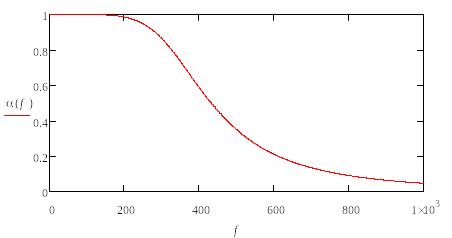

Рис. 7. График частотной характеристики модуля коэффициента передачи фильтра по линейной колебательной скорости
5)Определение длин узких и широких частей фильтра при f = 1.5 fв
При изменении fв в полтора раза необходимо произвести расчет линейных габаритов частей фильра аналогично пункту 3.6. Используем те же формулы, но учитываем изменение частоты
f=1.5 fв=1050 (Гц)
Соответственно получаем новые значения:
L=0.07 (м)
l=0.1 (м)
Следовательно полная длина фильтра составит Lполн=2(L+l)=0,34 (м)
6)Вывод
7) Литература:
