§ 17. Кладка перемычек, колодцев

Перемычки. Часть стены, перекрывающая оконный или дверной проем, называется перемычкой. Если сила тяже­сти перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. Если такой нагрузки нет, для перекрытия проемов шириной менее 2 м применяют железобетонные не­несущие или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности с арматурными стер­жнями, которые поддерживают кирпичи нижнего ряда.

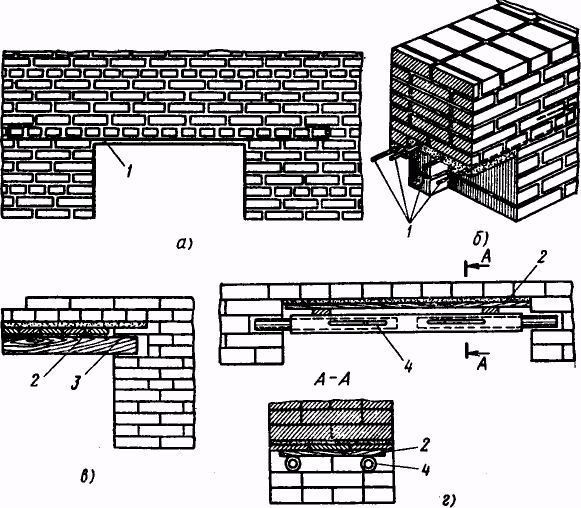

Рис. 52. Кладка рядовой перемычки:

а — фасад, б — разрез, в — кладка по дощатой опалубке, г — то же, на инвен­тарных трубчатых кружалах; / — арматурные стержни, 2 — доски, 3 — дере­вянные кружала, 4 — трубчатые кружала

77

Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада. При пролетах до 3,5...4 м возводят арочные пере­мычки. Кладку такого типа используют и для устройства сводчатых перекрытий (сводов).

При кладке перемычек все продольные и поперечные швы целиком заполняют раствором, так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.

Рядовые перемычки (рис. 52, а, б) выкладывают из отборного целого кирпича с соблюдением горизонтально­сти рядов и правил перевязки. Высота рядовой перемычки 4...6 рядов кладки, длина на 50 см больше ширины проема. Для кладки применяют раствор марки не ниже 25.

Перемычки выкладывают с опалубкой (рис. 52, в) из досок 2 толщиной 40...50 мм. По опалубке расстилают слой раствора толщиной 20...30 мм, в который затем втапливают арматурные стержни под нижний ряд кирпича рядовой перемычки (по одному стержню из стали диаметром не менее 6 мм на каждые '/г кирпича толщины стены, но не менее трех стержней на перемычку, если по проекту не требуется другое армирование). Концы стержней 1 про­пускают за грани проема на^50 мм (они должны заканчи­ваться крюком), т. е. их заанкеривают в кладке; стержни периодического профиля заанкеривать не требуется.

Концы досок опалубки опирают на кирпичи, выпу­щенные из кладки; после снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проемов (после снятия опалубки борозды закладывают кирпичом). Если ширина проема больше 1,5 м, то под опалубку в середине подставляют стойку или опалубку опирают на деревянные кружала 3 (доски, поставленные на ребро).

Кроме дощатой опалубки применяют инвентарные трубчатые опоры-кружала 4 (рис. 52, г). Их делают из двух обрезков труб диаметром 48 мм, вставленных в третий отрезок трубы диаметром 60 мм. При кладке трубы кружа­ла раздвигают так, чтобы концы трубы меньшего диаметра заходили внутрь борозд, оставленных в кладке. На каждый проем ставят два кружала; их можно применять в том случае, когда в проемы вставлены оконные дверные блоки. При других типах кружал блоки можно поставить только после снятия опалубки перемычки.

78

v;/

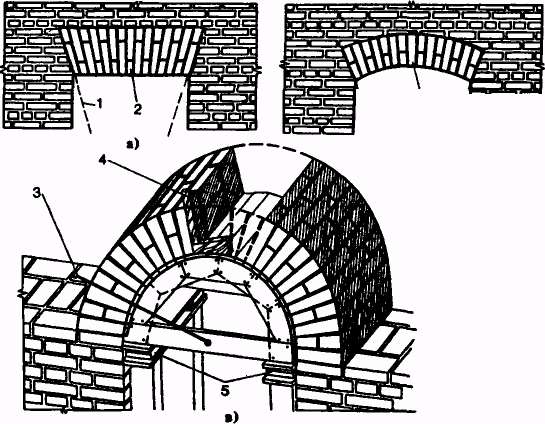

Рис. 53. Кладка клинчатой (а), лучковой (б) и арочной (в) перемычек: / — направление опорной плоскости, 2 — замковый кирпич, 3 — шнур, 4 — шаблон-угольник, 5 — клинья

Клинчатые и лучковые перемычки (рис. 53, а, б) выкладывают из полнотелого керамического или силикатного кирпича с клинообразными 'швами, толщина которых внизу перемычки не менее 5 мм, вверху не более 25 мм.

До начала кладки перемычки возводят стену до уровня перемычки, выкладывая одновременно опорную ее часть (пяту) из подтесанного кирпича (шаблоном определяют направление опорной плоскости /, т. е. угол ее отклонения от вертикали). Кладку ведут поперечными рядами по опалубке, поддерживаемой кружалами. На опалубке раз­мечают ряды кладки с таким расчетом, чтобы число их было нечетным, учитывая при этом толщину шва. Цен­тральный кирпич 2 в нечетном центральном ряду называют замковым.

Клинчатые и лучковые перемычки выкладывают па­раллельно с двух сторон от пяты к замку таким образом, чтобы в замке они заклинивались центральным нечетным кирпичом. Направление швов контролируют шнуром, ук­репленным в точке пересечения сопрягающихся линий опорных частей (пят).

79

При пролетах более 2 м кладка клинчатых перемычек не допускается.

Арочные перемычки (рис. 53, в), арки и своды выкладывают в такой же последовательности, как и клин­чатые перемычки. Швы между рядами должны быть перпендикулярны кривой линии, образующей нижнюю по­верхность арки, и наружной поверхности кладки, уши­ренные наверху и суженные внизу.

Расположение рядов кладки и разделяющих их посте­лей установлены в соответствии с первым правилом раз­резки кладки, так как в арках и сводах усилие от нагрузки действует по касательной к кривой арки и постели рядов оказываются перпендикулярными направлению давлений.

Арочные перемычки выкладывают по опалубке от пят к замку одновременно с обеих сторон.

Швы кладки целиком заполняют раствором. Верхнюю поверхность сводов толщиной 1/4 кирпича в процессе кладки затирают раствором. При большей толщине свода из кирпича или камней швы кладки дополнительно залива­ют жидким раствором, при этом верхнюю поверхность сводов не затирают. Направление радиальных швов и пра­вильность укладки каждого ряда проверяют по шнуру 3, закрепленному в центре арки. Шнуром и шаблоном-уголь­ником 4, одна сторона которого имеет очертание, соответ­ствующее кривизне арки, определяют и проверяют положе­ние каждого ряда кладки.

Опалубка для кладки сводов и арок должна равно­мерно опускаться при распалубливании. Для этого под кружалами ставят клинья 5, при постепенном ослаблении которых опалубка опускается.

Сроки выдерживания арочных и клинчатых перемычек в опалубке в зависимости от температуры наружного воздуха (летом) и марки кладочного раствора 7...20, а ря­довых — 5...24 сут.

Колодцы. Кирпичные колодцы делают при прокладке подземных коммуникаций. В зависимости от назначения и размеров колодцы бывают круглые (рис. 54) или прямоу­гольные со стенками толщиной не менее 1 кирпича. Для кладки колодцев применяют полнотелый керамический кирпич и цементно-известковые или цементные растворы.

До начала кладки колодца по выровненному грунту устраивают бетонное основание толщиной 100...150 мм. После укладки и затвердения бетонной смеси на основании делают разметку колодца: для круглого колодца отмечают его центр и внутреннюю окружность, для прямоугольно-

80

А-А

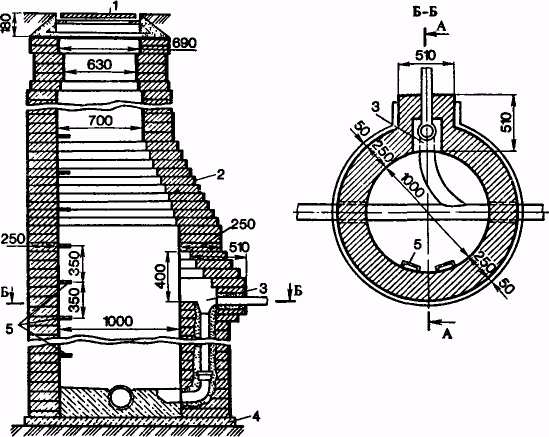

Рис. 54. Круглый канализационный колодец:

/ — люк, 2 — кладка в месте сужения, 3 — карман, 4 — бетонное основание,

5 — ходовые скобы

го — продольную и поперечную оси, внутренние и на­ружные грани стенок. Затем заготовляют и раскладывают кирпич, расстилают раствор и укладывают кирпич.

Круглые колодцы выкладывают тычковыми рядами. Кирпичи располагают так, чтобы их тычковые грани обра­зовали внутреннюю поверхность колодца заданного диа­метра. Кладку перевязывают, смещая кирпичи в смежных рядах на 1/4 кирпича. Вертикальные швы на внутренней и уширенные на наружной поверхностях кладки целиком заполняют раствором, особенно при устройстве колодцев во влажных грунтах. При малом диаметре колодца швы заделывают раствором, при большом — для экономии раствора — расщебенивают.

Круглые колодцы имеют в нижней части рабочую камеру, диаметр которой значительно больше диаметра верхней части (горловины). Переход от рабочей камеры к горловине делают с постепенным напуском, величина которого в каждом ряду кладки составляет 15...30 мм, при этом одну сторону колодца оставляют отвесной на всю высоту колодца. На этой стороне устанавливают ходовые

81

скобы 5 — их заделывают по ходу кладки через 4...5 рядов по высоте в шахматном порядке с таким расчетом, чтобы они образовали лесенку.

Кладку колодцев выполняет звено из двух человек, при этом каменщик 4...5-го разряда находится внутри колодца, расстилает раствор и укладывает кирпичи, а каменцик 2-го разряда подает ему материалы. В зависимости от размеров и глубины колодцев состав звена может быть увеличен до 3...4 человек.

{ 18. УСТРОЙСТВО ОСАДОЧНЫХ И ТЕМПЕРАТУРНЫХ ШВОВ

Осадочными швами разделяют здание по длине на части, чтобы предупредить разрушение конструкций в слу­чае возможной неравномерной осадки отдельных частей. Осадочные швы проходят от карниза здания до подошвы фундамента, расположение швов указывают в проекте.

Швы в стенах (рис. 55, а, б) выполняют в виде шпунта 4 толщиной, как правило, 1/2 кирпича, с двумя слоями толя, а в фундаментах (рис. 55, в) — без шпунта. Над верхним обрезом фундамента под шпунтом стены оставля­ют зазор на 1...2 кирпича, чтобы при осадке шпунт не упирался в кладку фундамента. Иначе в этом месте кладка может разрушиться. Осадочные швы в фундаментах и сте­нах законопачивают просмоленной паклей.

Чтобы поверхностные грунтовые воды не проникли в подвал через осадочный шов, с наружной стороны его устраивают глиняный замок или применяют другие меры, предусмотренные проектом.

Температурные швы предохраняют здания от трещин при температурных деформациях. Насколько велики эти деформации, можно судить, например, по следующим дан-

6-6

А-А

В -8

в).'

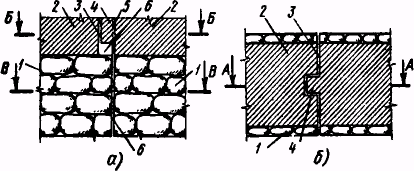

Рис. 55. Переход от осадочного шва фундамента к осадочному шву стены: в — разрез, б — план стены, в — план фундамента; / — фундамент, 2 — стена, 3 — шов стены, 4 — шпунт, 5 — зазор для осадки, 6 — шов фундамента

82

ным: каменные здания, имеющие летом при температуре 20 ° С длину 20 м, зимой при температуре — 20 °С стано­вятся короче примерно на 10 мм.

Температурные швы делают также в виде шпунта, но в отличие от осадочных они проходят в пределах высоты стен здания. Ширину температурных швов в стенах при кладке назначают от 10 до 20 мм, меньшую — при темпера­туре наружного воздуха во время кладки 10 °С и выше.
