§ 11. Подача, расстилание и разравнивание раствора

Подача раствора на рабочее место. При кладке из кирпича около 'Д объема кладки занимает раствор. Растворы, приготовленные на заводах или растворных узлах, доставляют в автосамосвалах и авторастворовозах с порционной выдачей раствора. В зоне действия подъ­емного крана раствор перегружают в растворные ящики-контейнеры объемом 0,25...0,15 м³, которые затем подают на рабочие места каменщиков. Содержимое одного ящика расходуют в течение 40...60 мин. Из одного ящика удобно брать раствор при фронте работ 3...5 м.

Для подачи раствора к месту укладки применяют также раздаточные бункера или бадьи (рис. 24,а...в). Бадью объемом 0,6..0,8 м³, загруженную раствором, пода­ют краном на рабочее место, устанавливают над раствор­ным ящиком и выгружают в него часть раствора. Затем переносят бадью к следующему растворному ящику и та-

45

Рис. 24. Раздаточный бункер (а) и перегрузка раствора (б, в): б — из автосамосвала в раздаточный бункер, в — то же, в поворотные бадьи; / — раздаточный бункер, 2 — ящик для раствора, 3 — затвор для выдачи раствора, 4 — эстакада, 5 — смеситель, 6 — сетка смесителя, 7 — бадья

ким образом заполняют четыре-пять растворных ящиков. Для перегрузки раствора из автосамосвалов в раздаточ­ные бункера сооружают эстакады или бункера заглубляют в приямки.

При транспортировании на большие расстояния в кузо­вах автосамосвалов раствор расслаивается и в этом случае его выгружают в установки-смесители вместимостью 2 м³ (рис. 25), а перед разгрузкой в раздаточные бадьи или

в 7

Рис. 25. Установка для приема, подогрева, перемешивания и пор­ционной выдачи раствора: / — рама, 2 — секторный затвор, 8 — шнек, 4 — емкость, 5 — мотор­ный отсек, б — крышка, 7 — канат­ная подвеска

46

в ящики повторно перемешивают. Такие установки пред* назначены для приема, хранения, порционной выдачи и подогрева зимой раствора.

Расстилание и разравнивание раствора по постели. При выполнении кирпичной кладки раствор расстилают равномерным по толщине слоем, так как от этого зависит, будут лн одинаковыми обжатие и плотность раствора в кладке. Однако качество кирпичной кладки зависит не только от правильности расстилания и разравнивания раствора на постели, но и от его свойств. Например, изве­стковые или смешанные цементно-известковые или це-ментно-глиняные растворы, обладающие большой пластичностью, легко расстилаются, разравниваются по кладке и равномерно уплотняются при укладке кирпича. Цементные растворы менее пластичны, их труднее рассти­лать и разравнивать. Для повышения пластичности це­ментных растворов в них добавляют пластифицирующие добавки в процессе приготовления на растворосмеситель-ной установке. Пластифицированные растворы медленнее расслаиваются и после нанесения на пористое основание слабо отдают воду, что обеспечивает твердение вяжущего вещества в растворах в нормальные сроки.

Непосредственно перед подачей на стену раствор-пере­мешивают, чтобы он стал однородным, так как пока он лежит в ящике, тяжелые частицы (песок) оседают и раствор расслаивается.

Подвижность раствора для кладки стен и столбов из керамического или силикатного кирпича в зависимости от способа кладки, вида и состояния кирпича должна ха­рактеризоваться погружением эталонного конуса на 9... 13 см. При кладке стен из пористопустотелого и пустоте­лого кирпича применяют раствор подвижностью не более 7...8 см, чтобы предотвратить потери его при затекании в пустоты кирпича и избежать ухудшения теплотехниче­ских свойств кладки.

Для подачи и расстилания раствора на стене пользу­ются растворной лопатой (см. рис. 14, б).

Каменщик 2-го разряда подает раствор на стену и рас­стилает его грядкой определенной формы и ширины: 80...100 мм —для ложкового верстового, 200...200 мм— для тычкового рядов. При кладке впустошовку, т. е. когда швы оставляют незаполненными на глубину 10... 15 мм от наружной поверхности стены, раствор расстилают с отсту­пом от лица версты на 20...30 мм; при кладке с заполнени­ем — от лицевой поверхности стены на 10...15 мм. Толщина

47

б)

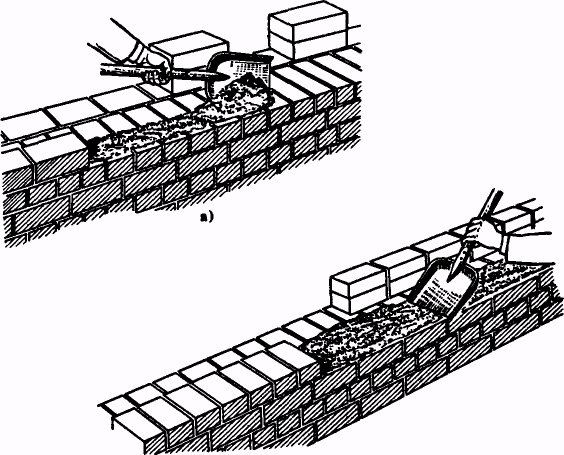

Рис. 26. Расстилание (а) раствора для ложкового ряда и разравнивание (б) для тычкового

грядки раствора, уложенного на стене, в среднем должна быть 20...25 мм. Это обеспечивает при укладке кирпича толщину шва 10...12 мм. Окончательно каменщик раз­равнивает растворную постель кельмой в процессе кладки.

При кладке стен раствор расстилают под ложковые ряды (рис. 26, а) через боковую грань лопаты, а под тычко­вые — через ее передний край; растворную грядку разрав­нивают тыльной стороной лопаты в «корыто», образо­ванное между верстами, и разравнивают так же тыльной стороной лопаты.

При кладке отдельно стоящих столбов небольшого сечения (до 3X4 кирпича) раствор подают на середину столба, а затем расстилают и разравнивают кельмой по всему ряду в процессе укладки кирпича. При кладке стол­бов большего сечения раствор расстилают так же, как и при возведении стен.

На участках стен с большим числом дымовых и венти­ляционных каналов раствор между каналами расстилают кельмой, причем его берут со сплошной части стены или с внутренней версты, куда раствор подают заранее.

48
