§ 36. Кладка стен с облицовкой плитами

Облицовка фасадов зданий в зависимости от архи­тектурного решения может быть сплошной, когда облицо­вывают всю поверхность, или частичной, когда облицовы­вают только элементы фасадов: цоколи, пояски, налични­ки, карнизы.

Сплошную облицовку выполняют, как правило, одно­временно с кладкой. В этом случае облицовочные плиты защемляют в кладке прокладными рядами или крупно­размерные, например, бетонные плиты — скобами, зажи­маемыми рядами кладки. При частичной облицовке стен архитектурные детали устанавливают одновременно с кладкой, а плоскости стен, как правило, облицовывают после завершения кладки. В этом случае облицовку за­крепляют скобами, крюками и другими способами, ука­занными в проекте, за заложенные в кладку в процессе ее возведения петли, скобы, стержни и другие детали.

Перед началом кладки стен с одновременной обли­цовкой их крупноразмерными плитами подготавливают горизонтальную поверхность основания. На эту повер­хность раскладывают слой раствора. На углах стен поме­щают маячные облицовочные плиты и натягивают шнур-причалку, по которой устанавливают на высоту одного ряда все промежуточные плиты, и проверяют правильность их установки отвесом и уровнем, после чего выполняют кирпичную кладку стены на высоту установленного ряда плит. Далее процесс повторяется.

При облицовке плитами из природного камня (рис. 91, а) плиты ряда соединяют между собой пиронами 2, скоба­ми или пластинчатыми крюками, заделываемыми в торцо­вые пазы плит. Плиты из природного камня закрепляют металлическими анкерами /, а бетонные плиты крепят к кладке за петли проволочными анкерами.

Кладку стен с одновременной облицовкой их керамиче­скими или силикатными плитами (рис. 91, б), закрепляе­мыми с помощью прокладных рядов, выполняют в такой последовательности. После прокладного ряда 5 сначала выставляют ряд облицовочных прислонных плит 4, затем возводят кладку стены до уровня верха прислонных плит и вновь укладывают прокладной ряд облицовки.

137

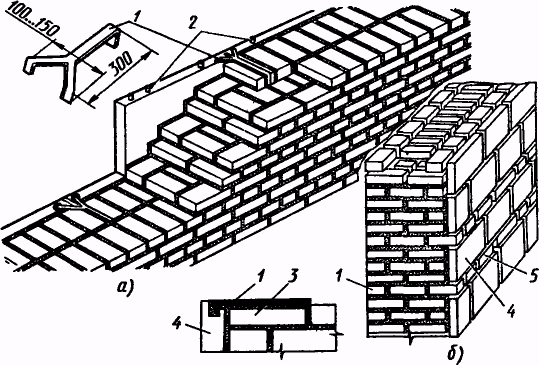

Рис. 91. Кладка стен с одновременной облицовкой плитами:

а — из природного камня, б — силикатными или керамическими; / — анкер, 2 —

пирон, 3 — кирпич, 4 — прислонные облицовочные плиты, 5 — прикладной ряд

плит

Горизонтальные швы между верхом крупноразмерных прислонных плит и прокладными плитами оставляют неза­полненными. Их заполняют и расшивают после полной загрузки кладки и ее осадки.

При кладке с облицовкой рабочие места каменщиков организуют по обычной схеме. Отличие состоит лишь в том, что рядом с пакетами стеновых материалов устанавливают пакеты облицовочных материалов. Детали крепления об­лицовки располагают у пакетов облицовочных материалов со стороны транспортной зоны.

| 37. ТРЕБОВАНИЯ К КАЧЕСТВУ РАБОТ

Облицовку керамическими плитами одновременно с кладкой стен осуществляют на том же растворе, что и кладку стен, но марки не ниже 25. Облицовку стен при-слоннымн керамическими плитами, укрепляемыми на растворе без конструктивной перевязки с кладкой, ведут на портландцементном растворе марки не ниже 50.

Подвижность раствора контролируют в процессе работ не реже одного раза в смену. При этом подвижность раствора должна быть для кладки с одновременной обли­цовкой стен 9...12 см при кладке из неувлажненного

138

кирпича, 7...9 см — из увлажненного, для крепления обли­цовки на предварительно возведенных стенах — 5...7 см.

Толщину швов в лицевой кладке и при облицовке плитами, выполняемой одновременно с кладкой, делают такими же, как в кирпичной кладке. Все швы в облицовке законченного здания должны быть заполнены раствором и расшиты.

Отклонения облицованных поверхностей от вертикали, определяемые с помощью отвеса, не должны превышать для стен из кирпича, бетонных и других камней правильной формы 10 мм на этаж и 30 мм на все здание.

Поверхность облицовки проверяют контрольной рейкой длиной 2 м; просветы между рейкой и облицованной по­верхностью не должны превышать 5 мм. Выщербины, зазубрины и сколы углов облицовочных плит на фасадах зданий должны быть не более 1...2 мм.

Между кладкой и деталями оконных и дверных на­личников, а также между облицовкой и архитектурными поясами зазоры не должны превышать 10 мм, причем все они должны быть заделаны раствором.

Контрольные вопросы. 1. Чем отличается лицевая кладка от обыч­ной? 2. В какой последовательности перевязывают лицевую кладку из кирпича с кладкой из керамических камней; лицевую кладку из керамиче­ских камней с кладкой из таких же камней? 3. Охарактеризуйте виды перевязок лицевой декоративной кладки. 4. Какими способами перевязы­вают облицовку из крупноразмерных плит с кладкой? 5. Какими способа­ми крепят облицовку? в. Как контролируют качество облицовки стен плитами?
