Глава VI

ЛИЦЕВАЯ КЛАДКА И ОБЛИЦОВКА СТЕН

§ 33. Виды отделки фасадов

Для декоративной отделки стен зданий, выложенных из кирпича и других каменных материалов, и защиты от атмосферных влияний применяют лицевую и декоративную кладку из кирпича, керамических и природных камней; облицовку природными или искусственными материалами.

Лицевая кладка бывает двух видов: кладка стены и ее лицевой поверхности из одного и того же материала; лице­вая поверхность стен — из специального лицевого кирпича или камня, имеющих искусственную или природную окра­ску и гладкие или офактуренные поверхности, а остальную часть кладки — из рядовых кладочных материалов.

Поверхности кладки облицовывают природными или искусственными материалами одним из следующих спосо­бов: закладными плитами, защемляемыми в кладке (вы­полняется одновременно с кладкой стен); ранее выло­женные стены облицовывают прислонными плитами или плитами, прикрепляемыми к стенам специальными приспо­соблениями (такую облицовку выполняют после полной осадки кладки). Облицовка одновременно с кладкой имеет то преимущество, что поверхности стен зданий отделывают в процессе кладки. При облицовке готовой стены качество отделки поверхностей повышается, однако такая обли­цовка более сложна и трудоемка в исполнении. Возникает необходимость в устройстве наружных лесов, требуется специально подготавливать поверхность стен, устанавли­вать крепления для облицовки.

$ 34. ЛИЦЕВАЯ КЛАДКА ИЗ КИРПИЧА И КАМНЕЙ

Лицевая кладка из керамического или силикатного кирпича с расшивкой швов — наиболее распространенный способ отделки фасадов. Лицевую поверхность стен выкла­дывают из отборного целого кирпича или камней с пра­вильными кромками и углами, а остальную часть кладки — из обычных камней или кирпича. Кирпич или камни для облицовки подбирают одинакового тона окраски. Кладку выполняют, как правило, с применением многорядной системы перевязки. Облицовочный слой перевязывают с основной стеной, укладывая тычковые ряды в лицевом слое через каждые пять ложковых рядов кладки.

5 И. И. Ишенко 129

1-й ряд кладки

1-й ряд облицовки

'-Т1 'шву

4-й ряд кладки

120

2-й ряд облицовки

СИ

шошш

2-й ряд кладки

250

Ю

4-й ряд облицовки

3-й ряд облицовки

5-й ряд облицовки

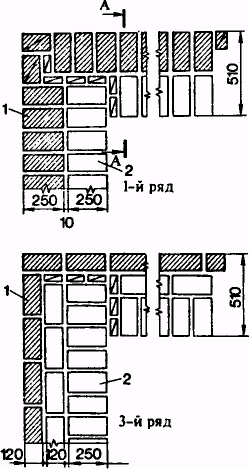

Рис. 84. Перевязка кладки из кирпича толщиной 88 мм с облицовкой

лицевым кирпичом:

1 — лицевой кирпич, 2 — утолщенный кирпич

Стены из кирпича толщиной 88 мм с облицовкой ли­цевым кирпичом перевязывают по схеме, показанной на рис. 84. Кладку стены из керамических камней высотой 138 мм перевязывают с лицевой кирпичной кладкой через один или два ряда камней (рис. 85 и 86); кладку из керами­ческих камней с продольными щелевидными пустотами с лицевой кладкой из облицовочных керамических кам­ней — тычковыми рядами через два ряда кладки (рис. 87).

Чтобы обеспечить перевязку вертикальных швов обли­цовочного слоя, в углах кладки рекомендуется укладывать трехчетвертки в смежных тычковых рядах поочередно то тычковой, то ложковой стороной. Соответственно будут смешаться и перевязываться вертикальные швы в верстах.

130

Фасад

\п

1 2 3

/т

1111111

й§

2-й ряд

Рис. 85. Перевязка лицевой кладки из кирпича с кладкой из керамических

камней через один ряд камней (стена толщиной 510 мм):

/ — лицевой¹ кирпич, 2 — обыкновенный кирпич, 3 — керамические камни

*-,	1—1 г-	-п	Ф г-Н	ь— — 1 Ф г—Н	Ф г-Н			Фасад 1 | |
Е |р|	'- г~^ Г	-1 -1	'-Н	'-Н	ч- -*- г-Н			Ч-1-гНг

Разрез

1 Л, /			г 1-	й ряд
11Н1И	1ПИП1
	1ИП1И
1111111	я	X		Н = в в
ЯШ	=	=	Е	Е =
Ц=	=	=	=	г =

1ППП

2-й ряд

ШИПЕ!3-й ряд

Пипп

пит I

тми |111111Ц|||||||

-/•111<Уи|^|

и

= ПМЙП=1⁴'^И Р"^д

(НИИ

т

т

1111111

тип |111Ш1|1М1Ш||||

нпг

1 2

/ /Ь_

1111111

5-й ряд

1111111

||||||||||НН|||1|1||

1111111

пит

6-й ряд

I

ттн

= 7-й ряд

маптиниш

тми

7Ш

|||||||||||1||||1|1111||М1

Рис. 86. Перевязка лицевой кладки из кирпича с кладкой из керамических

камней через 2 ряда камней (толщина стены 510 мм):

/ — лицевой кирпич, 2 — обыкновенный кирпич, 3 — керамические камни

10 Ю

А-А

Рис. 87. Перевязка кладки из керамических камней с облицовкой керами­ческими камнями: / — лицевые камни, 2 — стеновые камни

Так же укладывают трехчетвертки в углах тычковых рядов кирпичной облицовки при кладке стен из утолщенного кирпича толщиной 88 мм (см. рис. 84).

Стены с лицевой кладкой из кирпича возводит звено «четверка» или «пятерка»: звено «четверка» делится на две «двойки», «пятерка» — на «двойку» и «тройку». Первое звено «двойка» выкладывает облицовку, второе — «двой­ка» или «тройка» — стену из кирпича или керамических камней. Так же организуют работу при кладке стен из искусственных камней с облицовкой лицевым кирпичом.

{ 35. ДЕКОРАТИВНАЯ КЛАДКА И КЛАДКА СТЕН С АРХИТЕКТУРНЫМИ ДЕТАЛЯМИ

Декоративная кладка — разновидность лицевой клад­ки. Чтобы обеспечить большую выразительность декора­тивной кладки, применяют различные способы разрезки облицовочного слоя вертикальными швами, перевязки и

132

""„ .. ..'. .. '"" ".

зшг и и^ашг-в^гцсз^я! <

ццДЬ.. и "и шДцц ц^ц лДл! Ли иДу ь' ^.ДЙЖ.. * Д7Ж<&ц N Я ..ЛШ.!. <" *1ь.1Ш,у Ч-

.

Ш

ЪУМГ//^//МШ\У////М

" • - • _" " • •• ' " " •• " "

у//м\у/уу//^///'/////улу/шт^

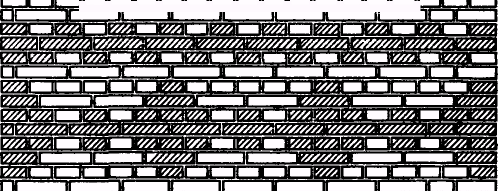

рис. 88. Декоративная кладка с применением кирпича разных видов

раскладки кирпича в лицевом слое, а также разный по цвету кирпич (рис. 88).

Широко распространена декоративная кладка с частично неперевязанными в лицевой версте поперечными вертикальными швами, например, в лицевом слое попе­речные вертикальные швы перевязывают лишь через

133

' " '

!.;.;„! ^^

шд

1-й ряд

тмине,

1-йряд

П

II

1

1-йряд

11111111

в и | |

1-й ряд

	\			II!
	\			11!

3-й ряд

=а

Е

' "

Ь-й ряд

I Д Т 1Г I—I

4-и ряд

Рис. 89. Декоративная лицевая кладка простенков с неперевязанными

вертикальными швами:

а — со сквозными вертикальными швами, б — со смешенными тычками

3...6 рядов или вся лицевая поверхность кладки расчленя­ется сплошными вертикальными швами на полосы шири­ной в 1 кирпич. В пределах каждой из этих полос через 2...3 ряда кладки укладывают тычки, что и создает пере­вязку лицевого слоя с кладкой стены. Членение лицевого слоя вертикальными и горизонтальными линиями создает впечатление отделки поверхности кладки облицовочными

134

Рис. 90. Декоративная кладка поясков и фрагментов стен: а — поясок из кирпичей, располагаемых под углом, б — то же, из устанавливае­мых под углом и на ребро, в — деталь стены из кирпичей, располагаемых под углом

плитками, придает фасаду строгость и нарядный вид. Примеры такой кладки показаны на рис. 89, а, б. Возмож­ны и другие варианты перевязки вертикальных швов лицевого слоя. Однако в любых случаях обеспечивают перевязку кладки облицовочного слоя и основной стены. Чередование ложковых и тычковых кирпичей в таких кладках указывается в проекте.

Для декоративного оформления лицевой поверхности кладки применяют узорчатую и рельефную кладки, пояски высотой в один ряд кирпича или несколько рядов, а также различные способы расшивки швов. Чтобы придать по­верхности кладки рельеф, кирпичи располагают, например, так, чтобы в плане плоскости их граней образовали с плоскостью стены угол: одни кирпичи укладывают плашмя, другие — на ребро, располагая их в шахматном порядке, и получают рельефный узор (рис. 90, а...в).

Для кладки наружной версты используют только целый кирпич с хорошей поверхностью и четкими гранями. Одно из основных требований к декоративной кладке — посто­янная ширина швов. Этого достигают с помощью рейки-шаблона, по которому разравнивают раствор на кирпичах, уложенных в очередном ряду кладки. Швы, полученные с помощью реек-шаблонов, имеют прямоугольный профиль 10Х Ю мм.

Стены с архитектурными деталями. К архитектурным частям кладки относятся карнизы из кирпича или керами­ческих камней, пилястры, пояски, сандрики, русты, контр­форсы, полуколонны, эркеры, обрамления проемов кри­волинейного очертания, а также подоконные и другие ниши. Кроме архитектурных деталей из кирпича, керами-

135

ческих камней, керамических, каменных и бетонных плит для оформления фасадов зданий используют детали, изго­товляемые из бетона, керамики и природного камня.

Кладку архитектурных элементов из прямо­угольного и профильного кирпича выпол­няют одновременно с возведением наружных и внутренних стен здания. Детали поясков и карнизов выкладывают из кирпичей, выступающих в виде кронштейнов со ступенча­тым профилем, кронштейны — из лицевого кирпича, по­ставленного на ребро или уложенного плашмя. Поля между кронштейнами заполняют обыкновенным или профильным кирпичом или художественными вставками.

Выступающие ряды кладки в карнизах, поясках и т. д. независимо от системы перевязки выполняют из целых кирпичей. При этом свес каждого ряда кладки допускается не более чем на '/з длины кирпича, а общий вынос неарми­рованного карниза — не более '/2 толщины стены. Карни­зы с общим выносом более '/2 толщины стены устраивают из армированной кирпичной кладки на растворе марки не ниже 25 или из сборных железобетонных элементов, за-анкериваемых в кладке. Их возводят в соответствии с ука­заниями проекта.

Свешивающиеся ряды карнизов, поясков, а также другие части стен, для кладки которых применяют тесаный кирпич, выкладывают из полнотелого или специального (профильного) лицевого кирпича даже в том случае, когда стены возводят из пустотелого кирпича.

Бетонные и железобетонные архитектур­ные детали применяют при оформлении наличников и отко­сов дверных и оконных проемов, устройстве поясков, больших карнизов и для украшений фасадов. Для этих же целей используют архитектурные детали из к е р а м и -к и, причем карнизы с керамическими деталями разреша­ется делать только вперевязку с кладкой напуском. Общий вынос не должен превышать половины толщины стены.

Архитектурными деталями из природного к а м-н я оформляют преимущественно цоколи, наличники и от­косы, а также из них устраивают пояски.

Архитектурные детали, как и другие облицовочные изделия, устанавливают как в процессе кладки, так и на ранее возведенные стены. При установке деталей в про­цессе кладки применяют крепления крюками или скобами, заделываемыми в швы кладки во время ее возведения, и другими способами в соответствии с указаниями рабочих чертежей. Карнизы из сборных деталей, имеющие вынос,

136

превышающий половину толщины стены, закрепляют ан­керными болтами, предварительно заделанными в кладку на глубину, заданную проектом.
