§ 31. Кладка перегородок

Перегородки из кирпича, гипсовых плит и камней правильной формы, как правило, выкладывает звено «двойка» ярусами. Рабочее место организуют по обычным схемам с учетом конкретных условий.

Кирпичные перегородки. Толщина кирпичных перегоро­док обычно равна '/4 кирпича при длине перегородки до 3 м и высоте до 2,7 м, а при большей длине и высоте — '/2 кирпича.

Перегородки выкладывают на растворе марки не ниже 10. Для устойчивости их армируют прутками стальной арматуры диаметром не более 6 мм, а в местах сопряжения с капитальными стенами забивают стальные ерши или штыри.

При кладке особое внимание уделяют тому, чтобы швы были хорошо заполнены раствором, каждый кирпич зани­мал правильное положение и кладка была вертикальна в целом.

Чтобы добиться хорошего качества кладки углов, реко­мендуется применять шаблоны из досок (рис. 82, а), остроганных с наружной и отфугованных с внутренней рабочей стороны. При возведении перегородок в помеще­ниях, где уже смонтированы перекрытия, шаблон уста­навливают по отвесу враспор между полом и потолком помещения. Угловые кирпичи укладывают вплотную к шаблону с перевязкой. Применение такого шаблона обес­печивает не только большую точность установки перегоро­док, но и значительно ускоряет работу каменщика.

Перегородки санузлов выкладывают с применением металлического шаблона 4 (рис. 82, б) для безразметочной кладки. Выложив первые два ряда кладки по рискам, нанесенным мастером, проверяют с помощью правила качество выполненной кладки и снимают шаблон. Уста­навливают угловые шаблоны или обычные порядовки и продолжают кладку стенок. По ходу кладки каменщики

123

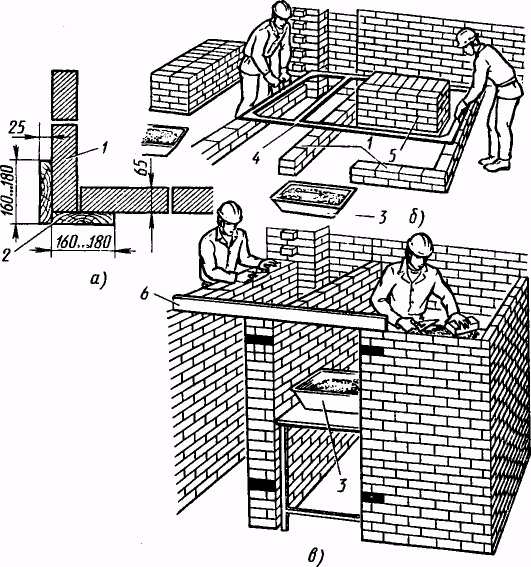

Рис. 82. Кладка перегородок сан­узлов:

а — шаблон из досок для кладки угла, б — начало кладки санузла по металлическому шаблону, в — кладка с подмос­тей; / — стенки перегородок, 2,

4. — шаблоны, 3— ящик с раствором,

5. — пакет с кир­ пичом, 6 — пере­ мычка

забивают в швы капитальных стен 2...3 металлических ерша по высоте стены, привязывая к ним мягкой проволо­кой прутки арматуры. С каждой стороны дверного проема на уровне '/4---'/5 проема от низа и верха его закладывают в кладке деревянные антисептированные пробки (размер их обычно равен '/2 кирпича) для последующего крепления к ним дверных коробок.

Выложив перегородки на высоту яруса, каменщики убирают из санузла поддон из-под кирпича, устанавлива­ют краном в санузле подмости, ставят на них поддон с кирпичом, ящик с раствором и железобетонную пере­мычку 6 для проемов и продолжают кладку перегородок (рис. 82, в). По ходу кладки устанавливают арматуру, пробки для крепления дверных коробок, перемычку 6 над проемами. Вертикальность и горизонтальность рядов клад­ки периодически проверяют отвесом, правилом и уровнем. Кладку выравнивают легким постукиванием молотком-

124

кирочкой по правилу, приложенному с внешней стороны перегородок.

Перегородки из гипсовых плит. Перегородки устраива­ют внутри жилых домов и других зданий. Межквартирные перегородки делают двойными с воздушной прослойкой, межкомнатные — одинарными. Плиты устанавливают на гипсовом растворе со смещением вертикальных швов в смежных рядах на '/₄ или '/2 плиты.

Основание под перегородку готовят и выравнивают заблаговременно. Затем у стен, между которыми будет выкладываться перегородка, устанавливают и закрепляют порядовки. Шнур-причалку натягивают на высоте первого ряда плит от выровненного раствором основания так, чтобы ее кромка находилась в плоскости перегородки. Плиты одного ряда раскладывают вдоль места установки перегородки и непосредственно на рабочем месте приго­товляют гипсовый раствор следующим образом. В ящик засыпают гипс в количестве, необходимом для приготовле­ния раствора на один ряд плит. Наливают воду вместе с замедлителем схватывания и массу перемешивают. Гото­вый раствор должен иметь консистенцию густой сметаны. Его необходимо использовать в течение 15...20 мин, так как гипс быстро схватывается. Если раствор схватился, то разводить его водой и применять вновь нельзя, так как он уже не будет обладать необходимыми вяжущими свойства­ми и прочностью.

Перед установкой плит каменщик расстилает раствор по постели, берет плиту, ставит ее торцом вверх, зачерпы­вает из ящика раствор штукатурной лопаткой и расстилает его ровным слоем по боковой грани плиты (рис. 83, а). Затем каменщик поворачивает плиту на 90° и ставит на растворную постель, плотно прижимая к стене или к ранее установленной плите (рис. 83, б). Выжатый раствор подре­зают кельмой, выравнивают плиту по шнуру и устанавли­вают следующую плиту. Установив первый ряд, проверяют правильность установки перегородки, заполняют пустые швы раствором и зачищают их кельмой. Второй и последу­ющие ряды плит устанавливают в такой же последователь­ности, соблюдая перевязку швов.

Положение устанавливаемых плит в вертикальной плоскости проверяют отвесом и правилом.

До полного схватывания раствора поверхность плит очищают от наплывшего раствора и сглаживают стальной циклей размером 150Х80Х 1,5 мм (на одной из длинных сторон цикли сделаны зубья высотой 2, 5 мм с шагом 2мм).

125

оооооУооо оо о о о ос

оу о о о о о о у о о о о о

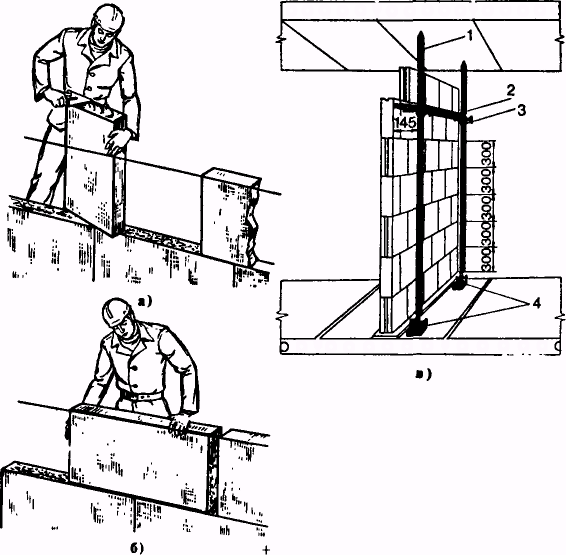

Рис. 83. Кладка перегородок из гипсовых плит: а — нанесение раствора на бо­ковую грань плиты, б — уста­новка плиты, в — кладка пере­городки по шаблону; / — стой­ка, 2 — рейка, 3 — кронштейн, 4 — винтовой домкрат

Циклю при работе держат поперек шва, опирая одно­временно на две плиты. Не следует сильно нажимать на циклю, чтобы не сместить уже установленные плиты.

В перегородку с проемом после установки второго ряда плит вставляют дверную коробку. Ее закрепляют в про­цессе кладки перегородки деревянными пробками, которые закладывают между плитами в трех местах по высоте коробки. Зазор между плитами и коробкой, а также места установки деревянных пробок заполняют гипсовым раство­ром.

Перемычки над дверными проемами делают из гипсо­вых плит, которые укладывают симметрично относительно оси проема с соблюдением правил перевязки швов.

Верхние ряды плит перегородки устанавливают с ин­вентарных переносных подмостей. Между потолком и вер­хом последнего ряда плит оставляют зазор 15...20 мм для компенсации возможных осадок конструкции. В дальней-

126

шем его проконопачивают паклей, смоченной гипсовым раствором.

Сопряжения перегородок выполняют с соблюдением правил перевязки плит, закладывая в горизонтальные швы сопрягаемых перегородок связи и анкеры из стальных стержней диаметром 4...6 мм, предварительно покрытых битумным или асфальтовым лаком. К наружной стене перегородку крепят ершами в 2...3 местах по высоте стены. В этом уровне в горизонтальные швы перегородки уклады­вают стальную 4-миллиметровую проволоку по всей длине перегородки для обеспечения ее устойчивости.

При устройстве перегородок внутри помещений пользу­ются шаблонами (рис. 83, в). Шаблон состоит из двух трубчатых стоек / и горизонтальной рейки 2, длину которой можно изменять в зависимости от размеров перегородки. Рейка опирается на два металлических кронштейна 3, которые можно перемешать по трубчатым стойкам, за­крепляя на требуемой высоте стопорными винтами. Стойки снабжены винтовыми домкратами 4, которыми при уста­новке закрепляют шаблон. Стойки шаблона помешают на расстоянии 250...300 мм от стен и размечают места распо­ложения дверных проемов. После того как плиты одного ряда будут установлены и выверены, горизонтальную рей­ку поднимают на высоту плиты (300...400 мм) и по ней устанавливают плиты следующего ряда. Перегородки из калиброванных плит возводят теми же приемами, но плиты устанавливают «насухо» с соблюдением перевязки.

Перегородки и заполнение проемов из стеклоблоков. Светопрозрачные ограждения и перегородки устраивают из пустотелых стеклянных блоков в жилых домах, про­мышленных и общественных зданиях. Блоки обладают высокими теплотехническими качествами и хорошей звуко­изоляцией, они долговечны и гигиеничны, а перегородки или заполнения проемов из них удобны в эксплуатации, не изменяют внешнего вида под действием атмосферных усло­вий, легко моются и обеспечивают хорошую освещенность помещений.

Блоки устанавливают в проемы или перегородки на ребро на цементном или цементно-известковом растворе без перевязки швов, располагая между кирпичными стена­ми, железобетонными или другими несущими конструкция­ми зданий. При больших размерах проемов блоки перевя­зывают металлическим или железобетонным каркасом (переплетами) или стержнями. Способы крепления указы­ваются в проектах.

127

Швы между блоками делают равными по толщине швам кирпичной кладки, но не менее 8...10 мм — при уменьшении их толщины они плохо заполняются раство­ром, что отражается на прочности ограждения. Наиболее сложно заполнять вертикальные швы. Здесь, как и при укладке керамических блоков, используют метод предва­рительного нанесения раствора на грань стеклоблока с последующим подрезанием раствора, выжимаемого из горизонтального и вертикального швов. Применяют и дру­гой способ: устанавливают ряд блоков на постель из раствора, вертикальные швы между ними промазывают снаружи гипсовым раствором, а затем заливают в них жидкий цементный раствор. Для уплотнения раствора между блоками рекомендуется швы расшивать: чем плот­нее швы между блоками, тем прочнее конструкция. Осо­бенно необходимо уплотнять швы при кладке наружных ограждающих конструкций; от этого зависят теплотехни­ческие качества ограждения, кроме того, в неплотных швах может скапливаться влага, которая, замерзая, разрушает кладку.

{ 32. ТРЕБОВАНИЯ К КАЧЕСТВУ КЛАДКИ

К качеству кладки из камней правильной формы предъ­являют те же требования, что и к кладке из кирпича.

При кладке из пустотелых бетонных или керамических камней свешивающиеся ряды карнизов, поясков и других архитектурных деталей на фасаде выполняют из готовых элементов, фасонных камней либо из полнотелого кирпича. Из полнотелого кирпича также выкладывают рядовые перемычки и при соответствующих указаниях в проекте опорные части под балками, тяжелыми перемычками и прогонами перекрытий.

Допускаемые отклонения кладки из искусственных камней от проектных размеров приведены в табл. 4.

Качество кладки из камней проверяют теми же инстру­ментами и приемами, что и качество кирпичной кладки.

Контрольные вопросы. 1. Каковы особенности кладки тычковых наружной и внутренней верст из керамических камней? 2. В чем особенно­сти кладки ложковых верст и забутки из керамических камней? 3. Как обеспечивается перевязка основного и лицевого слоев различных видов смешанной кладки? 4. Какими приемами можно обеспечить безразме­точную кладку перегородок санузлов? 5. В какой последовательности выкладывают перегородки из гипсовых плит? в. В каких местах перегоро­док закладывают «пробки> для крепления дверных коробок?
