§ 29. Кладка стен из бетонных камней

Бетонные стеновые камни изготовляют сплошными и пустотелыми из тяжелого или легкого бетона. Пустоте­лые камни бывают со сквозными и с закрытыми щеле-видными пустотами. Камни подразделяются на основные и дополнительные. Дополнительные камни, соответствую­щие трем четвертям и половине основного камня, использу­ют для перевязки кладки и образования четвертей в прое­мах. Из бетонных камней возводят стены толщиной 90, 190, 240, 290, 390 мм и более. Масса камней, применяемых для кладки наземной части зданий, 14...25, фундаментов и стен подвалов — 28...32 кг.

Кладку из сплошных и пустотелых бетонных камней ведут со смещением поперечных вертикальных швов в смежных рядах на четверть или полкамня. Последователь­ность выполнения операций та же, что и при кладке из керамических камней. Кладку из сплошных и пустотелых камней, имеющих гладкие торцы, перевязывают по двух­рядной системе (рис. 78, а, б) с укладкой тычковых рядов через каждые два ложковых ряда или с перевязкой тычка­ми через каждый ложковый ряд (рис. 79, а). Иногда для неответственных слабо нагруженных конструкций приме­няют кладку из бетонных камней со сквозными пустотами без поперечной перевязки, при этом в горизонтальные швы обязательно укладывают поперечные стальные связи не реже чем через 2...3 ряда по высоте стены. Число и сечение этих связей указывают в проекте.

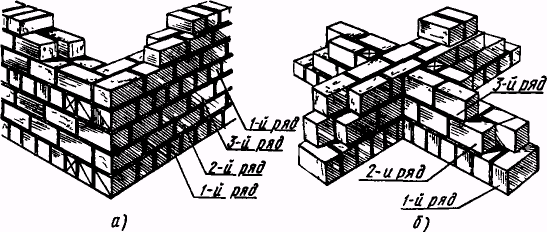

Рис. 78. Двухрядная перевязка кладки из бетонных камней: а — угол кладки, б — пересечение стен

118

Толщина швов в кладке из сплошных бетонных камней должна быть такой же, как и в кладке из кирпича или керамических камней.

При кладке ложковых рядов из сплошных бетонных камней (рис. 79, а, б) камен­щик 2-го разряда стоит впе­реди каменщика 4-го разря­да.

Передвигаясь в направ­лении кладки, первый подает камни на стену и устанавли­вает их с интервалами, рав­ными примерно длине одного камня. Раскладку камней на­чинают на расстоянии 2...2,5 длины камня от места кладки для ложкового ряда, чтобы иметь место для устройства растворной постели. При кладке тычковых рядов (рис. 7&, в) камни предварительно раскладывают на стене на расстоянии 80...100 мм один от другого.

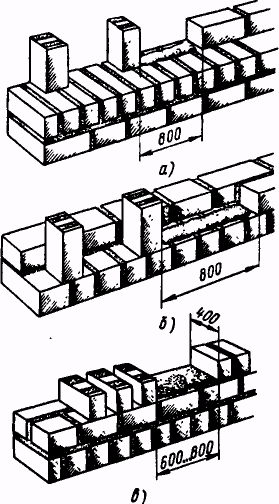

Рис. 79. Кладка стен из бетонных

камней:

а — ложковой наружной версты,

б — ложковой внутренней версты,

• — тычкового ряда

Выполняя кладку, камен­щик наносит кельмой на вер­хнюю поверхность постав­ленного на стене камня две полосы из раствора шириной по 60 мм. Затем берет камень двумя руками и, постепенно поворачивая его на 90°, при­жимает вплотную к ранее уложенному, осаживая камень нажимом обеих рук, а выступающий из швов на лицевую поверхность кладки раствор срезает кельмой и сбрасывает на кладку. Для заполнения поперечных швов раствор дополнительно забрасывают в шов сверху кельмой.

Кладка из легкобетонных камней с закрытыми щеле-видными пустотами (несквозными) по способу производ­ства не отличается от кладки из сплошных камней, так как камни укладывают пустотами вниз. Кладку перевязывают и образуют четверти в проемах с помощью неполномерных камней и камней, имеющих четверти для проемов. С этой целью чередуют ряды кладки из целых камней и продоль­ных половинок, а также применяют другие дополнительные камни, которыми обеспечивают смещение швов кладки на четверть или половину камня (рис. 80).

119

	-				[
'			1Г
	«					1
190			90	190

а)

б)

190

390

в)

Рис. 80. Перевязка кладки из легкобетонных камней с щелевыми пустота­ми:

а...г — кладка толщиной соответственно 190, 290, 390 и 490 мм; / — целый камень, 2 — продольная половинка

Кладку из бетонных и других камней массой до 16 кг выполняет звено «двойка», при более тяжелых камнях — «тройка», так как для подъема и укладки камней требу­ются усилия двух человек. Рабочее место при кладке из бетонных камней организуют в основном так же, как и при кирпичной кладке.
