Глава V

КЛАДКА ИЗ КЕРАМИЧЕСКИХ И БЕТОННЫХ КАМНЕЙ

{ 28. КЛАДКА ИЗ КЕРАМИЧЕСКИХ ПУСТОТЕЛЫХ КАМНЕЙ

При кладке стен из керамических камней 250Х 120Х 138 мм с семью или большим числом щелевых пустот соблюдают те же общие правила перевязки.что и при кладке из кирпича. При этом кладку из камней с по­перечными щелевидными пустотами выполняют с примене­нием однорядной (цепной) перевязки, а из камней с про­дольными щелевыми пустотами — одно-или многорядной перевязки с укладкой тычкового ряда через два ложковых. Применяют также керамические пустотелые камни мо­дульных размеров и укрупненные: 288Х 138Х 138, 250Х250Х 138 мм.

В связи с большой высотой камней (138 мм) забутку нельзя укладывать обычным способом — версты выклады­вают в несколько иной последовательности: после на­ружной версты сначала кладут забутовочный ряд, а затем уже внутреннюю версту. Каждую версту ряда (наружную, затем забутку и внутреннюю версту) укладывают особым способом, при котором достигается хорошее заполнение раствором поперечных швов и повышаются как теплоза­щитные свойства кладки, так и ее прочность.

Тычковую наружную версту (рис. 74) выкладывают в такой последовательности. Каменщик 2-го разряда наверстывает камни тычками (поз. /) на обрез стены у внутреннего края, раскладывая их на ложковые грани на расстоянии 50...60 мм один от другого. Чтобы камни удобно было захватить, их располагают с неболь­шим свесом. Расстояние между последним уложенным в наружную версту камнем и первым наверстанным до­лжно быть не менее 35...40 см. Каменщик 2-го разряда расстилает на стене под наружную версту грядку раствора на длину 700...800 мм, отступив от края стены на 15...20 мм (поз. 2). Каменщик 4...5-го разряда разравнивает кельмой

113

_^ ^^

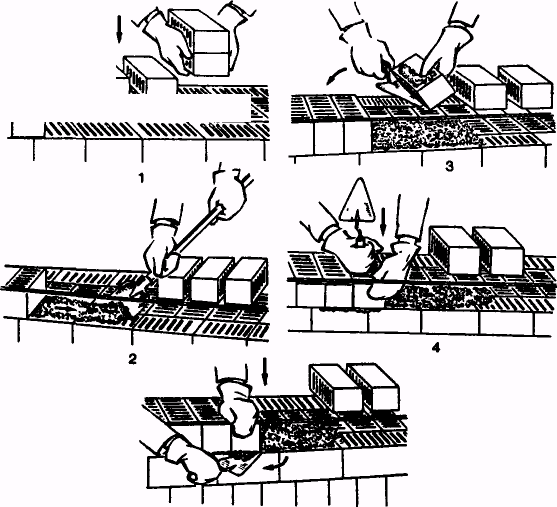

Рис. 74. Кладка наружной тычковой версты из керамических камней (1...5 — последовательность операций)

раствор на постели, берет камень рукой за ложковые гра­ни, наклоняет его и в это же время набрасывает кельмой Г-образно раствор на ложковую грань камня. Поддержи­вая камень кельмой (поз. 3), подносит его к месту укладки, поворачивает постелью вниз и плотно прижимает к ранее уложенному (поз. 4), осаживая нажимом руки. Раствор, выжатый 3...4 тычками, подрезает кельмой (поз. 5) и сбра­сывает на кладку.

Тычковую внутреннюю версту (рис. 75) укладывают следующим образом. Камни наверстывают вплотную один к другому тычками на внутренней версте стены (поз. /) с небольшим свесом. Затем каменщик 2-го разряда расстилает на стене под внутреннюю версту гряд­ку раствора и такую же грядку на наверстанные камни (поз. 2). Каменщик 4...5-го разряда разравнивает раствор кельмой на кладке и подготовленных камнях, берет обеими руками за торцовые грани камень (поз. 3), поднимает его и подносит к месту укладки, поворачивая

114

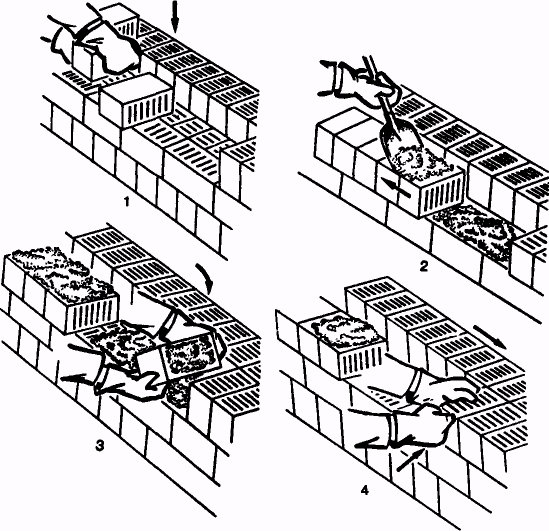

Рис. 75. Кладка внутренней тычковой версты (1...4 — последовательность операций)

так, чтобы его грань с раствором заняла вертикальное положение. Раствор не будет сползать, если камень окон­чательно повернуть в момент осаживания на постель. Укладывая камень на место, каменщик передвигает левую руку вверх по тычковой грани для того, чтобы его пальцы не оказались зажатыми между камнями наружной и внут­ренней верст, затем он плотно прижимает укладываемый камень к ранее уложенным (поз. 4) и осаживает его нажи­мом руки.

Ложковую наружную версту (рис. 76, а) каменщик 2-го разряда наверстывает ложками на внут­ренней половине стены, раскладывая их пустотами вверх (поз. /). При этом он выдерживает расстояние 350...400 мм между последним уложенным в наружную версту камнем и первым наверстанным. Каменщик 4-го или 5-го разряда, разровняв раствор по постели для укладки двух-трех камней, левой рукой берет камень за две боковые грани и подносит его к месту укладки, захватывает кельмой

115

6)

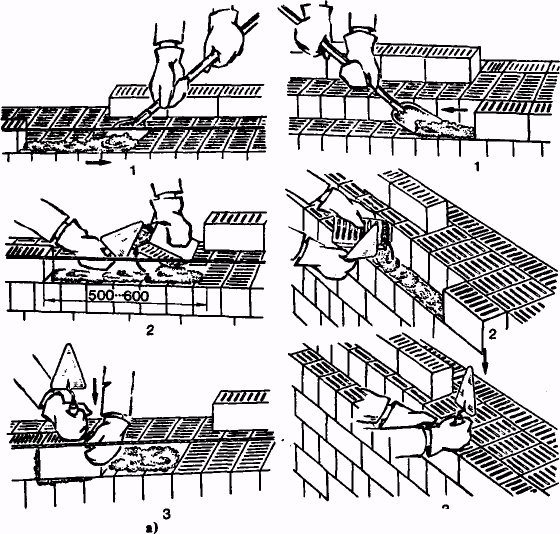

Рис. 76. Кладка ложковой версты (/...3 — последовательность операций): а — наружной, б — внутренней

раствор с грядки и набрасывает его на тычковую грань камня (поз. 2). Затем каменщик опускает камень на по­стель, плотно прижимая его к ранее уложенному и осажи­вая нажимом руки (поз. 3). После укладки двух-трех камней каменщик подрезает кельмой выступивший из швов раствор и сбрасывает его на кладку. . Ложковую внутреннюю версту (рис. 76, б) выкладывают после забутки. Камни предварительно наверстывают на середину стены, раствор расстилают грядкой шириной 80...100 мм, отступив от грани стены на 15...20 мм, а кладку ведут тем же приемом, что и кладку ложков наружной версты.

Забутку (рис. 77) выкладывают после наружной версты. Камни тычкового ряда каменщик 2-го разряда наверстывает насухо на обрез стены у внутреннего края так же, как при кладке тычковой наружной версты (поз. /). Затем лопатой он расстилает грядку раствора для

116

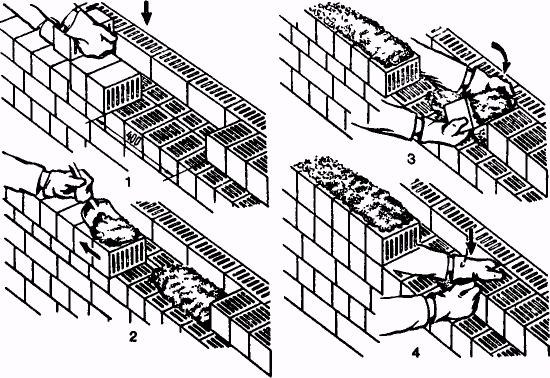

Рис. 77. Кладка забутки из керамических камней (1...4 — последователь­ность операций)

образования постели между наружной верстой кладки и наверстанными камнями. Грядку делают с утолщением (гребнем), обращенным в сторону уложенных камней на­ружной версты, для того чтобы раствора хватило на частичное заполнение продольного вертикального шва. Другую грядку раствора каменщик накладывает на на­верстанные камни (поз. 2). Ведущий каменщик разравни­вает раствор по постели и укладывает камни такими же приемами, как и в тычковую внутреннюю версту.

Для кладки стен применяют раствор подвижностью 7...8 см. Более жидкий раствор будет затекать на лицевую поверхность стены, загрязняя ее. Кроме того, он заполнит пустоты в камнях, что повысит расход раствора и приведет к ухудшению теплотехнических свойств кладки.

Толщина горизонтальных швов кладки из пустотелых керамических камней должна составлять, так же как и при кладке из керамического кирпича, в пределах высоты этажа в среднем 12 мм, средняя толщина вертикальных швов — 10 мм. При этом толщина отдельных горизонталь­ных швов должна быть не более 15 и не менее 10 мм, а вертикальных — не более 15 и не менее 8 мм. Все швы в конструкциях стен и простенков должны быть целиком заполнены раствором.
