2.3. Выбор камеры для съемки
Классическим приемом получения рентгенограмм поликристаллического (порошкового) материала является съемка в камере Дебая, представляющей собой цилиндр, в центре которого находится образец в виде столбика диаметром в несколько десятых миллиметра (рис.2.2) Плоская пленка, чувствительная к воздействию рентгеновских лучей, прижимается к внутренней поверхности цилиндра.
Рис.2.2. Схема хода лучей в камере Дебая:
1- падающий луч; 2- коллиматор; 3- отражающая плоскость образца; 4- пленка; 5- дифрагмированный луч; 6- тубус; 7- камера Дебая
Так как в поликристалле
отдельные кристаллиты расположены
хаотически (равновероятно), то всегда
найдутся такие атомные плоскости,
которые будут расположены к первичному
рентгеновскому пучку под углом
,
удовлетворяющим условию Вульфа-Брегга.
Дифрагмированные лучи в этом случае
будут описывать вокруг направления
первичного луча конус с углом
в вершине. Каждому конусу с таким углом
(каждому набору плоскостей с определенным
межплоскостным расстоянием
)
будет соответствовать пара симметричных
относительно отверстий линий, получившихся
в результате пересечения конуса с
цилиндром.
2.4. Схемы съемки
В зависимости от расположения пленки относительно первичного и дифрагмированного лучей (метода зарядки пленки в камере Дебая) дифракционная картина, регистрируемая на пленке, будет различной (рис.2.3).

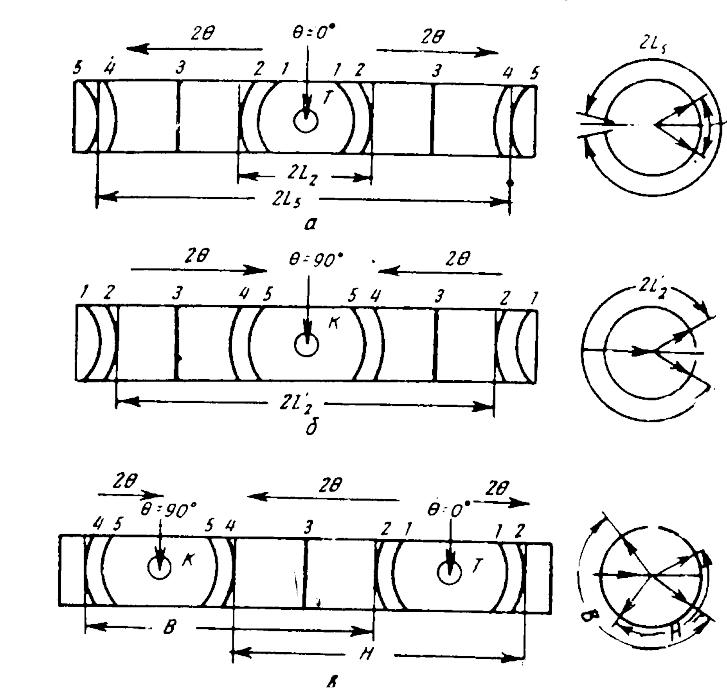

Рис.2.3. Схемы съемки в цилиндрической камере (цифрами указаны номера линий): а- прямая; б- обратная; в- асимметричная
Для прямой съемки
(концы пленки сходятся у входного
отверстия – коллиматора) линии
располагаются в порядке возрастания
углов
от середины пленки к ее краям. Расстояние
между парой симметричных линий 2L
равно дуге окружности, соответствующей
углу 4, т.е.
2Li
4iR
(в радианах) или 2Li
2R4i
/360 (в градусах), где
-
радиус рентгеновской камеры.
Отсюда
,
где
- диаметр камеры.
Обычно
диаметр камеры делают равным или кратным
57,3 мм, что облегчает расчет. В частности,
при
мм
(град)
=
(мм).
Для обратной
съемки (концы пленки сходятся у
выходного отверстия – тубуса) линии
рентгенограммы располагаются в порядке
возрастания углов
от краев пленки к середине. Расстояние
между парой симметричных линий
равно дуге окружности, соответствующей
углу (3600-
),
т.е.
.
Отсюда
и
связаны между собой соотношением
.
Т.о.
.
Для асимметричной съемки (концы пленки сходятся у диаметра камеры, перпендикулярного рентгеновскому лучу) линии располагаются в порядке возрастания углов в средней части рентгенограммы от выходного отверстия-тубуса к входному-коллиматору.
Такой способ расположения пленки позволяет учитывать изменение размеров пленки при ее фотографической обработке и определить из рентгенограммы эффективный диаметр камеры.
В этом случае при
определении углов
необходимо учитывать, что расстояния
между парами симметричных линий,
расположенных у выходного отверстия,
составляют
,
а у входного
связано с
соотношением
.
