Определение высоты водонапорной башни

Расчетная высота водонапорной башни:

= 173,78 – 155 = 18,78 м.

По приложению 15 принята безшатровая стальная водонапорная башня со стальным баком объемом 25 м³, с высотой ствола 21 м и высотой бака 3,76 м по ТП 901-5-20/70.

Отметка максимального уровня воды в баке:

155,0 + 21 + 3,76 = 179,76 м,

где: 155,0 – отметка поверхности земли у башни, м;

21 – высота ствола типовой башни, м;

3,76 – высота бака водонапорной башни после привязки ТП, м.

Конструирование и расчет шахтного колодца

С учетом показателей качества воды в источнике (см. задание), водоподготовка сводится только к обеспечению обеззараживания воды. В этом случае производительность водозаборных сооружений составляет

= 371,76 м³/сут.

Максимальная входная скорость воды (м/сут):

м/сут

где –коэффициент фильтрации водоносного пласта, м/сут; принят по заданию, равным 25 м/сут;

– средняя крупность водоносной породы, мм; принята по заданию, равной 0,5 мм;

– средняя крупность донного гравийно-песчаного фильтра колодца, принята =10 мм.

Расчетная площадь водоприемного фронта шахтного колодца (м²)

Расчетный диаметр шахтного колодца (м):

м

Расчетный диаметр D_ф = 2,8м превышает стандартный диаметр 2 м, тогда принимаем фильтры на боковых стенках водопроводного колодца.

Принят шахтный колодец из типовых железобетонных колец диаметром 2,0 м.

Высота фильтра на боковых стенках:

+ πd h_ф = F_вф

+ 3,14 * 2 * h_ф = 6

3,14 + 6,28 h_ф = 6

6,28 h_ф = 2,86

h_ф =0,5

Подбор насосного оборудования для шахтного колодца

Согласно пронятой схеме подачи воды в СНП, насос из шахтного колодца подает воду в водонапорную башню, размещенную у населенного пункта (см. задание).

Требуемый напор насосов определен по формуле.

= 71,3 + 5 + 6,4 = 82,7 ≈ 83 м

где – геометрическая высота подъема воды: = 179,76 – 108,5 = 71,3 м

где – отметка максимального уровня воды в баке водонапорной башни;

= 108,5 м – отметка динамического уровня воды в водоносном пласте (по заданию его заглубление от поверхности земли =11,5м).

= 155,0 + 21 + 3,76 = 179,76 м,

где = 155,0 м – отметка земли в месте расположения водонапорной башни

= 21 м – высота ствола водонапорной башни и = 3,76 м – высота бака башни по ТП (прил.1);

– потери напора в насосном оборудовании и его обвязке, (3÷5) м; приняты равными 5 м;

∆h_вод – потери напора в водоводах от водозаборных сооружений до водонапорной башни, м, определены по формуле:

м,

где = 1375 м – длина водовода от водозаборных сооружений до башни, м.

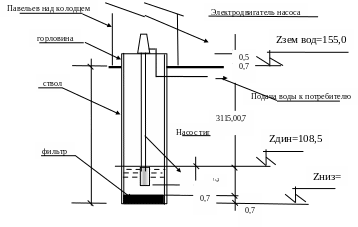

Рис. Схема шахтного колодца

– удельные потери напора по длине, м/км (приложение 16). При расходе 15,5 м³/ч (4,3 л/с) принят диаметр водовода 100 мм (v = 0,53 м/с, 1000i = 4,2 м/км).

По приложению 14 по расчетному напору Н_треб = 83 м при расходе 15,5 м³/ч принят насосный агрегат марки WILO Sub - TWI 6.18-10 c подачей 4,3 л/с, напор 83 м, (количество ступеней 10), длина насоса с учетом установки кожуха для его охлаждения 1558 1,6 м.

Профиль сети от шахтного колодца до населенного пункта с указанием основных отметок, представлен на чертеже.
