1.13. Легковые автомобили

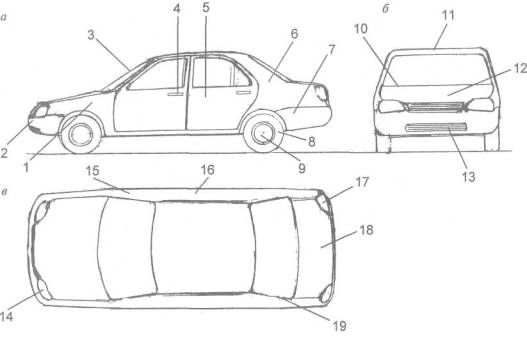

Рис. П. 1.110. Внешний вид автомобиля:

а - вид сбоку; б - вид спереди; в - вид сверху;

1 - переднее крыло; 2 - передний бампер; 3 - ветровое стекло; 4 - ручка дверцы; 5 - дверца; 6 - заднее крыло; 7 - задний бампер; 8 - шина колеса; 9 - диск колеса; 10 - панель рамы ветрового стекла; 11 - кузов; 12 - капот; 13 - панель передняя нижняя; 14 - передняя фара; 15 - боковина; 16 - панель крыши; 17 - задняя фара; 18 - крышка багажника; 19 - боковая панель

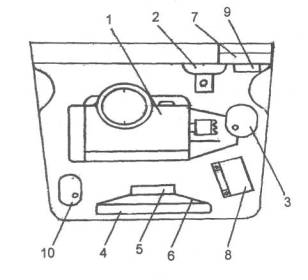

Рис. П. 1.111. Расположение основных агрегатов в моторном отсеке (ВАЗ-2108, ВАЗ-2109):

1 - силовой агрегат автомобиля; 2 - главный тормозной цилиндр с вакуумным усилителем; 3 - расширительный бачок системы охлаждения; 4 -радиатор; 5 - электродвигатель; 6 - кожух электровентилятора; 7 - монтажный блок (предохранители и реле); 8 - аккумуляторная батарея; 9 - коммутатор системы зажигания; 10 - бачок омывателя ветрового стекла

ВАЗ-2106

ВАЗ-2109

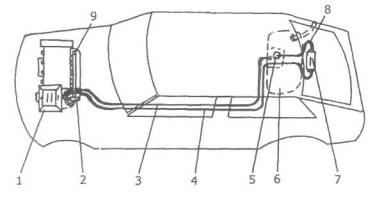

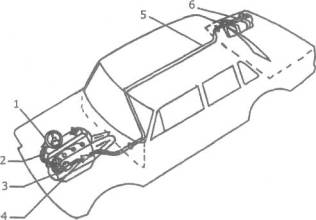

Рис. П. 1.112. Системы питания:

1 - карбюратор; 2 - гибкий шланг; 3 - бензонасос; 4 - фильтр тонкой очистки масла; 5 - трубка подвода топлива; 6 - топливный бак; 7 - трубка слива топлива; 8 - обратный клапан

ВАЗ-2111

AUDI-80

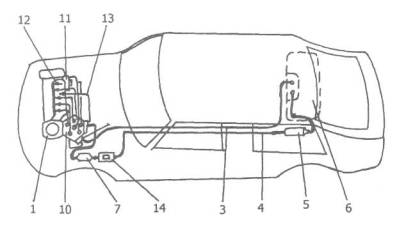

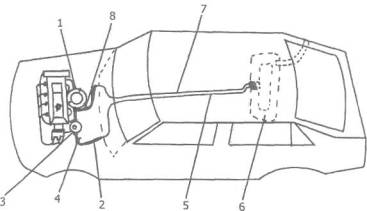

Рис. П. 1.113. Системы питания:

1 - воздушный фильтр; 2 - регулятор давления топлива; 3 - сливной топливопровод; 4 - подающий топливопровод; 5 - электробензонасос; 6 - топливный бак; 7 - топливный фильтр; 8 - соединительные шланги; 9 - рампа форсунок; 10 - дозатор-распределитель; 11 -регулятор управляющего давления; 12 - форсунка впрыска; 13 - пусковая форсунка; 14 - накопитель топлива

ПРИЛОЖЕНИЕ 2

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Строительство, здания и сооружения [106]

Фундамент - подземная часть здания, через которую передается нагрузка от здания на основание.

Стена - часть здания, выполняющая функции вертикальной ограждающей и несущей конструкции. Стены бывают наружными и внутренними, продольными и поперечными, а также противопожарными.

Перегородка - вертикальная ограждающая, разделяющая по высоте смежные помещения в здании. Перегородки бывают глухими и с проемами, несущими и ненесущими, стационарными и передвижными. По конструкции перегородки делают одно- и двухслойными (из панелей или плит), каркасно-обшивными (из брусков и досок или листовых материалов).

Перекрытия - горизонтальные комплексные конструкции, разделяющие здание на этажи. В состав междуэтажных перекрытий входят несущие элементы, пол, потолок. Перекрытия бывают:

а) междуэтажные (разделяющие смежные этажи), чердачные (между верхним этажом и чердаком), подвальные (между первым этажом и подвалом) и нижние (между первым этажом и подпольем);

б) в зависимости от конструктивного решения - балочные, в которых основной несущий элемент - балки, на них укладывают настилы, накаты и другие элементы покрытия; плитные, состоящие из несущих плит или настилов, опирающихся на вертикальные несущие опоры здания или на ригели и прогоны; безбалочные, состоящие из плиты, связанной с вертикальной опорой несущей капителью;

в) в зависимости от применяемого материала - железобетонные, армокерамические и армосиликатные (по стальным балкам), деревянные и смешанные;

г) пустотные л монолитные.

Полы - устраиваются по верху перекрытий (кроме чердачного).

Состоят из основания (черный пол) и одежды (чистый пол).

По способу устройства могут быть монолитными, из штучных и рулонных материалов.

Покрытие пола - верхний слой пола. Бывает дощатым, паркетным, линолеумным, из полимерных плиток, цементно- или асфальтобетонным, мастичным (наливным), мозаичным и др.

Покрытие - верхняя конструктивная часть здания, предназначенная для защиты от атмосферных воздействий. Имеет несущую и ограждающую части. Несущая часть может состоять из железобетонных панелей, балок, деревянных или железобетонных стропил, ферм. Ограждающая часть служит гидроизоляционной и теплоизоляционной защитой и состоит из кровли и основания под нее.

Кровля - верхняя оболочка крыши, состоящая из водонепроницаемого ковра и основания в виде обрешетки, настила из сплошных плит, укладываемых по стропилам, фермам и балкам. Кровли бывают деревянными, рулонными (рубероид, толь), асбестоцементными (асбоцементный волнистый шифер), черепичными и стальными.

Крыша - наружная, венчающая здание конструкция, в состав которой входят несущие элементы, паротеплоизоляционные слои, кровля (гидроизоляция). По структуре крыши разделяют на чердачные и бесчердачные (совмещенные).

Крыши бывают односкатные, плоские, двускатные, четырехскатные, шатровые, мансардные, пирамидальные, сводчатые и купольные.

Конек крыши - ребро двугранного угла, образуемого на вершине крыши двумя скатами. Нижняя часть ската называется спуском, нижняя кромка ската - обрезом кровли.

Стропильные балки или наклонные стропила - основные несущие элементы конструкции крыши, которые представляют собой деревянные брусья, пластины или поставленные на ребро доски, уложенные наклонно сообразно уклону крыши.

Стропильные фермы - системы конструктивно связанных между собой стержневых элементов, расположенных в одной

плоскости. Применяются вместо наклонных стропил, если внутренние капитальные стены или другие внутренние опоры (столбы, колонны) отсутствуют.

Опоры - устройства, соединяющие конструкции и передающие нагрузки на фундамент или основание. Бывают из стали, чугуна, железобетона, бетона, камня, кирпича и дерева. Опорами балок, ферм, перекрытий служат столбы, стены, стойки и колонны.

Чердак - помещение, отделяющее чердачное перекрытие от собственно крыши, в состав которой входят кровля (гидроизоляция) и несущие элементы, поддерживающие кровлю в заданном положении. Используется для размещения инженерных коммуникаций или бытовых нужд.

Лестницы. Бывают трех типов:

- внутренние, размещаемые в лестничных клетках;

- внутренние открытые (без ограждающих стен; применяются в основном в общественных зданиях);

- наружные (в том числе пожарные).

Эскалатор - движущаяся лестница, расположенная под углом 30° и предназначенная для организации движения людей с одного уровня на другой.

Окна - ограждающие элементы здания, служащие для естественного освещения и вентиляции помещения. Подразделяются:

- по способу открывания и конструктивному решению - створчатые (одно-, двух- и трехстворчатые), глухие, раздвижные, верхнеподвесные, нижнеподвесные, с переплетом на цапфах, жалюзийные и др.;

- материалу конструкций окон - деревянные, металлические, пластмассовые;

- числу стекол - с одинарным, двойным и тройным остеклением.

Оконные блоки состоят из оконных коробок, остекленных переплетов и подоконных досок.

Оконная коробка - рама, к которой крепятся оконные переплеты.

Фрамуга - верхняя глухая или открывающаяся часть окна.

Фонари - остекленные надстройки покрытия, предназначенные для верхнего освещения и для естественной вентиляции (аэрации) помещений.

Двери - предназначены для изоляции друг от друга проходных помещений и входа в здание.

Состоят:

- из дверных коробок, представляющих собой рамы, укрепленные в дверных проемах стен или перегородок;

- полотен, навешиваемых на дверные коробки. Различаются:

а) по числу полотен - одно- и двухпольные и полуторные (с двумя полотнами неравной ширины);

б) назначению - наружные, внутренние, противопожарные, балконные, шкафные;

в) способу открывания - распашные, раздвижные, вращающиеся, складчатые;

г) конструктивному решению - щитовые, филенчатые.

Этаж цокольный - этаж при отметке пола помещений ниже планировочной отметки земли на высоту не более половины высоты помещений.

Этаж мансардный - жилой этаж, размещаемый внутри чердачного пространства.

Этаж надземный - этаж с отметкой пола помещений не ниже планировочной отметки земли (тротуара, отмостки).

Этаж подвальный - этаж с отметкой пола ниже планировочной отметки земли (тротуара, отмостки), более чем на половину высоты расположенных в нем помещений.

Этаж технический - этаж, используемый для размещения инженерного оборудования и прокладки коммуникаций и располагаемый под зданием, над верхним этажом здания, в одном или нескольких средних этажах многоэтажного здания.

Бельэтаж - второй, главный (обычно с более высокими комнатами) этаж здания (дворца, особняка), этаж дома над полуподвалом.

Мансарда - чердачное помещение для жилья или хозяйственных целей.

Лоджия - перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство, где стену заменяет колоннада, аркада, парапет и т. п. Лоджия может быть отдельным сооружением или родом балкона, углубленного в здание.

Арка - дугообразное перекрытие проема в стене (ворота, двери, окна) или пролета между двумя опорами - столбами, устоями моста и пр.

Атрий (атриум) - закрытый внутренний двор, куда выходят помещения. В центре двора - бассейн, над которым расположено отверстие для стока дождевой воды.

Альков - ниша в стене для кровати.

Антресоль - площадка, занимающая верхнюю часть объема помещения жилого, общественного и производственного здания, предназначенная для увеличения его площади, размещения вспомогательных, складских и других помещений.

Балка - конструктивный элемент в виде бруса, работающий главным образом на изгиб.

Башня - свободностоящее высотное сооружение, устойчивость которого обеспечивается его основной конструкцией (без оттяжек).

Брандмауэр - устаревшее название противопожарной стены.

Блокированный жилой дом - здание квартирного типа, состоящее из двух или более квартир, каждая из которых имеет непосредственный выход на приквартирный участок.

Дом жилой одноквартирный - дом, предназначенный для постоянного совместного проживания > одной семьи и связанных с ней родственными узами или иными близкими отношениями людей.

Веранда - открытое или застекленное не отапливаемое помещение, пристроенное к зданию или встроенное в него, а также сооружаемое отдельно от здания в виде легкого павильона.

Вестибюль - помещение перед входом во внутреннюю часть здания, предназначенное для приема и распределения потоков посетителей.

Вставка (встройка) - в одноэтажном производственном здании двух- или многоэтажная часть здания, размещенная в пределах одноэтажного здания по всей его высоте и ширине (вставка) или части высоты и ширины (встройка), выделенная ограждающими конструкциями.

Зал - значительных размеров помещение в зданиях различного назначения.

Консоль - выступ в стене для поддержания некоторых частей здания (карниза, балкона и пр.) или для установки на нем каких-либо украшений.

Каркас здания (сооружения) - стержневая несущая система, воспринимающая нагрузки и воздействия и обеспечивающая прочность и устойчивость здания (сооружения).

Косоур - наклонная балка, на которую опираются ступени лестничного марша.

Пандус - наклонная плоская коммуникационная конструкция, связывающая поверхности, расположенные на различных уровнях.

Парапет - невысокая стенка, ограждающая балкон, мост, набережную, кровлю здания и т.п.

Пилон - массивная, обычно прямоугольная колонна, являющаяся опорой арок, сводов.

Световой фонарь - остекленная конструкция покрытия для освещения лестничной клетки или внутреннего дворика.

Световой карман - помещение с естественным освещением, примыкающее к коридору и служащее для его освещения.

Стеклоблок - полое изделие, изготовляемое формованием (из стекломассы) и последующим свариванием двух составляющих элементов (полублоков). Применяется для заполнения световых проемов в стенах, устройствах светопрозрачных перегородок.

Стеклопакет - строительное изделие из двух или более листов стекла, соединенных по периметру металлической рамкой (обоймой). Замкнутые полости между стеклами заполняются осушенным воздухом. Применяется для остекления зданий.

Стояк - вертикальный трубопровод внутри жилого, общественного или производственного здания, проходящий через все этажи, для подачи воды (газа) через ответвления (подводки) к водозаборным (газовым) приборам и пожарным кранам или для отвода сточных вод от санитарных приборов и различных приемников.

Тамбур - проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.

Терраса - огражденная открытая пристройка к зданию в виде площадки для отдыха, которая может иметь крышу; размещается на земле или над нижерасположенным этажом.

Фасад - наружная лицевая сторона здания, сооружения; главная передняя сторона здания.

Цоколь - нижняя часть наружной стены здания или сооружения, лежащая непосредственно на фундаменте и подвергающаяся частым механическим, температурным и другим воздействиям.

Шибер - задвижка, заслонка, например, в дымоходах, трубопроводах и т. п.

Эркер - часть внутреннего помещения, выступающая из плоскости стены. Эркер представляет собой небольшой застекленный (треугольный, полукруглый, многогранный) выступ в наружной стене, который устраивают на всю высоту фасада, начиная со второго этажа.

Электротехника [63]

Электроустановки - совокупность машин, аппаратов, линий и вспомогательного оборудования, предназначенных для производства, передачи и распределения электрической энергии и преобразования ее в другие виды энергии.

Электрическая сеть - совокупность электроустановок для передачи и распределения электрической энергии, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, работающих на определенной территории.

Электроприемник - аппарат, агрегат, механизм, предназначенный для преобразования электроэнергии в другой вид энергии.

Потребитель электроэнергии - электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.

Электропроводка - совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями, установленными в соответствии с ПУЭ.

Открытая электропроводка - проложенная по поверхности стен, потолков, по фермам и другим строительным конструкциям зданий и сооружений, по опорам и т.д.

Скрытая электропроводка - проложенная внутри конструктивных элементов зданий и сооружений (в стенах, потолках, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

Прокладка проводов и кабелей осуществляется в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуренных бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

Наружная электропроводка - проложенная по наружным стенам зданий и сооружений, под навесами, между зданиями на опорах вне улиц, дорог и т. п.

Воздушная линия электропередачи (ВЛ) до 1 кВ - устройство для передачи и распределения электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изоляторов и арматуры к опорам или кронштейнам, стойкам на зданиях или сооружениях.

Ответвление от ВЛ до 1 кВ к вводу - участок проводов от опоры ВЛ до ввода.

Ввод ЛВ - электропроводка, соединяющая ответвление от ВЛ и внутреннюю электропроводку, считая от изоляторов, установленных на наружной поверхности (стены, крыши) здания или сооружения, до зажимов вводного устройства.

Аппарат защиты - аппарат, автоматически отключающий защищаемую электрическую цепь при ненормальных режимах.

Распределительное устройство - электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства, а также устройства защиты, автоматические и измерительные приборы.

Подстанция - электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов или других преобразователей энергии, распределительных устройств, устройств управления и вспомогательных сооружений.

Вводное устройство - совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть.

Вводно-распределительное устройство (ВРУ) - совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть, а также на отходящих от ВРУ линиях.

Главный распределительный щит (ГРЩ) - щит, через который производится снабжение электроэнергией всего здания или его обособленной части.

Распределительный пункт, групповой щиток - пункт, щиток, на котором установлены аппараты защиты и коммутационные аппараты отдельных электроприемников (групп).

Питающая сеть - сеть от распределительного устройства подстанции или ответвление от линии электропередачи до ВРУ, а также от ВРУ до ГРЩ и до распределительных пунктов и групповых щитков.

Групповая сеть - сеть, питающая светильники.

Распределительная сеть - сеть, питающая силовые электроприемники .

Заземлитель - проводник или совокупность проводников, находящихся в соприкосновении с землей.

ПРИЛОЖЕНИЕ 3

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ НА ПЛАНАХ И СХЕМАХ
