1.10. Бытовая газовая аппаратура

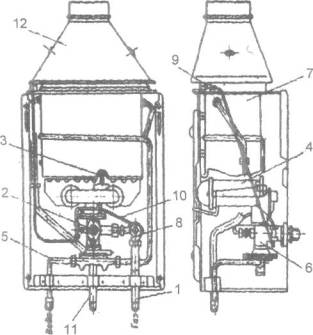

Рис. П. 1.95. Аппарат водонагревательный проточный газовый бытовой типа ВПГ:

1 - газопровод; 2 - кран блокировочный газовый; 3 - горелка запальная; 4 - горелка основная; 5 - патрубок холодной воды; 6 - блок водогазовый с тройником горелки; 7 - теплообменник; 8 - автоматическое устройство безопасности по тяге с электромагнитным клапаном; 9 - датчик тяги; 10 - термопара; 11 - патрубок горячей воды; 12 - газоотводящее устройство

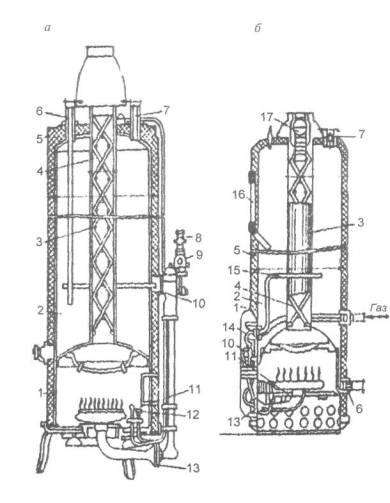

Рис. П. 1.96. Емкостные газовые водонагреватели:

а - АГВ-80; б - АГВ-120;

1 - кожух; 2 - бак; 3 - жаровая труба; 4 - удлинитель потоков газов; 5 - теплоизоляция; 6 - патрубок холодной воды; 7 - патрубок горячей воды; 8 - газовый кран; 9 - электромагнитный клапан; 10 - терморегулятор;11 - запальник; 12 - термопара; 13 - газовая горелка; 14 - блок автоматики; 15 - термобаллон; 16 - термометр; 17 - прерыватель тяги

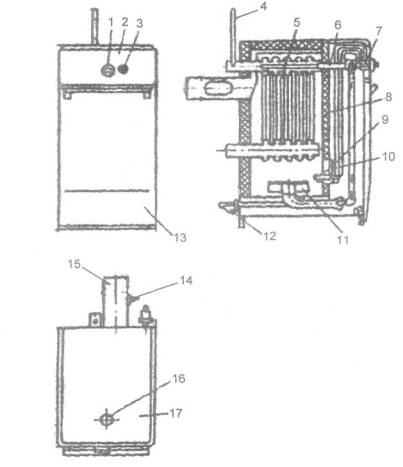

Рис. П. 1.97. Газовый отопительный аппарат с водяным контуром типа ОАГВ-Ю-3-У / модель 2203:

1 - ручка крана; 2 - щиток; 3 - кнопка электромагнитного клапана; 4 - термометр; 5 - водонагреватель; 6 - терморегулятор; 7 - электромагнитный клапан; 8 - кожух; 9 - запальник; 10 - съемная рама; 11 - горелка; 12 - фильтр; 13 - дверца; 14 - датчик тяги; 15 - терморегулятор; 16 - смотровое окно; 17 - крышка верхняя

Рис. П. 1.98. Газовая плита с баллоном:

1 - баллон; 2 -регулятор давления; 3 - газовая магистраль (металлическая трубка, резинотканевый рукав); 4 - газовая плита; 5 - газовые конфорки с горелками;6 - газовые краны; 7 - стекло дверцы духовки; 8 - дверца духовки; 9 - дверца нижнего отделения

Рис. П. 1.99. Баллон газовый для пропан-бутана (разрез):

1 - корпус; 2 - днище; 3 - башмак;4 - напрессованные подкладные кольца; 5 - горловина; 6 - латунные вентили; 7 - колпак

1.11. Печи, камины

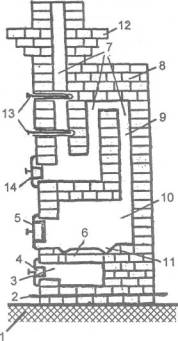

Рис. П. 1.100. Теплоемкая печь:

1 - фундамент; 2 - гидроизоляция; 3 - зольник; 4 - поддувальная дверка; 5 - топочная дверка; 6 - колосниковая решетка; 7 - дымоходы; 8 - перекрыша; 9 - жарковый канал; 10 - топливник; 11 - под; 12 -разделка; 13 - задвижки; 14 - прочистная дверка

Рис. П. 1.101. Нетеплоемкая печь ("буржуйка"):

1 - дверца зольника (поддувало);2 - колосниковая решетка; 3 - верхний настил; 4 - конфорка; 5 - дымоход (вертикальный участок); 6 - колено дымохода; 7 - горизонтальный участок дымохода; 8 - зонтик; 9 - боковая стенка; 10 - дверца топки; 11 - ножка

Рис. П. 1.102. Конструктивные элементы камина:

1 - зольник; 2 - под;3 - топливник; 4 - задняя стенка; 5 - дымовой карниз; 6 - дымовая камера, 7 - клапан или задвижка; 8 - дымовая горловина; 9 - площадка,10 - барьерная решетка; И - топочное отверстие

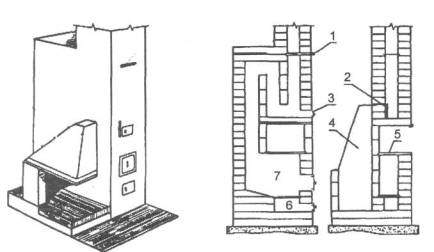

Рис. П. 1.103. Печь-камин:

1 - задвижка; 2 - задвижка камина; 3 - чистка; 4 - дымосборник; 5 - чугунная плита; 6 - зольник; 7 - колосник

1.12. Сварочное оборудование

Оборудование для газовой сварки и резки

Рис. П. 1.104. Газовый баллон:

1 - днище; 2 - башмак; 3 - корпус баллона; 4 - горловина; 5 - запорный вентиль; 6 - предохранительный колпак (заполнение ацетиленового баллона - ацетон и пористый наполнитель)

Рис. П. 1.105. Редуктор обратного действия:

1 - крышка; 2 - регулирующий винт; 3 - нажимная пружина;4 - гибкая резиновая мембрана; 5 - передаточный диск со штоком; 6 - манометр; 7 - обратная пружина; 8 - камера высокого давления; 9 - клапан; 10 - седло клапана; 11 - манометр; 12 - предохранительный клапан; 13 - камера низкого давления

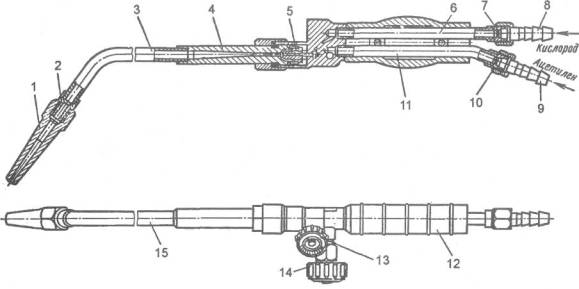

Рис. П. 1.106. Горелки сварочного типа Г-2-02 и Г-3-02:

1 - мундштук; 2 - ниппель; 3 - трубка; 4 - смесительная камера; 5 - инжектор; 6, 11 - трубка; 7, 10 - накидная гайка и штуцер; 8, 9 - ниппель; 12 -. корпус; 13 - ацетиленовый и кислородный вентиль;14 - регулировочный винт; 15 - наконечник

:

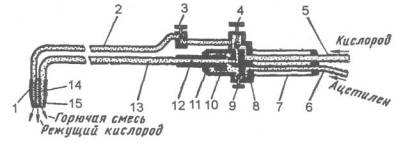

Рис. П. 1.107. Принципиальная схема инжекторного резака

1 - головка резака; 2 - трубка режущего кислорода; 3 - вентиль;4 - регулировочный кислородный вентиль; 5 - ниппель для присоединения кислородного рукава; 6 - ниппель для присоединения ацетиленового рукава;7 - рукоятка; 8 - корпус; 9 - регулировочный ацетиленовый вентиль; 10 - инжектор; 11 - накидная гайка; 12 - смесительная камера; 13 - трубка; 14 - внутренний мундштук; 15 - наружный мундштук

Таблица П.1.3

Окраска газовых баллонов

Газ

Окраска баллонов

Текст надписи

Цвет надписи

Цвет полосы

Кислород

Голубая

Кислород

Черный

-

Ацетилен

Белая

Ацетилен

Красный

-

Нефтегаз

Серая

Нефтегаз

Красный

-

Пропан (бутан)

Красная

Пропан(бутан)

Белый

-

Бутилен

Красная

Бутилен

Желтый

Черный

Природный газ

Красная

Природный газ

Белый

-

Азот

Черная

Азот

Желтый

-

Аргон

Серая

Аргон

Зеленый

-

Водород

Зеленая

Водород

Красный

-

Гелий

Коричневая

Гелий

Белый

-

Углекислота

Черная

Углекислота

Желтый

-

Оборудование для электросварки

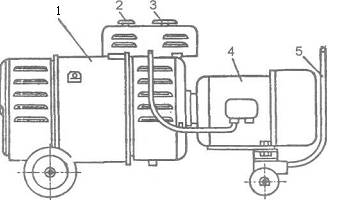

Рис. П. 1.108. Сварочный преобразователь ПСО-315М:

1 - сварочный генератор постоянного тока; 2 - ручка регулировочного реостата; 3 - включатель электродвигателя; 4 - электродвигатель переменного тока; 5 - ручка для перемещения преобразователя

Рис. П. 1.109. Передвижной сварочный трансформатор типа ТД:

1 -металлический кожух; 2 - ручка для перевозки; 3 - крышка; 4 - рукоятка трансформатора для плавного изменения сварочного тока; 5 - переключатель диапазонов сварочного тока; 6 - рым-болты; 7 - токоуказатель (имеет шкалу малых и шкалу больших токов, размещенных под стеклом)
