1.9. Сложная бытовая техника

Холодильники

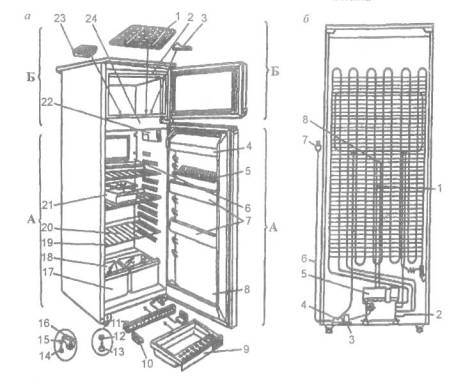

Рис. П. 1.85. Холодильник NORD-214-1 КШД-280/45:

а - общий вид: А - холодильная камера; Б - морозильная камера; 1 - решетка; 2 - испаритель морозильной камеры; 3 - лопатка; 4 - емкость с крышкой; 5 - вкладыш; 6 - испаритель холодильной камеры; 7 - барьер полки; 8 - дверь холодильной камеры; 9 - сосуд для талой воды;10 - уголок; 11 - декоративная планка; 12 - гайка; 13 - опора; 14, 15 - болты с шайбой; 16 - ролик; 17 - сосуд для овощей и фруктов; 18 - полка-стекло; 19 - обрамление полки; 20 - полка; 21 - бак с крышкой; 22 - блок приборов; 23 - форма для льда; 24 - поперечина; б - вид сзади:1 - водоотвод; 2 - компрессор; 3 - пускозащитное реле; 4 - клеммная колодка;5 - сосуд для талой воды; 6 - соединительный провод; 7 - вилка; 8 - патрубок

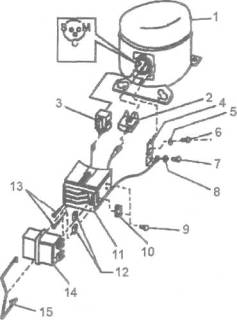

Рис. П. 1.86. Оборудование моторного отсека холодильника Ariston:

1 - корпус компрессора; 2 - защитное термореле; 3 - пусковое реле; 4 - контактная пластина заземления; 5 - пружинная шайба; 6 - крепежный винт; 7 - винт крепления провода заземления; 8 - зубчатая шайба; 9 - крепежный винт; 10 - закладная гайка; 11 - коммутационная коробка; 12 - гнезда крепления проводов; 13 - крепежные винты; 14 - крышка коммутационной коробки; 15 - пружинный зажим

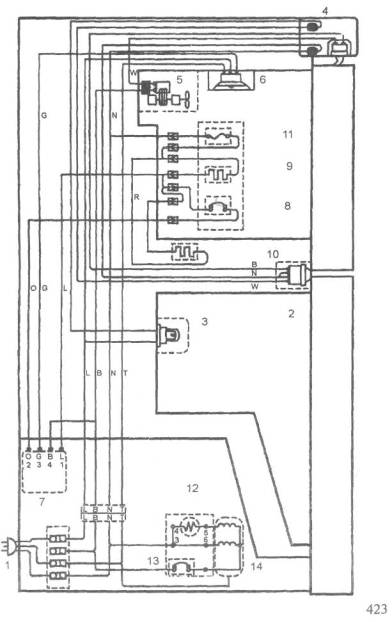

Рис. П. 1.87. Компоновочная электрическая схема холодильника Ariston:

1 - сетевой провод; 2 - кнопка дверцы холодильного отделения; 3 - лампа; 4 - кнопка дверцы морозильного отделения; 5 - мотор вентилятора морозильного отделения; 6 - термостат; 7 - таймер размораживания; 8 - термостат размораживания; 9 - нагреватель испарителя; 10 - нагреватель поддона морозильного отделения; 11 - термопредохранитель (на 60 °С); 12 - пусковое реле компрессора; 13 - термореле компрессора; 14 - компрессор

Стиральные машины

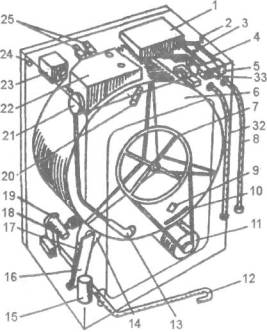

Рис. П. 1.88. Автоматическая стиральная машина "Вятка-автомат- 12":

1 - дозатор моющих средств; 2 - опора; 3 - цилиндрические пружины; 4 - шланг; 5 - электрический клапан; 6 - стиральный бак; 7 - шкив; 8 - заливной шланг; 9 - датчик температуры; 10 -электронагреватель; 11 - электродвигатель; 12 -сливной шланг; 13 - шланг датчика уровня; 14 -пластина амортизатора; 15 - конденсатор; 16 - пружина амортизатора; 17 - диск фрикционный; 18 - электронасос; 19 - фильтр; 20 - дренажная труба; 21 - датчик уровня воды; 22 - противовес; 23 - командоаппарат; 24 - сигнальная лампа; 25 - переключатель программ; 26 - ручка командоаппарата; 27 - передняя стенка корпуса; 28 - корпус машины; 29 - крышка для люка загрузочного отверстия; 30 - крышка корпуса; 31 - ящик дозатора моющих средств; 32 - шланг подвода горячей воды; 33 - электромагнитный клапан (одноходовой)

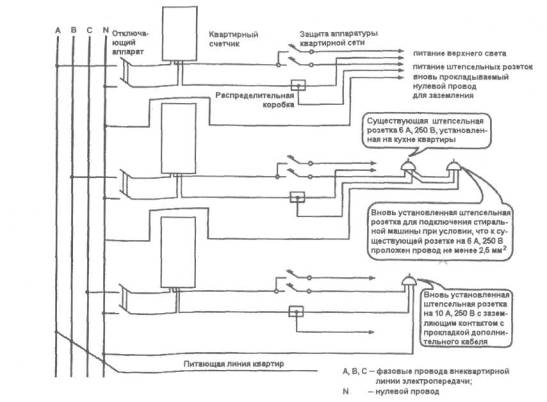

Рис. П. 1.89. Варианты подключения автоматической стиральной машины к электросети

Телевизоры

Рис. П. 1.90. Внешний вид телевизора "Витязь 51 ТЦ6010":

1 - крышка устройства управления; 2 - кнопка "Сеть "; 3 - корпус; 4 - экран кинескопа

Рис. П. 1.91. Вид телевизора "Витязь 51 ТЦ 6010" сзади со снятым кожухом:

1 - блок кинескопа; 2 - плата кинескопа; 3 - корпус; 4 - кронштейн моношасси; 5 - плата моношасси; 6 - устройство акустическое; 7 - модуль управления

Рис. П. 1.92. Унифицированное шасси телевизора ЗУСТ:

1 - модуль цветности А2; 2 - субмодуль цветности А2.1; 3 - плата кинескопа; 4 - высоковольтный соединитель; 5 - модуль строчной развертки А7; 6 - модуль кадровой развертки А6; 7 - субмодуль коррекции растра А7.1; 8 - модуль питания А4; 9 - соединительная розетка модуля строчной развертки; 10 - соединительная розетка модуля кадровой развертки; 11 - соединительная плата A3; 12 - розетка для контроля импульсных и постоянных напряжений на плате A3; 13 - соединительная розетка модуля цветности; 14 - соединительная розетка модуля радиоканала; 15 - субмодуль синхронизации А1.4; 16 - субмодуль радиоканала А1.3; 17 - селектор каналов метровый А1.1; 18 - селектор каналов дециметровый А 1.2; 19 - модуль радиоканала А1; 20 - умножитель; 21 - ТВС - трансформатор высоковольтный строчный

Микроволновые печи

Рис. П. 1.93. Составные части микроволновой печи:

1 - передняя панель; 2 - смотровое окно; 3 - уплотнитель дверцы;4 - системы блокировки; 5 - панель управления

Рис. П. 1.94. Микроволновая печь, вид сбоку, со снятым кожухом:

1 - дверца; 2 -ручка таймера; 3 -ручка управления переменной мощностью приготовления; 4 - генератор СВЧ (магнетрон); 5 - крышка камеры; 6 - дроссель фильтра; 7 - плата с предохранителями и высокочастотным фильтром; 8 - кожух вентилятора; 9 - вентилятор; 10 - конденсатор сетевого фильтра; 11 - дроссель сетевого фильтра; 12 - трансформатор; 13 - звонок звуковой сигнализации; 14 - блок управления
