1.7. Лампы и светильники

Лампы

Рис. П. 1.59. Лампа накаливания:

1, 5 - выводы (один - с предохранительным звеном); 2 - тарелочка; 3 - цоколь; 4 - контакт; 5 - предохранительное звено; 6 - лопатка; 7 - штабик; 8 - крючки; 9 - электроды; 11 - колба; 12 - тело накала (спираль)

Рис. П. 1.60. Дуговая ртутная лампа:

1 - стеклянная колба;2 - покрытие люминоформом; 3 - кварцевая трубка;4 - основные вольфрамовые электроды; 5 - дополнительные вольфрамовые электроды;6 - резистор; 7 - цоколь с резьбой; 8 - контактная часть цоколя

Обозначения ламп накаливания:

В - вакуумная;

Г - газонаполненная с аргоновым наполнением моноспиральная;

Б - биспиральная аргоновая (из нити сделана спираль, а из нее свернута еще одна спираль);

БК - биспиральная криптоновая

Патроны для ламп накаливания

Бывают настенные, потолочные, с прижимными кольцами для крепления абажура, с резьбой для привинчивания стержней настольных ламп и др.

Материал корпусов - пластмасса или фарфор, керамика (для сырых помещений и ламп большой мощности).

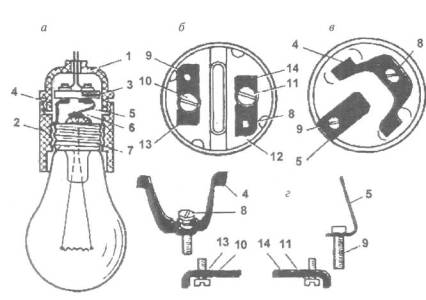

Рис. П. 1.61. Резьбовой патрон для ЛН с цоколем Е27:

а - устройство патрона; б - вкладыш со стороны винтов; в - вкладыш со стороны контактов; г - детали разобранного вкладыша; 1 - верхняя свинчивающаяся часть патрона; 2 - нижняя свинчивающаяся часть патрона; 3 - вкладыш; 4, 5 - пружинные контакты вкладыша; 6 - центральный контакт цоколя лампы; 7 - гильза цоколя лампы; 8, 9, 10, 11 - винт крепежный; 12 - фарфоровое основание; 13, 14 - контактный зажим

Рис. П. 1.62. Патрон для ламп накаливания с цоколем Е14:

1 - патрон в сборе;2 - верхняя свинчивающаяся часть патрона;3 - нижняя свинчивающаяся часть патрона;

4 - винт крепления; 5 - контакт кольцевой; 6 - центральный пружинный контакт

Светильники с лампами накаливания

Рис. П. 1.63. Настенный светильник:

1 - патрон; 2 - корпус светильника; 3 - колпак из стекла

Рис. П. 1.64. Потолочный светильник:

1 - абажур; 2 - корпус;3 - отверстие для ввода проводов; 4 - ниппели;5 - винты крепления абажура; 6 - скоба крепления патрона

Рис. П. 1.65. Настольная лампа:

1 - корпус лампы; 2 - патрон; 3 - ободок крепления абажура; 4 - абажур; 5 - выключатель; 6 - изолирующая втулка

Рис. П. 1.66. Светильник с пантографной системой:

1 - струбцина; 2 - подвижная ножка; 3 - пантографная система; 4 - винтовой зажим; 5 - выключатель; 6 - отражатель; 7 - кронштейн ножки

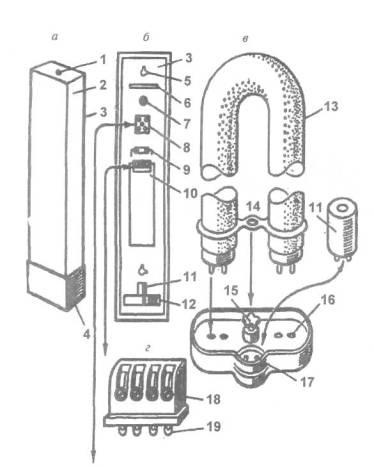

Рис. П. 1.67. Настенный светильник с фасонной U-образной люминесцентной лампой:

а - внешний вид; б - основание светильника; в - лампа светильника с гнездами; г - зажим;

I - винт; 2 - рассеивателъ; 3 - обортованное основание; 4 - съемная крышка; 5 - отверстие для крепления; б - пружинный ламподержателъ; 7 - отверстие для ввода проводов; 8 - колодка для присоединения; 9 - конденсатор; 10 - ПРА; II - стартер; 12 - патрон; 13 - лампа; 14 - перемычка; 15 - винт; 16 - гнезда для включения лампы; 17 - гнезда для стартера; 18 - винты; 19 - перья (лепестки

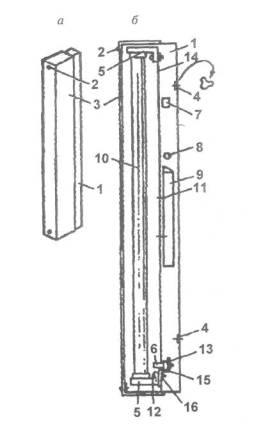

Рис. П. 1.68. Светильник настенный или потолочный с одной люминесцентной лампой:

а - общий вид; б - вид сбоку (разрез);

1 - основание; 2 - винты крепления рассеивателя; 3 - рассеиватель;4 - отверстия; 5 - патроны; 6 - стартер; 7 - колодка с зажимами; 8 - конденсатор; 9 - ПРА; 10 - лампа; 11 - винты; 12 - винтыс шайбами; 13 - стартеродержатель; 14 - отверстия планок; 15 - изогнутая скоба; 16 - корпус патрона
