1.6. Аппараты защиты электросети

Автоматические воздушные выключатели (автоматы)

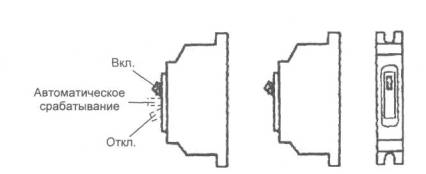

Рис. П. 1.54. Однополюсный выключатель АЕ-1031

Рис. П. 1.55. Трехполюсный выключатель АП50Б

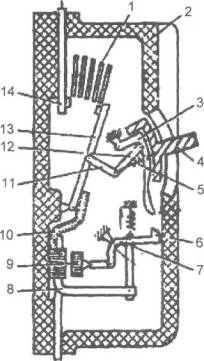

Рис. П. 1.56. Устройство автомата:

1 - дугогасительная решетка; 2 - крышка; 3 - деталь зацепления; 4 - рукоятка включения (отключения); 5 - пружина; 6 - зуб зацепления; 7 - рычаг; 8 - тепловой биметаллический расцепитель; 9 - максимальный (электромагнитный) расцепитель; 10 - гибкая связь; 11, 12 -рычаги; 13 - подвижный контакт; 14 - неподвижный контакт

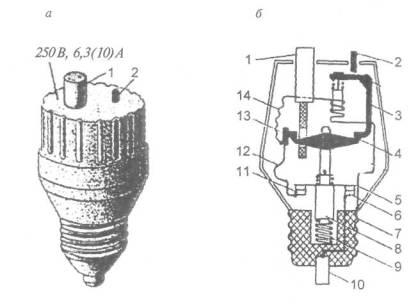

Рис. П. 1.57. Предохранитель автоматический резьбовой (автоматический выключатель) ПАР:

а - общий вид; б - вид в разрезе;

1 - кнопка включения; 2 - кнопка отключения; 3 - защелка; 4 - поворотный рычаг; 5 - контактный мостик; 6, 11 - неподвижные контакты; 7 - гильза; 8 - толкатель; 9 - пружина; 10 - центральный контакт; 12 - биметаллическая пластина; 13 - штифт; 14 - гибкий проводник

Таблица П.1.2

Маркировка и геометрические характеристики автоматических выключателей

Тип автомата	Максимальное значение номинального тока, А	Габаритные размеры, мм	Тип расцепителя	Расположение основной маркировки	Расположение дополнительной маркировки
АЕ-1031	16	20×90×66	1T	Справа от клавиши, К	На контактной системе расцепителя, Кр
АЕ-2010	10	56×102×72	3МТ
АЕ-2030	25	75×145×90	3МТ	Под клавишей, К
АЕ-2040	63	75×184×99	3МТ	Над клавишей, К
АЕ-2050	до 50	75×184×90	3МТ т
АЕ-2050	50-100	112×210×99	3МТ
А 3161	15	33×50×85	1T	Под клавишей, Кр	-
А 3163	50	104×153×85	3Т	Под клавишей, К	-
АП-50	50	77×144×88	2Т, МТ	Над кнопками, К	На кнопочном механизме под крышкой корпуса, К
АП-50	50	97×144×80	3Т, МТ

Плавкие предохранители

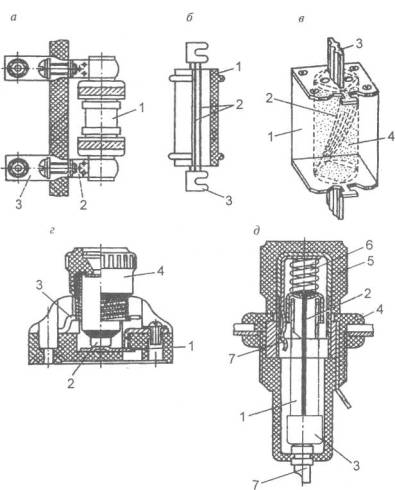

Рис. П. 1.58. Плавкие предохранители:

а - трубчатый в сборе с контактными стойками: 1 - патрон с плавкой вставкой; 2 - контактные стойки; 3 - контакты для подключения внешних проводов;

б - открытый патрон: 1 - трубка (фарфор, керамика, фибра и т. п.);2 - плавкая вставка (Си, Zn, Pb); 3 - контакты;

в - закрытый патрон с наполнителем: 1 - корпус предохранителя;2 - плавкая вставка; 3 - контакты; 4 - наполнитель (кварцевый песок);

г - пробочный резьбовой: 1 - нижний (торцевой) контакт; 2 - предохранитель;3 - боковой контакт; 4 - пробка с токопроводящей резьбой;

д - трубчатый стеклянный: 1 - стеклянная трубка; 2 - калиброванная проволока; 3 - токопроводящие контактные наконечники; 4 - корпус предохранителя; 5 - крышка; 6 - пружина; 7 - торцевой и боковой контакты
