1.3. Электросети
Воздушные и кабельные вводы

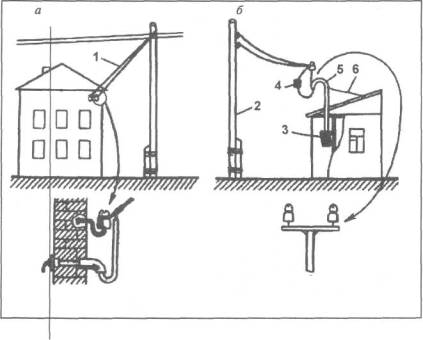

Рис. П. 1.28. Воздушные вводы в дома:
а - ввод в дом от воздушных линий; 6 - ввод в домик на садовом участке;
1 - изолированные провода; 2 - опора; 3 - вводный ящик; 4 - зажим; 5 - трубостойка; 6 - оттяжка

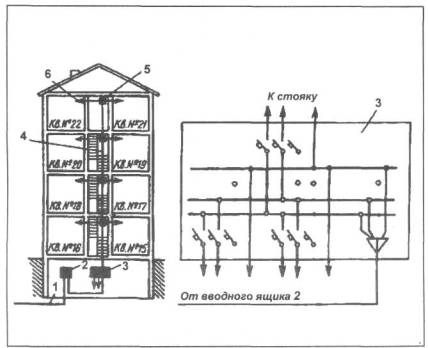

Рис. П. 1.29. Кабельный ввод в большой дом:
1 - питающий кабель; 2 - вводный ящик; 3 - распределительный щит; 4 - стояки; 5 - этажные щитки; 6 - провода, расходящиеся по квартирам
Этажные щитки, электрошкафы

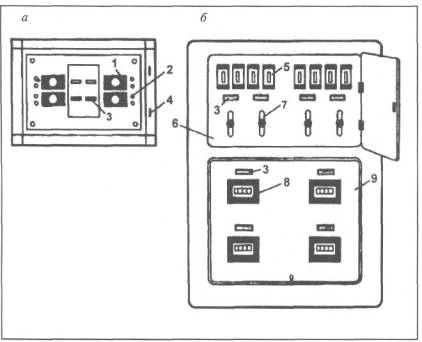

Рис. П. 1.30. Этажные щитки:
а - с одним отсеком; б - с двумя отсеками;
1 - предохранители; 2 - отверстия для ввода проводов;3 - надписи с номерами квартир; 4 - петли; 5 - автоматические выключатели; 6 - верхний отсек;7 - выключатели; 8 - окна в панели;9 - панель

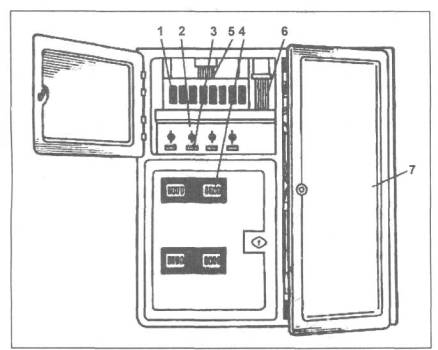

Рис. П. 1.31. Электрошкаф:
1-автоматические выключатели; 2 - выключатели; - таблички с номерами квартир; 4 - счетчики; провода, идущие в квартиры; 6 - провода стояка; 7 - дверца третьего отсека
Схемы электросети

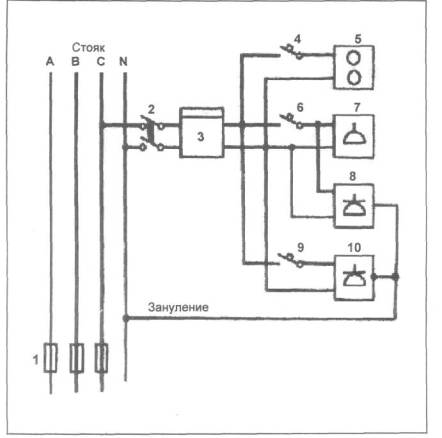

Рис. П. 1.32. Пример схемы квартирной групповой сети современного дома и ее присоединение к стояку:
1 - предохранители; 2 - двухполюсный пакетный выключатель; 3 - счетчик на номинальный ток 10 А; 4 - автоматический выключатель; 5 - питающая лампа общего освещения; 6 - автоматический выключатель на 16 А; 7 - штепсельные розетки; 8 - розетки в кухне; 9 - автоматический выключатель на 32 А; 10 - штепсельная розетка с защитным контактом для электроплиты
1.4. Провода, кабели, шнуры
Провода
Рис. П. 1.33. Одножильные, однопроволочные провода круглого сечения:
1 - жила (медная, алюминиевая, алюмомедная); 2 - изоляция (резина, ПВХ); 3 - оплетка (хлопчатобумажная пряжа) или оболочка (ПВХ)
Рис. П. 1.34. Многопроволочные одножильные и многожильные провода круглого сечения:
1 - жила многопроволочная; 2 - изоляция; 3 - оболочка или оплетка

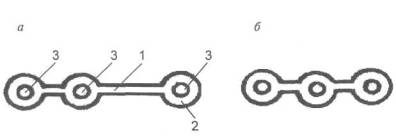

Рис. П. 1.35. Плоские многожильные провода:
а - плоский трехжильный провод с изоляцией с разделительным основанием; б - провод без разделительного основания;
1 - разделительное основание; 2 - изоляция; 3 - жила
Кабели

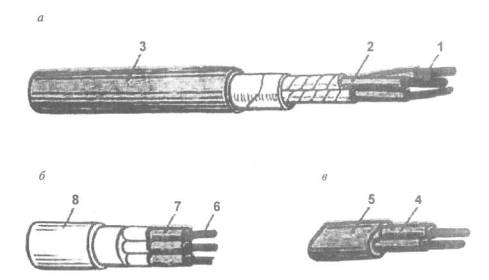

Рис. П. 1.36, Примеры исполнения кабелей: а - НРГ, АНРГ; б - СРГ, АСРГ; в - ВВГ, АВВГ;
1 - жилы; 2 - резиновая изоляция; 3 - резиновая оболочка; 4 - изоляция из ПВХ;
5 - оболочка их ПВХ; 6 - жилы; 7 - резиновая изоляция; 8 - свинцовая оболочка
Шнуры

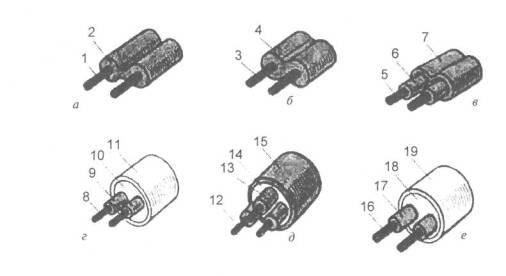

Рис. П. 1.37. Шнуры для электроприборов: а - ШВП-2; б - ШВП-1; в - ШВВП; г - ШРО; д - ШПС и ПВС; е - ШТР;
1,3- жилы; 2, 4 - ПВХ-пластикат; 5, 12 - жилы; 6, 13 - ПВХ-изоляция; 7, 15 - ПВХ-оболочка;
8, 16 - скрученные жилы; 9 - резиновая изоляция; 10, 14 - заполнение из синтетического волокна;
11 - оплетка из х/б или синтетической нити; 17 - изоляция; 18 - заполнение синтетическим волокном; 19 - оболочка
Таблица П.1.1
Диаметр проводника и соответствующее ему сечение
Диаметр, мм |
Сечение, мм2 |
Диаметр, мм |
Сечение, мм2 |
Диаметр, мм |
Сечение, мм2 |
0,08 |
0,005 |
0,51 |
0,204 |
1,35 |
1,43 |
0,09 |
0,007 |
0,53 |
0,221 |
1,40 |
1,54 |
0,10 |
0,008 |
0,55 |
0,238 |
1,45 |
1,65 |
0,11 |
0,010 |
0,57 |
0,255 |
1,50 |
1,77 |
0,12 |
0,011 |
0,59 |
0,273 |
1,56 |
1,91 |
0,13 |
0,013 |
0,62 |
0,302 |
1,62 |
2,06 |
0,14 |
0,015 |
0,64 |
0,322 |
1,68 |
2,22 |
0,15 |
0,018 |
0,67 |
0,353 |
1,74 |
2,38 |
0,16 |
0,020 |
0,69 |
0,374 |
1,81 |
2,57 |
0,17 |
0,023 |
0,72 |
0,407 |
1,88 |
2,78 |
0,18 |
0,025 |
0,74 |
0,430 |
1,95 |
2,99 |
0,19 |
0,028 |
0,77 |
0,466 |
2,02 |
3,20 |
0,20 |
0,031 |
0,80 |
0,503 |
2,10 |
3,46 |
0,21 |
0,035 |
0,83 |
0,541 |
2,26 |
4,01 |
0,23 |
0,042 |
0,86 |
0,581 |
2,44 |
4,68 |
0,25 |
0,044 |
0,90 |
0,636 |
2,63 |
5,43 |
0,27 |
0,057 |
0,93 |
0,679 |
2,83 |
6,29 |
0,29 |
0,066 |
0,96 |
0,729 |
3,05 |
7,31 |
0,31 |
0,075 |
1,00 |
0,785 |
3,28 |
8,46 |
0,33 |
0,086 |
1,04 |
0,850 |
3,53 |
9,75 |
0,35 |
0,096 |
1,08 |
0,916 |
3,80 |
11,30 |
0,38 |
0,113 |
1,12 |
0,985 |
4,10 |
13,20 |
0,41 |
0,132 |
1,16 |
1,057 |
4,50 |
15,80 |
0,44 |
0,152 |
1,20 |
1,130 |
4,80 |
18,00 |
0,47 |
0,173 |
1,25 |
1,230 |
5,00 |
19,60 |
0,49 |
0,188 |
1,30 |
1,330 |
|
|
