1.2. Мебель

Рис. П. 1.14. Одинарная кровать:

1 - ножная спинка; 2 - ножка; 3 - обвязка (царга); 4 - обтяжка матраца;5 - верхняя кромка головной спинки; 6 - головная спинка; 7 - боковая кромка головной спинки

Рис. П. 1.15. Матрац, изготовленный на пружинном блоке и настилочном материале (поролон):

1 - пружинный блок; 2 - покровочный слой; 3 - настилочный слой поролона с малой объемной массой; 4 - настилочный слой (шерсть); 5 - облицовочная ткань; 6 - поролон для формирования бортов с большой объемной массой; 7 - поролон для бортов

Рис. П. 1.16. Диван-кровать:

1 - внешняя поверхность боковины; 2 - спинка; 3 - внутренняя поверхность боковины; 4 - сиденье; 5 - торец сиденья; 6 - передняя часть боковины; 7 - передняя стенка основания дивана

Рис. П. 1.17. Кресло для отдыха:

1 - боковина (подлокотник); 2 - борт спинки; 3 - спинка; 4 - передняя часть боковины; 5 - подушка сиденья; 6 - передняя стенка основания кресла

Рис. П. 1.18. Письменный стол:

1 - крышка; 2 - ручка-кнопка; 3 - передняя стенка ящика; 4 - передняя стенка внутреннего полуящика; 5 - боковая стенка полуящика; 6 - боковая стенка полутумбы; 7 - продольная подножка; 8 - поперечная подножка

Рис. П. 1.19. Стол обеденный прямоугольный:

1 - крышка; 2 - кромка; 3 - обвязка (царга); 4 - ножка; 5 - передняя стенка ящика

Рис. П. 1.20. Стул:

1 - спинка; 2 - вертикальный брусок спинки; 3 - задняя ножка; 4 - обивка спинки; 5 - поперечный брусок спинки; 6 - сиденье; 7 - боковой брусок обвязки (царга); 8 - проножка; 9 - передняя ножка; 10 - рамка сиденья

Рис. П. 1.21. Табуретка:

1 - сидение; 2 - брусок обвязки; 3 - ножка; 4 - проножка; 5 - кромка сидения

Рис. П. 1.22. Кресло рабочее вращающееся:

1 - сиденье; 2 - спинка; 3 - подлокотники; 4 - станина (ножка); 5 - опора на роликах

Рис. П. 1.23. Тумбочка прикроватная:

1 - дно ящика; 2 - передняя стенка ящика; 3 - ручка ящика;4 - крышка тумбочки; 5 - боковая стенка тумбочки; 6 - ножка; 7 - боковая стенка ящика; 8 - торец передней стенки

Рис. П. 1.24. Трельяж:

1 - центральное зеркало; 2 - правая створка; 3 - зеркало створки;4 - крышка; 5 - правая дверца; 6 - передняя стенка наружного ящика; 7 - задний щит; 8 - боковая стенка; 9 - ножка

Рис. П. 1.25. Секретер:

1 - выдвижная (откидная) доска; 2 - внутренние полки для книг; 3 - верхняя доска; 4 - дверца (створка) шкафчика; 5 - нижняя правая дверца (створка); 6 - дно; 7 - перегородка; 8 - выдвижной ящик

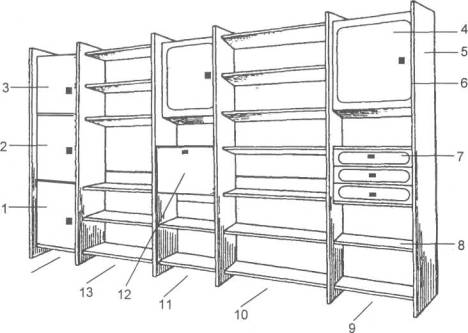

Рис. П. 1.26. Мебельная стенка:

1 - нижняя дверца 1-й секции; 2 - средняя дверца 1-й секции; 3 - верхняя дверца 1-й секции; 4 - дверца верхнего отдела 5-й секции; 5 - боковая стенка; 6 - передняя кромка боковой стенки; 7 - ящик выдвижной (передняя стенка); 8 - полка; 9 - 5-я секция; 10 - 4-я секция; 11 - 3-я секция; 12 - откидная дверца; 13 - 2-я секция; 14 - 1-я секция

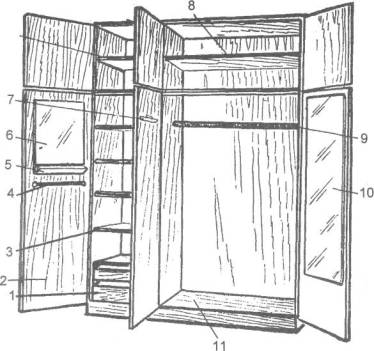

Рис. П.1.27. Шкаф трехдверный с антресолью:

1 - полуящик; 2 - дверь шкафа; 3 - полка выдвижная;4 - галстукодержатель; 5 - лоток для мелочей; 6, 10 - зеркала; 7 - дверца антресоли; 8 - полки антресоли стационарные;9 - скалка для плечиков; 10 - полшкафа
