6.2.2. Описание состояния проводов

Описание состояния проводов и кабелей может быть частью общего описания термических поражений на месте пожара. В этом случае описывается:

- сохранность изоляции, оплетки, оболочек проводов и кабелей в тех или иных зонах, их потемнение, расплавление, поверхностное обугливание, полное выгорание;

- наличие проплавлений в броне кабеля;

- состояние жил - изменение цвета, хрупкость металла, изменение сечения жил, мелкие подплавления и слипание (сплавление) отдельных проволок в жиле, оплавления (указать материал жилы - медь или алюминий).

В случае если важны термические поражения не вообще объектов в той или иной зоне пожара, а конкретного провода или кабеля, в описании, кроме отмеченного выше, должны присутствовать его идентификационные признаки:

- марка провода, кабеля (если она известна);

- количество жил;

- материал жил;

- сечение (или диаметр) жил;

- если жилы многопроволочные, то количество проволок в жиле и их сечение (диаметр);

- наличие и материал оплетки, брони;

- материал 1 -го слоя изоляции и ее цвет;

- материал 2-го слоя изоляции и ее цвет у разных жил и т. д.

6.2.3. Повреждения, оплавления проводов

К дефектам проводов, представляющим интерес при осмотре места пожара и потому требующим выявления и фиксации, относятся механические повреждения (надломы, разрезы, обрывы и т. д.), повреждения, возникающие под воздействием более легкоплавкого металла (растворение металла в металле) и оплавления.

Механические повреждения могут возникнуть до пожара или в ходе пожара и не иметь причинной связи с его возникновением. Могут, однако, и иметь - например, при полном или частичном изломе жил проводника и возникновении больших переходных сопротивлений (БПС) или преднамеренном их разрушении в целях совершения поджога, замаскированного под техническую причину. Бывают и ситуации, когда механическое повреждение визуально трудно отличить от дугового оплавления. Во всех такого рода подозрительных ситуациях участок провода должен быть изъят и направлен на лабораторные исследования.

Расплавления металла в металле возникают при попадании расплавленного алюминия на медь, латунь, сталь, олова или свинца на сталь и в некоторых других ситуациях. Возникающие термические поражения (расплавления, про плавления) внешне похожи на последствия электродуговых процессов, и для установления природы разрушения металла (сплава) также необходимо изъятие подозрительного объекта (в данном случае - провода) и направление его на лабораторные исследования.

Оплавления проводов наиболее заметны на исследуемой электропроводке. Они могут быть следствием:

- воздействия электрической дуги;

- воздействия внешнего тепла пожара;

- разогрева провода за счет тепловыделения при перегрузке или коротком замыкании (для провода это, по сути, разновидность перегрузки).

Провода, оплавленные теплом пожара, как правило, не представляют интереса с точки зрения установления причины пожара. Иное дело - провода с дуговыми оплавлениями.

Если проводов с оплавлениями немного, то все они могут быть изъяты для лабораторных исследований в целях установления природы оплавления и характера возможного дугового процесса (так называемые "первичное", "вторичное" КЗ). На крупном пожаре, на энергонасыщенном объекте, проводов с оплавлениями могут оказаться сотни, и все их изымать на исследование нецелесообразно. В этом случае необходима предварительная дифференциация дуговых оплавлений и оплавлений теплом пожара путем визуального осмотра проводов.

Визуальные признаки дугового оплавления. Главный признак такого оплавления - локальность. Оплавление обычно происходит в узкой зоне, где при коротком замыкании металл плавится в плазменном канале электрической дуги. На расстоянии 1-2 см от оплавления жила провода может не иметь явно выраженных изменений (если вторичный нагрев в ходе пожара не внесет соответствующие коррективы).

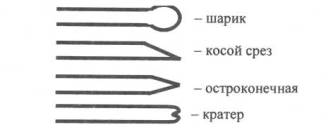

Форма дугового оплавления чаще всего шарообразная, но не только; в зависимости от взаимного положения поверхностей, между которыми произошел дуговой разряд, дуговое оплавление может иметь форму косого среза, кратера (рис. 6.1).

лучистыми тепловыми потоками, конвективными потоками) не локализованы в одной точке или узкой зоне, как при КЗ, они рассредоточены по проводу. Термические поражения провода постепенно нарастают по мере приближения к месту основного оплавления - провод становится хрупким, меняется по сечению, отдельные проволоки в жилах спекаются между собой и не разделяются. Возможны мелкие множественные подплавления на поверхности провода. Крупные расплавленные капли ориентированы вниз вследствие земного притяжения.

Провода, оплавленные в результате токовой перегрузки, по внешним признакам очень трудно отличить от проводов, оплавленных теплом пожара; визуальные признаки у них практически те же. Дифференциация может быть проведена только путем лабораторных исследований.
