Терминология, применяемая при описании места пожара
При описании термических поражений материалов и конструкций рекомендуется пользоваться приведенной выше терминологией.
Общеупотребительные названия отдельных конструктивных элементов зданий, предметов мебели, бытовой техники приведены в приложении 1.
В целом же, называя при описании места пожара отдельные объекты (а тем более изымая их в дальнейшем в качестве вещественных доказательств), необходимо крайне ответственно подходить к этому вопросу. В названии должна содержаться бесспорная информация, а не догадки и предположения. Так, например, без лабораторных анализов неспециалисту сложно отличить чистую медь от бронзы и латуни, алюминий от силумина, алюмомагниевого сплава или титана, чистое золото от его имитации. Поэтому при наименовании описываемых объектов, во избежание недоразумений в дальнейшем, целесообразно ограничиваться терминами, содержащими очевидные признаки объекта. Указать, например, что это изделие из цветного металла или металла желтого или белого цвета. Если нет полной уверенности, что описываемая конструкция изготовлена из стали, а не чугуна, то лучше назвать ее конструкцией из черного металла.
Аналогичным образом не следует называть каким-либо конкретным изделием найденные на месте пожара остатки неизвестного прибора или устройства. Двусмысленная правовая ситуация может возникнуть, если, найдя на месте пожара нечто, похожее на расплавленный дюралевый корпус электронагревательного прибора, дознаватель напишет "расплавленные остатки чайника", а потом окажется, что у владельца квартиры не было чайника, а был кофейник. Поэтому лучше обходиться нейтральными терминами, например: "оплавленный металлический предмет размером столько-то на столько-то сантиметров, предположительно остатки электронагревательного прибора". Еще лучше формулировка: "предмет такой-то формы, размером столько на столько". Серьезные неприятности возможны, например, и в случае, если на месте пожара, да еще в очаговой зоне, найден кусок металлической спирали, записанный в протокол как "нагревательная спираль". Потом может оказаться, что она вовсе не нагревательная, т.к. сделана не из нихрома, а из обычной стали или даже меди, и выполняла совсем другие функции.
Выполнение измерений
Линейные измерения в обязательном порядке проводятся для определения и фиксации в протоколе размеров осматриваемых помещений, взаимного расположения предметов.
Описание термических поражений осуществляется с указанием линейных размеров зон выгорания, величин деформации, глубины обугливания и т. д. Например: "... у входной двери, со стороны коридора, от пола на высоте 20 см наблюдается потемнение слоя краски, на высоте 20-25 см переходящее в поверхностное обугливание. Глубина обугливания дверного полотна на высоте 0,5 м - 5 мм; на высоте 1,0 м - 12 мм; на высоте 1,5 м - 15 мм. В верхней части двери, на расстоянии около 10 см от ее верхней кромки и 8 см от левого торца имеется щелевой прогар размером 35 см по горизонтали и 3-5 см по вертикали".
Полезно измерить и нанести на план места пожара линейные размеры мебели, оборудования и расстояния между ними (это может понадобиться при анализе направленности и динамики возникновения и развития горения).
Обязательно измеряются и указываются в протоколе осмотра расстояния до стен и других предметов электронагревательных приборов и других потенциальных источников зажигания, обнаруженных на месте пожара.
Линейные размеры определяются с помощью рулетки, складного метра. Могут применяться специальные технические средства, указанные в гл. 9.
Измерение глубины обугливания древесины проводится методом пенетрации (протыкания). Делается это с помощью любого острого металлического предмета, например, шила, гвоздя, спицы. Такой предмет достаточно свободно протыкает уголь, но хуже входит в более плотную древесину. Правда, таким способом сложно измерить толщину слоя угля при минусовых температурах после тушения водой. При плюсовых же температурах или после размораживания угля на локальном участке сделать это не представляет трудности.
Лучше всего измерять глубину обугливания с помощью колумбуса - штангенциркуля-глубиномера, который имеет выдвижной хвостовик. Дознаватель или инженер ИПЛ обязательно должен иметь такой штангенциркуль - он пригодится не только при измерении глубины обугливания, но и при производстве других измерений.
Схема измерения глубины обугливания приведена на рис. 5.1.
Кроме толщины слоя угля hy, в точке измерения следует определить величину потери сечения конструкции hn. А глубина обугливания Н рассчитывается как сумма этих двух величин:
H=hy+hn |
(1) |
Измеренные на месте пожара величины Н можно и нужно использовать как критерий степени термического поражения древесины в различных зонах пожара.
В отличие от древесины в древесностружечных плитах (ДСП) не наблюдается достаточно четко выраженного различия по плотности между углем и недест-руктированной частью, поэтому измерить глубину обугливания Н довольно сложно. Для ДСП измеряется убыль сечения плиты hn в точке отбора пробы. Убыль сечения плиты за счет выгорания происходит уже с первых минут и последовательно возрастает с увеличением температуры и длительности нагрева.
Измерение так называемой величины относительной деформации металлоконструкций проводят в соответствии с рис. 5.2. Это отношение величины прогиба к величине участка конструкции, на которой этот прогиб наблюдается (b/l)

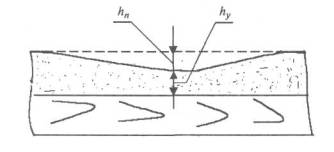

Рис. 5.1. Схема измерения глубины обугливания

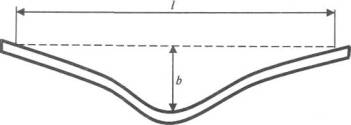

Рис. 5.2. Схема измерения величины относительной деформации:
b - максимальный прогиб конструкции; I - участок, на котором произошел прогиб
Величина b/l для однотипных конструкций наносится на план места пожара. Такая информация в первом приближении характеризует распределение зон термических поражений на месте пожара и может быть использована в поисках его очага.
Статический осмотр сопровождается фото - и видеосъемкой. Фото таблицы и видео кадры должны дополнять словесное описание, приведенное в протоколе осмотра. Правила съемки изложены в гл. 10, 11.
Видеосъемки сопровождается текстом, который комментирует кадры съемки.
