Протитанковий взвод мб на бтр

Протитанковий взвод батальйону - вогневий підрозділ артилерії, призначений для знищення танків та інших броньованих об'єктів противника, знищення вогневих засобів, у тому числі тих, що перебувають у фортифікаційних спорудах. Він використовується, як правило, в повному складі на закритій і пересіченій місцевості в повному складі чи по відділенням може надаватися ротам першого ешелону.

До складу протитанкового взводу механізованого батальйону на БТР входять: управління взводу, 2 протитанкових відділення і 2 гранатометних відділення.

В управлінні взводу: командир взводу, заступник командира взводу, 2 навідника кулеметів БТР, старший водій, водій (2 БТР).

До складу протитанкового відділення входять: командир відділення, старший оператор, оператор, 2 стрільці-номери обслуги, навідник кулемету, водій. Всього у відділенні налічується особового складу 7 чоловік; ПТКР 9П135 ”Фагот” – 2 од., БТР – 1 од.

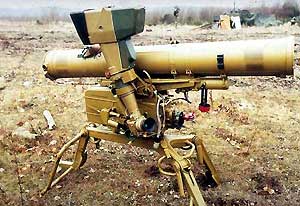

Переносний протитанковий ракетний комплекс "Фагот" призначений для ураження візуально видимих нерухомих і рухомих цілей зі швидкістю до 60 км/год (танків та інших броньованих малорозмірних цілей) на відстанях до 2 км, а ракетою 9М113 - до 4 км.

До складу гранатомет-ного відділення входять: командир відділення, с тар-ший навідник, 2 номери обслуги. Всього у відділенні налічується особового складу 4 чоловіка; СПГ- 9 «Копье» – 1 од. Особовий склад гранатомет-ного відділення, а також СПГ-9 на марші слідують в БТР управління взводу.

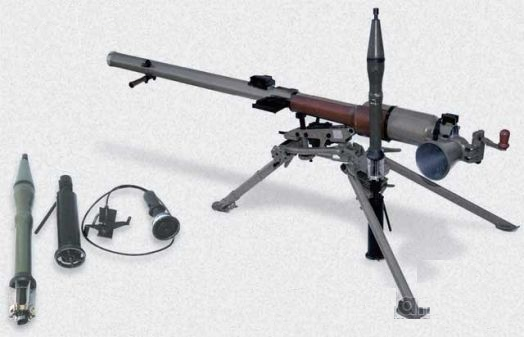

Станковий протитанковий гранатомет СПГ - 9 призначений для ураження танків, САУ й інших броньованих цілей, а також для знищення живої сили і вогневих засобів противника, що знаходяться в укриттях і спорудах. Гранатомет є гладкоствольною, безвідкатною, динамо-реактивною зброєю. При пострілі з гранатомета гази, що утворюються від згоряння порохового заряду, викидають гранату з каналу ствола, а частина порохових газів відводиться назад через сопло. При цьому утворюється реактивна сила, яка і врівноважує силу віддачі.

Гранатомет складається з наступних основних частин і механізмів:

• ствола з затвором; • електростріляючого механізму;

• прицільних пристосувань; • верстата; • колісного ходу.

Ствол гранатомета служить для напрямку польоту гранати і відведення порохових газів при пострілі. Він являє собою трубу, що має гладкий циліндричний канал калібру 73 мм, розширювальну камору і казенну частину.

Таким чином, всього у взводі налічується: особового складу – 28 чол., БТР – 4 од., ПТКР 9П135 „Фагот” – 4 од., СПГ - 9 –2од., а всього в мб на БТР за рахунок чотирьох протитанкових взводів є 15 протитанкових засобів: ПТКР „Метис” – 9 од., ПТКР 9П135 „Фагот” – 4 од., СПГ-9 – 2 од.

ТТХ протитанкових засобів мб на БТР

	Калібр (мм)	Д. стрльби (м)	Броне-пробів. (мм)	Швидко стрільн (п/хв)	Бк	Система управлінь	Обслуга	Вага (кг)	Вага ракети/ гранати	Vср/ Vмак. (м/сек)
Метис	93	40-1000	500-550	3-5	4	н/авт. по проводу	2	16,3
Фагот	120	70-2000	400	3		н/авт. по проводу	2	22,5	11,3/-	186/ 240
СПГ-9	73	1300 4500 (ОГ-9В)	300	5-6		-	4	47,6		435/ 700
РПГ-7	40;85(БЧ)	500	260	4-6		-	2	6,3
