6.Ведомость проемов дверей.
Проемы |
Элементы заполнения проемов |
||||
Тип по проекту |
Размеры в кладке, мм |
Кол-во мест |
Марка |
Обозначения |
Кол-во |
1 |
2100х1500 |
4 |
ДНГ21-15 |
ГОСТ 24698-81 |
4 |
2 |
2100х900 |
36 |
ДВГ21-9 |
ГОСТ 6629-89 |
36 |
3 |
2100х700 |
6 |
ДВГ21-7 |
ГОСТ 6629-89 |
6 |
4 |
2100х900 |
1 |
ДНГ21-9 |
ГОСТ 24698-81 |
1 |
7. Спецификация элементов заполнения оконных проёмов.
Марка |
Обозначение |
Наименование |
Кол-во |
Примеч. |
О-1 |
ГОСТ 11214-86 |
ОР 18-21 |
22 |
|
О-2 |
ГОСТ 11214-86 |
ОР 18-18 |
1 |
|
Экспликация полов.
Наименование или номер помещения по проекту |
Тип пола по проекту |
Схема пола или номер узла по серии |
Элементы пола и их толщина |
Площадь пола м2 |
7, 9, 11, 15, 16, 17, 18 |
1 |
|

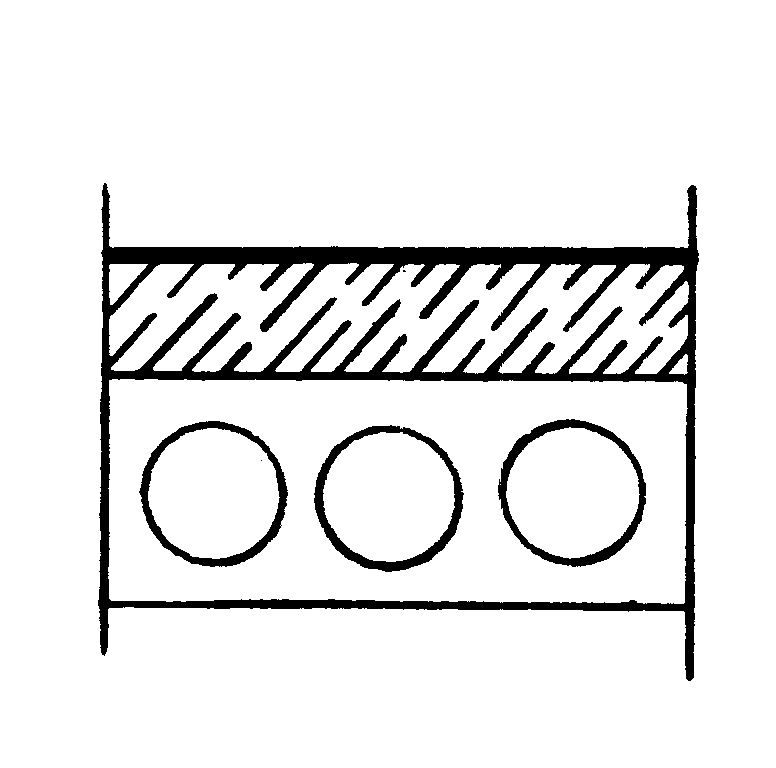

Линолеум – 8 Керамзитобетон – 60 Ж/б плита – 220 |
550,44 |
2, 3, 4, 6, 12 |
2 |
|
Керамическая плитка – 10 Цементная стяжка – 20 Ж/б плита – 220 |
126,78 |
1, 5, 8, 10, 13, 14
|
3 |
|

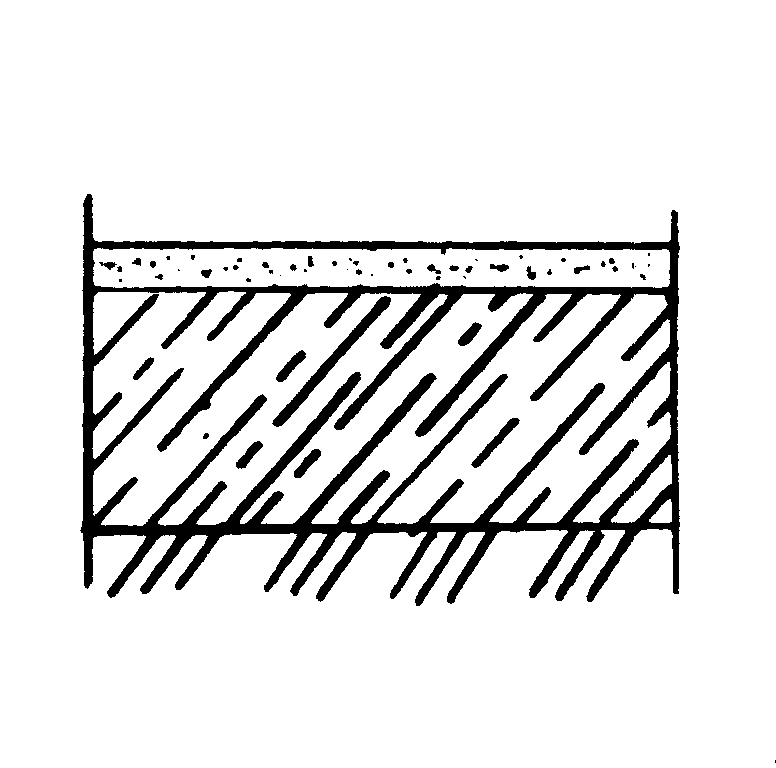

Цементная стяжка – 15 Бетонная подготовка – 150 Уплотнённый грунт |
176,7 |
9. Наружная и внутренняя отделка
Стеновые панели имеют отделочный слой из бетона М 100 с добавлением мраморной крошки, нанесенной в заводских условиях, поэтому дополнительной отделки не требуется. Необходимо выполнить только расшивку швов. Кирпичные участки стен оштукатуриваются, расшиваются под панель и окрашиваются полимерной краской под цвет панелей.
Ведомость внутренней отделки помещений
Наименова-ние или № помещения |
Потолок |
Стены, перегородки |
Низ стен |
Примечание |
|||
Площ. м2 |
Вид отделки |
Площ. м2 |
Вид отделки |
Площ. м2 |
Вид отделки |
||
2, 3, 4, 6 |
71,88 |
Затирка, известковая побелка. |
143,1 |
Штукатурка, затирка, известковая побелка. |
128,61 |
Штукатурка, глазурованная плитка |
На h=1,5м |
1, 5, 13, 14 |
150,6 |
Затирка, известковая побелка. |
449,64 |
Штукатурка, затирка, известковая побелка. |
— |
— |
— |
7, 8, 9, 10, 11, 12, 15, 16, 17, 18 |
631,44 |
Затирка, известковая побелка. |
834,48 |
Штукатурка, затирка, известковая побелка. |
744,66 |
Штукатурка, затирка, масляная окраска |
На h=1,5м |
