Завдання

до домашньої контрольної роботи

Таблиця 1

Спеціальність № аркуша	Назва завдань	ЕРГЕО	ПРКК
Титульний акруш		+	+
Аркуш 1	Лінії креслення . Шрифти	+	+
Аркуш 2	Тіла геометричні	+	+
Аркуш 3	Модель	+	+
Аркуш 4	З’єднання різьбові	+	+
Аркуш 5	Деталювання СК	+	+

Зразок оформлення титульного аркуша наведено на рис. 6

7

Міністерство освіти і науки України h5

Павлоградський технікум Національного гірничого університету h5

Контрольна робота №1 h10

з дисципліни «Інженерна графіка» h7

студента групи Ез–2–13 h7

Іванова Олега Вікторовича h7

Викладач: Н.І. Матвієнко Шифр 256 h7

м. Павлоград h7

вул. Леніна, 28, кв.7 h7

м. Павлоград h5

2013 h5

Рис. 6. Зразок оформлення титульного аркуша

Аркуш 1 «Лініії і шрифти»

Завдання до аркуша 1. Зразок виконаного аркуша 1 показано на рис.7.

На аркуші 1 виконують:

1. лінії креслення (рис.8);

2. приклад проведення ліній основних типів (контур деталі (рис.8);

3. великі букви, цифри й малі букви стандартного шрифту типу Б розміру 10 з нахилом під кутом 75⁰  за ГОСТ 2.304-81;

4. побудову ухилу і конусності. Завдання для побудови ухилу і конусності взяти з табл.4

в залежності від шифру студента.

1) Лінії креслення

Товщина ліній на кресленнях повинна відповідати ГОСТ 2.301-68. За то­вщиною лінії необхідно особливо стежити при виконанні креслень олівцем. Лінії повинні бути чіткими, тобто насиченого кольору. Параметри ліній креслення надані у таблиці 2.

Товщина ліній на кресленні має бути кратною вибраній товщині S суцільних основних ліній залежно від величини, складності і призначення креслення. Товщина ліній повинна бути однакові для всіх зображень на даному кресленні. При виконанні штрихових і штрих-пунктирних ліній треба проводити штрих однакової довжини.

Штрихова лінія починається і закінчується штрихом, а не відстанню між штрихами. При виконанні прямокутного контуру штриховою лінією в кутах збігаються штрихи, а не відстані між штрихами. Всі контури, які зустрічаються на шляху штрихової лінії повинні перетинатися штрихом, а не відстанню між штрихами. Рекомендується вибирати довжину штрихів 4 мм, а відстань між ними – 1 мм.

Штрихпунктирні лінії повинні закінчуватися штрихами, а не крапками. За контур деталі штрихи виходять на 2-3 мм. Центр кола позначають перетином штрихів, а не точ-

кою. У колах діаметром до 12 мм центрові лінії слід виконувати суцільними тонкими. Всі контури, які зустрічаються на шляху штрих-пунктирної лінії повинні перетинатися штри -хом. Рекомендується вибирати довжину штриха – 20 мм, а відстань між штрихами – 3мм.

Штрихи розімкнутої лінії можуть знаходиться на будь-якій відстані від контура деталі, але не ближче 3 мм.

8

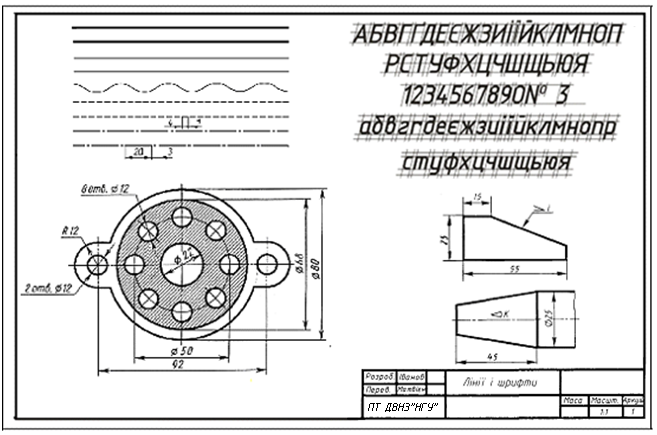

Рис.7. Зразок аркуша 1

2) Завдання на проведення ліній для усіх варіатнів

Рис.8. Завдання до аркуша 1

9

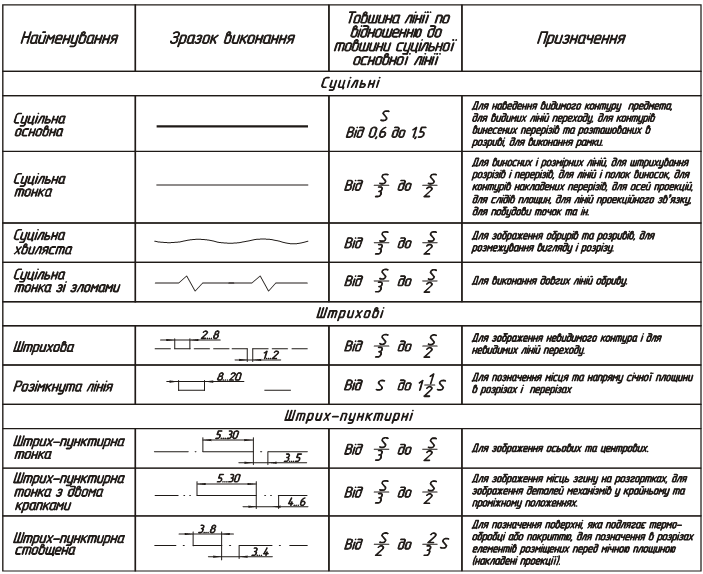

Лінії креслення

Таблиця 2

Горизонтальні лінії проводять з ліва на право, а вертикальні – знизу вгору. Коло креслять обертанням циркуля за рухом годинникової стрілки, трохи нахиливши циркуль уперед у напрямі руху олівця.

Рекомендується у відповідності до вимог стандарту вибрать наступні товщини ліній: для суцільної основної – 1 мм, для штрихової – 0,5 мм, для суцільної тонкої – 0,3 мм. Рекомендовані параметри штрихових і штрих-пунктирних ліній показано на рис.8.

Лінії одного й того ж виду повинні мати однакову товщину і приблизно рівні довжини штрихів. Лінії побудов треба проводити товщиною приблизно рівною 0,1 мм. Ці лінії на виробничих кресленнях не зберігаються.

Обведення креслення.

Перед остаточним обведенням креслення олівцем треба м’якою гумкою видалити з аркуша всі зайві лінії, а також плями, що утворилися від доторкання до креслення пальцями або крелярським приладдям. Лінії креслення слід обводити в такій послідовності:

1) осьові і центрові лінії; 4) горизонтальні прямі;

2. лекальні криві; 5) вертикальні прямі;

3. кола і дуги; 6) похилі лінії.

10

3) Параметри шрифту типу Б за ГОСТ 2.304-81 наведені в табл.3.

ГОСТ 2.304-81 встановлює такі розміри шрифту: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Розмір шрифту – величина, яка визначається висотою великих букв у міліметрах (h). Висота прописних літер виміряється перпендикулярно основі рядка. На рис.9 подано зразок написання букв і цифр стандартного шрифту типу Б з нахилом під кутом 75⁰ за ГОСТ 2.304-81.

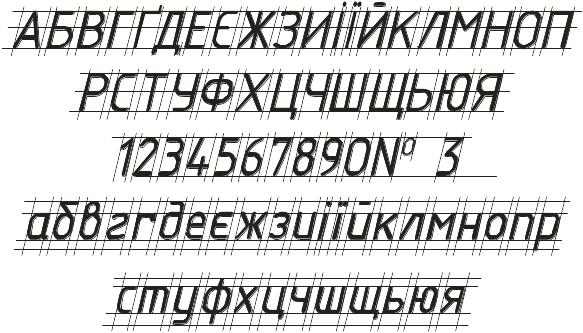

Рис. 9. Зразок написання букв і цифр стандартного шрифту типу Б за ГОСТ 2.304-81

Шрифт креслять на допоміжній сітці, утвореній допоміжними лініями, у проміжки між якими вписують літери. Необхідно розмітити тонкими лініями з нахилом 75⁰ ширину кожної літери, цифри і відстань між ними. Крок допоміжних ліній визначають залежно від товщини ліній шрифту (d).

Допоміжна сітка наноситься суцільними тонкими лініями; для прописних літер: Г, И, Л, П, Т,Ц ,Ш, Щ, Х достатньо провести дві горизонтальні лінії на відстані, рівній висоті букв (розмір шрифта), для букв Н, Ч, Е, Є, К, А, М, Ж – додатково проводять ще одну горизонтальну лінію по середині, на якій розташовуютьсередні елементи букв; для решти літер і цифр проводять ще дві горизонтальні лінії, на відстані 2/10 h від верхніх та нижніх ліній (рис. 10)

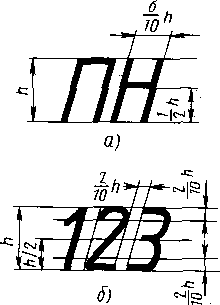

Рис. 10

Для побудови сітки для малих букв треба урахувати, що висота малих букв складає 7/10h; необхідно пам’ятати, що великі й малі букви мають різну ширину.

Іноді, при поєднанні окремих букв, спостерігається уявне збільшення проміжків між ними. Так буває, наприклад, при поєднанні в слові великих букв Г і А, Р і А, Т і А, Т і Л, або Т і у (Ту) тощо. У цих випадках ГОСТ рекомендує зменшувати відстань між буквами до 1/10 h, щоб позбавитися зорових розривів. Відстань між прописними літерами Г і Д дорівнює нулю.

11

Параметри шрифту типу Б у мм, ГОСТ 2.304-81

Таблиця 3
