«Інженерна графіка»
Завдання
та методичні вказівки до домашньої
Контрольної роботи
для студентів заочної форми навчання
напряму підготовки 050301 «Гірництво»
для спеціальностей:
- «Експлуатація та ремонт гірничого електромеханічного
обладнання та автоматичних пристроїв»
- «Підземна розробка корисних копалин»
Павлоград
2013
Інженерна графіка. Завдання та методичні вказівки до домашньої контрольної роботи для студентів заочної форми навчання напряму підготовки 050301 «Гірництво» для спеціальностей:
- «Експлуатація та ремонт гірничого електромеханічного обладнання та автоматичних пристроїв»
- «Підземна розробка корисних копалин»
Укладач: Н.І.Матвієнко, викладач вищої категорії Павлоградського технікуму Державного
вищого навчального закладу «Національний гірничий університет»
Схвалено цикловою комісією гірничих електромеханічних дисциплін
Протокол № ____ від “ ___” _____________20 ___ р.
Схвалено цикловою комісією гірничих технологічних дисциплін
Протокол № ____ від “ ___” _____________20 ___ р.
Схвалено методичною радою Павлоградського технікуму Державного ВНЗ «НГУ»
Протокол № ___ від “ ___” ______________20 ___ р.
ВСТУП
Мета виконання завдань:
закріпити теоретичні основи побудови ортогональних креслень геометричних образів:
навчитись логічно мислити та уявляти різноманітні комбінації геометричних образів у просторі, тобто розвивати просторове уявлення (мислення):
придбати навички “читати” креслення;
за допомогою креслень навчитись передавати свої думки і правильно розуміти думки інших
ПОРЯДОК ВИВЧЕННЯ ДИСЦИПЛІНИ
студентами заочного відділення
При вивченні курсу нарисної геометрії та інженерної графіки необхідно
дотримуватись таких загальних рекомендацій:
Дисципліну треба вивчати у чіткій послідовності і систематично.
Матеріал підручника повинен бути глибоко засвоєний. Необхідно уникати механічного запам’ятовування теоретичних викладок, окремих формулювань і способів розв’язування задач. Такі знання не міцні, вони швидко забуваються. Студент повинен розбиратись у теоретичному матеріалі і вміти використовувати його як загальну схему до розв'язування конкретних задач.
Велику допомогу у вивченні предмета дає конспект підручника або лекцій, який супроводжується особистими формулюваннями і охайно виконаними кресленнями. Складати конспект лекцій слід тільки при повторному вивченні теми.
Розв’язанню задач повинна бути приділена особлива увага, оскільки це найкращий спосіб глибокого і всебічного вивчення основних положень теорії. До того як приступити до розв’язання тієї чи іншої геометричної задачі, необхідно зрозуміти її умову і чітко представити схему розв’язання, тобто вказати послідовність виконання операцій, уявити собі положення у прсторі заданих геометричних образів.
На початковому етапі вивчення курсу нарисної геометрії корисно вдаватися до моделювання геометричних форм і їх комбінацій, що вивчаються.
Якщо у процесі вивчення курсу нарисної геометрії та інженерної графіки у студента виникли труднощі, він повинен звернутисяза консультацією до викладача.
Виконавши усі контрольні роботи і захистивши їх у співбесіді з викладачем, студент має право скласти екзамен або залік.
Викладач має право анулювати завдання і видати нове, якщо під час цієї співбесіди переконався, що студент виконав його не самостійно.
Загальні вказівки та вимоги до оформлення креслень
Контрольні завдання – це креслення, які виконуються в міру послідовного проходження курсу нарисної геометрії та інженерної графіки.
Кожне креслення захищається студентом у співбесіді з викладачем.
Завдання індивідуальні, подані у 100 варіантах.
Примітка: номер варіанта завдання відповідає номеру шифра, присвоєного
учбовою частиною технікуму.
3
Формати
Креслення виконуються на аркушах ватману стандартних форматів (ГОСТ 2.301-68).
У студентських роботах найбільш часто застосовують такі формати креслень :
А1 (594x841 мм); А2 (594x420 мм); АЗ (297x420 мм); А4 (297x210 мм).

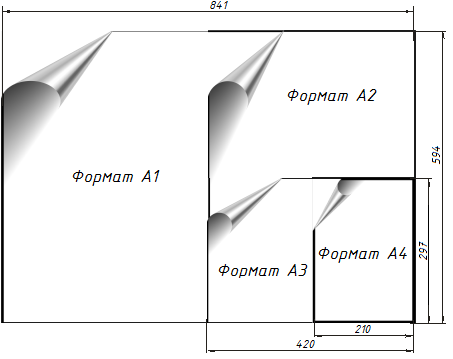

Рис.1. Основні формати.
Формати аркушів визначаються розмірами зовнішньої рамки, яка виконується суцільною тонкою лінією.
Креслення курсових та дипломних проектів виконуються на аркушах формату А1.
Всі завдання цієї контрольної роботи - на форматах А3 креслярського паперу, а аркуші 5 та 6 – на форматах А3 в клітинку.

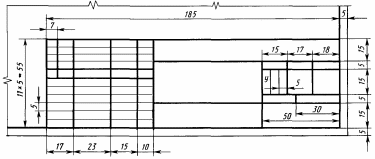

На відстані 5 мм від верхнього, нижнього і правого країв і 20 мм від лівого краю (поле для підшивки) проводять рамку поля креслення. У правому нижньому куті формату розміщують основний напис. Для оформлення аркушів 1-4 дозволяється користуватися основним написом, зразок якого наведено на рис.2.
Рис.2. Зразок оформлення аркушів 1-3
4
На інших аркушах викреслюють стандартний основний напис для креслень і схем. Зразок подано
на рис. 3.
Рис.3. Зразок основного напису для оформлення аркушів 4-5
Рис.4. Розташування основного напису на аркуші:
а) для формата А4; б) для форматів, більшихформата А4, при розташуванні основного напису вздовж довгої сторони аркуша; в) ) для форматів, більшихформата А4, при розташуванні основного напису вздовж короткої сторони аркуша
