2. Регулирование абсорбционных и выпарных установок.

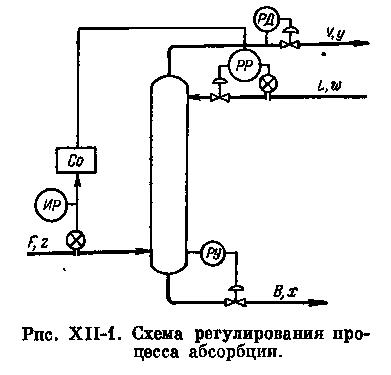

Регулированию в процессе абсорбции подлежат расходы паровой и жидкой фазы, проходящих через абсорбер. Скорость подачи сырья в паровой(газовой) фазе является нагрузкой абсорбера. Для регулирования состава обедненного газа на выходе из абсорбера изменяют расход абсорбента L. Температура и давление влияют на процесс абсорбции. Качественное регулирование состава каждого выходящего потока не обязательно и анализаторы на выходных трубопроводах обычно не устанавливаются. Более важно при проведении процесса абсорбции обеспечить минимальные потери или суммарные производственные затраты. Для этого м.б. применена система оптимального регулирования с прямой связью.

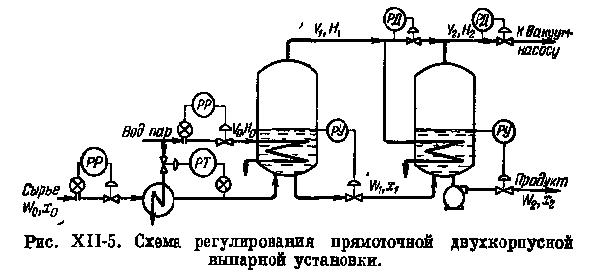

Основной регулируемой величиной процесса выпаривания является концентрация конечного раствора, которая м.б. определена по плотности, удельной электропроводности, по температуре кипения или температуре замерзания. Обычно эта концентрация регулируется путем воздействия на расход конечного раствора. При этом регуляторы уровней в ступенях воздействуют на входные потоки, влияя в итоге на скорость подачи исходного раствора в установку. Производительность установки можно поддержать на заданном уровне путем изменения расхода первичного греющего пара. Регулирование качества получаемого продукта м.б. осуществлено путем изменения либо подачи тепла, либо исходного раствора.
3. Регулирование отстаивания. Регулирование процессов очистки сточных вод, вентиляции и водоснабжения.

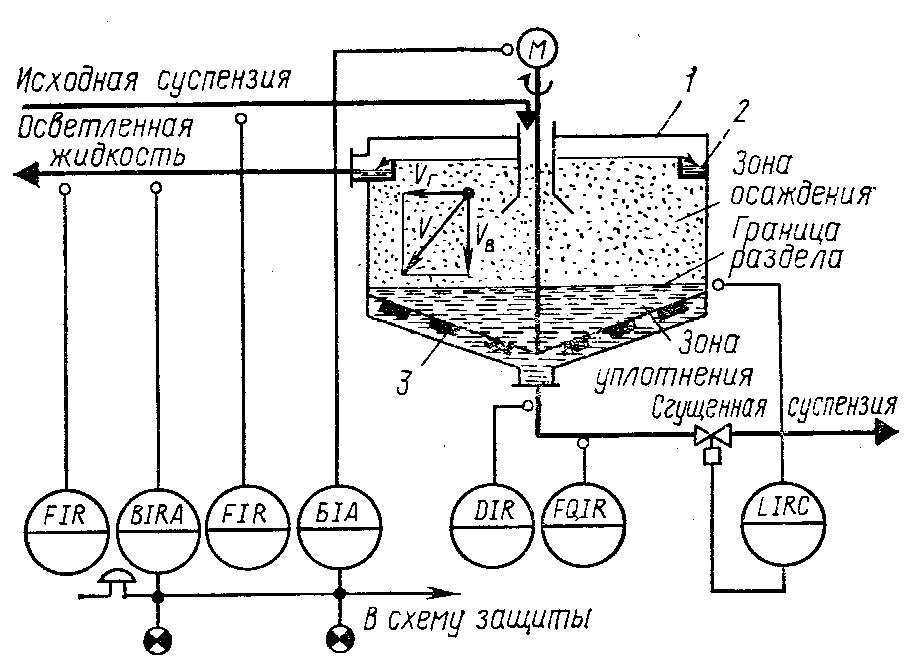

Типовая схема автоматизации процесса отстаивания:1 – отстойник; 2 – переливное устройство; 3 – мешалка; Б – момент на валу электродвигателя; В – мутность жидкости.
Показатель эффективности процесса- концентрация твердой фазы в осветленной жидкости. Цель управления поддержание ее на заданном значении.
Возмущающие воздействия- изменение расхода суспензии и концентрации твердой фазы в ней. Уровень жидкости в отстойнике поддерживается постоянным за счет свободного перелива осветленной жидкости. В отстойнике необходимо поддерживать на постоянной высоте границу раздела зон осаждения и уплотнения. Эта высота зависит от расхода сгущенной суспензии, поэтому регулирующее воздействие вносится изменением степени открытия специальных клапанов на линии сгущенной суспензии. В качестве контролируемых величин принимают расходы исходной и сгущенной суспензий, осветленной жидкости. (регулирование изменения расхода суспензии, регулирование плотности сгущенной суспензии, регулирование подачи коагулянта, регулирование режима работы гребкового механизма)

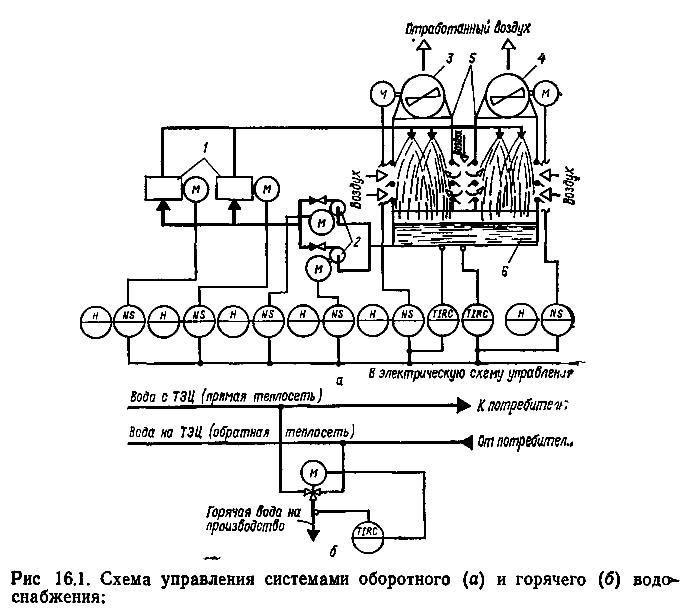

Нагретую в аппаратах воду вновь охлаждают атмосферным воздухом в специальных устройствах- вентиляционных градирнях. Необходимо стабилизировать температуру в сборном баке 6 градирни. Регулирование расхода горячей воды- изменением соотношения расходов воды.

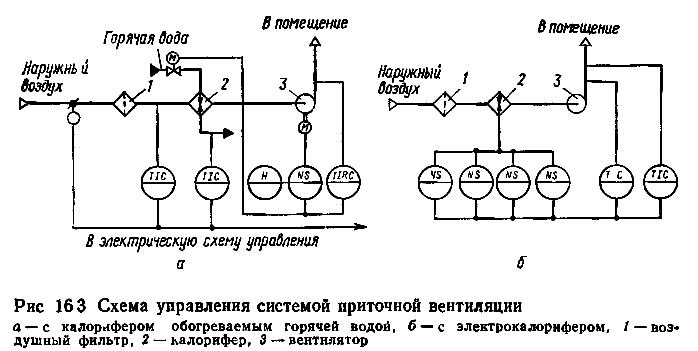

Приточная вентиляция: основной параметр регулирования- температура воздуха после вентилятора. Регулирование осуществляется изменением расхода горячей воды, подаваемой из теплосети. Одной из серьезных проблем при автоматизации приточных систем является защита калорифера от замерзания в зимнее время. Для этой цели предусматриваются два термометра сопротивления с позиционным регуляторами температуры.
