0. Эргономическое обеспечение ‑ это совокупность методов и средств, позволяющих повысить эффективность деятельности человека в АСУП.

1. Структуры сложных систем управления строятся с использованием иерархического и функциональных принципов выделения подсистем.

2. Первый (нижний) уровень иерархии состоит из множества систем управления отдельными технологическими операциями. Цель управления - выбор и поддержание заданных режимов выполнения технологических операций.

3. Второй (следующий) уровень иерархии включает системы управления производственными участками и технологическими линиями. Основная цель управления ‑ выбор и поддержание режимов совместного функционирования агрегатов станков и оборудования.Совокупность систем управления первого и второго уровней будет называться системой управления технологическими процессами (СУТП).

4. Третий уровень иерархии составляют системы управления цехами. Цель управления цехом ‑ организация выпуска заданного количества изделий конкретной номенклатуры с требуемым качеством и наименьшими затратами.

5. Объектом управления на четвертом уровне иерархии является непосредственно предприятие в целом. Цель управления ‑ организация совместного функционирования цехов для выпуска готовой продукции при заданных технико-экономических показателях. Совокупность систем управления третьего и четвертого уровней называют системой управления предприятием (СУП).

6. 25. Гибкие автоматизированные производства в хим. Технологии.

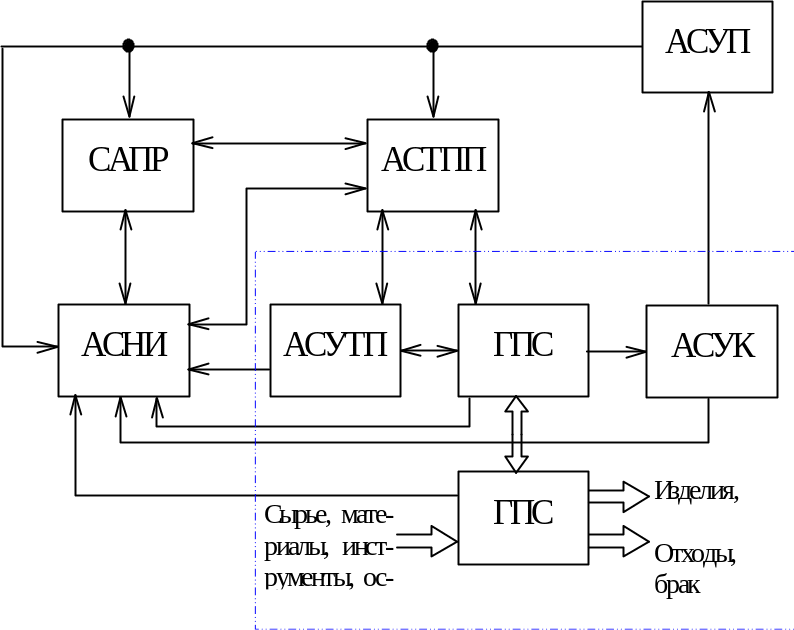

ГАП (гибкие автоматизированные производства) ‑ представляют собой гибкую автоматизированную систему, состоящую из одно или нескольких гибких производственных комплексов (ГПК), объединенных автоматизированной системой управления производством и транспортно складской автоматизированной системой, и осуществляющую автоматизированный переход на изготовление новых изделий при помощи САПР, АСНИ и АСУТП.

АСУП ‑ автоматизированная система управления предприятием,

АСТПП ‑ автоматизированная система технологической подготовки производства,

АСУ ТП ‑ автоматизированная система управления технологическим процессом,

АСУК ‑ автоматизированная система управления качеством изделия

АСНИ ‑ автоматизированная система научных исследований

САПР ‑ система автоматического проектирования изделий,

МТО ‑ материально-техническое обеспечение

ГПС ‑ гибкая производственная система

Условно по тоннажу продукции и структуре ее ассортимента все химические производства можно разделить на крупнотоннажные (от сотен до несколько тысяч тон в год), , и малотоннажные(от граммов до десятков тон).

Наряду с объемом выпуска в качестве классификационного признака производства используются характер ассортимента, по которому выделяются многоассортиментные (многопродуктовые, многономенклатурные) производства.

Построение ГАП ориентировано на производство лакокрасочных материалов, синтетических красителей и органических промежуточных продуктов, химических реактивов и особо чистых веществ, фото- и киноматериалов, товаров бытовой химии, изделий из пластмасс и композиционных материалов, а также пестицидов, синтетических лекарственных средств.

Для малотоннажных химических производств характерен обширный и непостоянный ассортимент продукции. Обновление ассортимента обычно сопровождается улучшением качества продукции и как, правило расширением ее номенклатуры.

0. В крупнотоннажном производствах (серной кислоты, аммиака, минеральных удобрений, продуктов основного органического синтеза и др.) ассортимент продукции и ее тоннаж, как правило, фиксированы, а технологические системы ориентированы на единственный продукт и функционируют преимущественно в непрерывных режимах.

26 Динамические свойства первичных преобразователей и учет их свойств при регулировании

Электрические средства измерения можно считать безинерционными

Средства измерения температуры

Основная трудность при изменении температуры (при выборе точки) связана с тем, что последнее распределенный параметр. Статические характеристики термопреобразователей считаются линейными. При измерении температуры газовых потоков необходимо учесть, что на показание влияет скорость потока, а также способ установки ПИП.

С точки зрения динамики первичные преобразователи представляют собой звено второго порядка, но в большинстве случаев динамические свойства преобразователя могут быть аппроксимированы этот элемент может быть заменен уравнением 1-порядка с учетом запаздывания. Время запаздывания от 3 до 30 сек, а постоянная времени может достигать 2-3 мин.

S_d ‑ У/t ‑ чувствительность датчика;

Т - постоянная времени; В свою очередь постоянная времени определяется по ворожению. С_i и m_i ‑ соответственно теплоемкость и масса деталей датчика; F_d ‑ поверхность датчика;  ‑ коэффициент теплоотдачи, определяющий процесс теплообмена между датчиком и измеряемой средой.

Динамика термопреобразователя зависит от условия теплообмена. С этой точки зрения термометр предположительно располагать в жидкой среде.

С динамической точки зрения предподчительнее бесконтактные. У пирометра от 0,3 до 3 сек.
