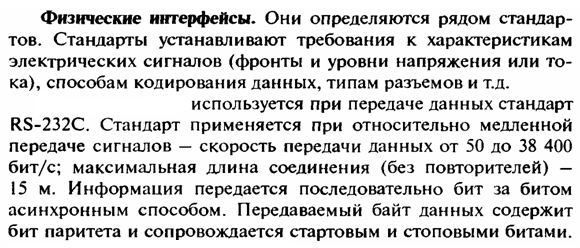

11) Каналы передачи данных. Физические интерфейсы

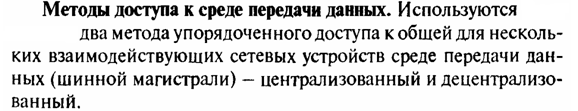

Централизованный – предполагает наделение 1 из узлов правами ведущего, др. узлы явл. ведомыми. Ведущий опр. Порядок и время доступа ведомых узлов к шине.
Децентр. – наделение правами ведущего группы устр-в сети.
12. Локальные сети. Топология сетей. Сетевые устройства.
Инфо обмен между различными уровнями упр-я, их интеграция в единую систему осуществляются посредством локальных вычислительных сетей — системы распределенной обработки данных, охватывающие относительно небольшие территории внутри отдельных предприятий и объединяющие с помощью общ. канала связи сотни абонентских узлов. Л-в-сети могут подключаться к другим локальным, а также региональным и глобальным сетям ЭВМ. Преимущества - снижение затрат материалов и времени производственного цикла.
Л-в-сети, обеспечивающие физ. и логическую связь между распределенными пром. контроллерами, измерительными преобразователями и ИМ и их интеграцию в единую систему управления технологическим процессом, называются локальными промышленными сетями (Ficldbus — «полевая» шина). Осн. требованиями к вычислительным сетям, эксплуатирующимся в промышленных условиях, являются простота монтажа, высокая надежность и высокая скорость передачи данных.
Топологии сетей
Топология сети описывает способ объединения различных сетевых устройств. Выбор топологии влияет на характеристики сети: способ доступа к сети, возможность ее расширения, надежность. Осн. топологиями являются шина, кольцо и звезда.
При построении вычислительных сетей используются д2 варианта подключения сетевых устройств: радиальное и магистральное. Радиальное соединение между двумя сетевыми устройствами называется соединением точка к точке. Магистральное соединение сетевых устройств, при котором они независимо выхолят на общую линию передачи, называется «многоточечным» соединением.
Наиболее простыми и распространенными являются сети с топологией типа шина. Для объединения группы устройств в сеть здесь применяется единый кабель. Кабель имеет несколько промежуточных ответвлений, которые используются для соединения магистрального провода с сетевыми устройствами. Тип соединения — многоточечный.
В топологии типа кольцо информация передается от узла к узлу последовательно по физическому кольцу. Каждый узел передает информацию только одному из узлов. Тип соединения - точка к точке. Приемный узел выступает в роли повторителя, регенерируя полученную информацию.
Топология типа звезда предполагает, что все сетевые узлы подключены собственным физическим каналом связи к центральному концентратору или контроллеру.
Тип соединения точка к точке. Информация от периферийного передающего узла поступает к другим периферийным узлам через центральный узел. Центральный узел должен отличаться повышенной надежностью, поскольку выход его из строя останавливает всю сеть. Выход из строя периферийного узла или одного физического канала связи отключает только один сетевой узел и не влияет на работоспособность остальной сети.
Сетевые устройства
Основными специализированными сетевыми устройствами, используемыми в локальных сетях, являются:
• трансивер— приемопередатчик, для подключения сетевого узла к осн. магистрали сети из коаксиального кабеля или оптоволокна;
•концентратор - используется при создании инфраструктуры сети. Соединяет сегменты кабеля, восстанавливает и усиливает передаваемый сигнал;
•интеллектуальный концентратор - обладает возможностью коммутировать приходящие пакет.
•мост - интеллектуальное устройство, для соединения двух различных сетей. •маршрутизатор - используется в сложных сетях в точках разветвления маршрутов для определения дальнейшего наилучшего пути пакета, функционирует на сетевом уровне OSI-модели.
Каждый из узлов сети содержит сетевой адаптер для сопряжения сети со средой передачи данных. Организация физической и логической связи по сети регламентируется протоколом, который устанавливает базовые правила реализации сети и обмена данными между ее абонентами. Сетевой адаптер поддерживает соответствующий протокол. Сетевые адаптеры реализуют функции физического и канального уровней OSl-модели.
В функции сетевого адаптера входят: 1)контроль возможности доступа к сети; 2)идентификация адреса: 3)кодирование и декодирование сигнала; 4)преобразование параллельного кола в последовательный и обратное преобразование соответственно при передаче и приеме;т5)промежуточное хранение данных в буферной памяти; 6)контроль ошибок.
