Расчет активной, реактивной и полной нагрузки
Определить активную расчетную мощность осветительной установки
,
где КПРА – коэффициент потерь в пускорегулирующей аппаратуре [3, стр.67], Кс – коэффициент спроса [3, табл.6].
Определить реактивную (Qрасч) и полную расчетные мощности (Sрасч)
,
,
где tg - соответствует cos осветительной установки [3, стр.68].
Произвести расчет аварийного освещения (любым из двух методов)
- выбрать источник света и тип светильника;
- рассчитать активную, реактивную и полную мощности.
Светильники аварийного освещения должны отличаться от светильников рабочего освещения типом, окраской или специальным знаком, наносимым на светильник. Аварийное освещение должно обеспечивать возможность временного продолжения работы или хотя бы доведения ее до определенного состояния. Этот вид освещения должен создавать на рабочей поверхности 5% освещенности, нормируемой для рабочего освещения, но не менее 2 лк и не более 30 лк в производственных зданиях.
5.Изображение светильников на плане
При выполнении контрольной работы необходимо использовать ГОСТ 21.614-88 [4]. Обозначения светотехнического оборудования при совмещенном изображении оборудования и электрических сетей на планах приведены в таблице 4 приложения.
Пример выполнения контрольного задания
Исходные данные:
п=0,5; с=0,5; р=0,1.
hр=10 м; a=50м; b=30 м.
Наименование производства:
производство бетонных конструкций, формовочное отделение.
Характер среды: пыльная.
Разряд зрительных работ: IV б.
Порядок расчета:
Нормированная освещенность: Eн=200 лк [1, 3] при однородном общем освещении.
Источник света – газоразрядные лампы высокого давления типа ДРЛ (дуговая ртутная люминесцентная) т.к. лампы типа ДРЛ находят применение для освещения высоких помещений (hp>6 м), где не предъявляется жестких требований к качеству цветопередачи. Тип светильника – РСП08: Р – лампы ДРЛ, С – подвесной, П – для промышленных предприятий, 08 – номер серии.
С учетом общей длины и ширины помещения выбираем равномерное распределение светильников по вершинам прямоугольных полей. Общее число источников света – 40 шт. Число рядов – 4, расстояние между рядами – 7 м. Число светильников в ряду – 10, расстояние между светильниками в ряду – 4.5м. Расстояние до стен –
м.
Отношение большей стороны к меньшей
.Значение удельной мощности
(Вт/м2).
Значение установленной мощности
Вт.
Мощность источника света
Вт.
Из стандартного ряда мощностей выбираем
ДРЛ
Вт.
Проверим расчет методом коэффициента использования
Индекс помещения
Кривая силы света (КСС)
Значению показателя соответствует концентрированная КСС. Уточняем кривую силы света – К-1.
Коэффициент использования
Световой поток
лм.
Наиболее близкое значение светового потока Ф=23000 лм. Потоку соответствует лампа типа ДРЛ мощностью Рл=400 Вт.
Таким образом, значения Рл, полученные в ходе расчета методом удельной мощности и методом коэффициента использования совпали.
Расчетные мощности осветительной установки
Вт.
Вар.
ВА.
Расчет аварийного освещения
лк.
Источник света – лампа накаливания. Тип светильника – НСП04: Н – лампа накаливания, С – подвесной, П – для промышленных помещений, 04 – номер серии.
Количество светильников Nсв.ав=5 шт.
(Вт/м2)
Значение установленной мощности аварийного освещения
Вт.
Мощность источника света
Вт.
Из стандартного ряда мощностей для ламп
накаливания выбираем
Вт.
Расчетные мощности аварийного освещения
Вт.
Вар.
Размещение источников света рабочего и аварийного освещения
Пример размещения светильников и щитков рабочего и аварийного освещения приведен на рис.39 – 40 [3].
ПРИЛОЖЕНИЕ
Таблица 1
Исходные данные для расчета освещения
№ вар |
Коэффициент отражения потолка (п) |
Коэффициент отражения стен (с) |
Коэффициент отражения рабочей по-верхности (р) |
Расчетная высота, м (hр) |
Длина помеще-ния a, м |
Ширина помеще-ния b, м |
1 |
0.5 |
0.3 |
0.1 |
6 |
25 |
50 |
2 |
0.5 |
0.5 |
0.1 |
8 |
200 |
20 |
3 |
0.5 |
0.5 |
0.1 |
6 |
25 |
40 |
4 |
0.7 |
0.5 |
0.1 |
10 |
50 |
30 |
5 |
0.7 |
0.5 |
0.3 |
10 |
50 |
30 |
6 |
0.7 |
0.5 |
0.1 |
8 |
30 |
20 |
7 |
0.5 |
0.3 |
0.1 |
4 |
10 |
8 |
8 |
0.5 |
0.5 |
0.1 |
3 |
20 |
25 |
9 |
0.5 |
0.5 |
0.1 |
10 |
40 |
70 |
10 |
0.7 |
0.5 |
0.1 |
6 |
30 |
25 |
11 |
0.7 |
0.5 |
0.3 |
10 |
50 |
80 |
12 |
0.7 |
0.5 |
0.1 |
6 |
15 |
30 |
13 |
0.5 |
0.3 |
0.1 |
8 |
25 |
100 |
14 |
0.5 |
0.5 |
0.1 |
5 |
25 |
20 |
15 |
0.5 |
0.5 |
0.1 |
3 |
15 |
30 |
16 |
0.7 |
0.5 |
0.1 |
3 |
6 |
25 |
17 |
0.7 |
0.5 |
0.3 |
6 |
35 |
40 |
18 |
0.7 |
0.5 |
0.1 |
10 |
50 |
60 |
19 |
0.7 |
0.5 |
0.1 |
6 |
60 |
20 |
20 |
0.5 |
0.3 |
0.1 |
6 |
40 |
40 |
21 |
0.5 |
0.5 |
0.1 |
4 |
20 |
60 |
22 |
0.5 |
0.5 |
0.1 |
12 |
30 |
40 |
23 |
0.7 |
0.5 |
0.1 |
12 |
100 |
30 |
24 |
0.7 |
0.5 |
0.3 |
3 |
20 |
5 |
25 |
0.7 |
0.5 |
0.1 |
8 |
40 |
30 |
Таблица 2
Тип производства и характер среды
№ вар |
Наименование производства |
Разряд зрит. работ |
Характер среды |
1 |
Сборочный цех приборостроения |
Iб |
Нормальная |
2 |
Инструментальный цех |
Iв |
Нормальная |
3 |
Сборочный цех станкостроения |
IIIб |
Нормальная |
4 |
Сталеплавильный цех |
VI |
Пыльная |
5 |
Лесопильный цех |
IVв |
Пыльная |
6 |
Сборочный цех электромашиностроения |
IIIб |
Нормальная |
7 |
Предприятие связи, сортировка писем |
IIв |
Пожароопасная |
8 |
Библиотека, читальный зал |
IIIб |
Нормальная |
9 |
Литейный цех (смесеподготовительное отделение) |
VI |
Пыльная |
10 |
Мастерская ремонта аппаратуры |
IIIб |
Нормальная |
11 |
Кузнечный цех |
Vб |
Пыльная |
12 |
Заготовительное отделение |
Vб |
Нормальная |
13 |
Окрасочный цех |
IIб |
Химически агрессивная |
14 |
Столярно-сборочный цех |
IIIв |
Пожароопасная |
15 |
Библиотека |
IIIб |
Нормальная |
16 |
Столовая |
Vв |
Нормальная |
17 |
Электроремонтный цех |
IIIб |
Нормальная |
18 |
Гальваническое отделение |
IVб |
Химически агрессивная |
19 |
Столярно-сборочный цех |
IIIв |
Пожароопасная |
20 |
Цех деревообработки и обрезки древесины |
IVб |
Пыльная |
21 |
Трикотажная фабрика |
IIб |
Нормальная |
22 |
Бюро пропусков |
IVб |
Нормальная |
23 |
Литейный цех (заливка форм жидким металлом) |
VI |
Пожароопасная |
24 |
Предприятие связи, сортировка писем |
IIв |
Пожароопасная |
25 |
Механический цех (металлорежущие станки) |
Iв |
Нормальная |
Таблица 3
Значения коэффициента запаса Кз
Помещения и территории |
Газоразрядные лампы |
Лампы накаливания |
|
|
|
а) пыль, дым и копоть |
2 |
1.7 |
б) значительные концентрации паров, кислот, щелочей, газов, способные при соприкосновении с влагой образовывать слабые растворы кислот и щелочей, обладающих большой коррозирующей способностью
|
1.8 |
1.5 |
2. Производственные помещения с нормальной рабочей средой |
1.3 – 1.4 |
1.15 – 1.2 |
3. Помещения общественных и жилых зданий |
1.5 |
1.3 |
Таблица 4
Условное обозначение светильников и щитков освещения на плане
Наименование |
Изображение |
Размер, мм |

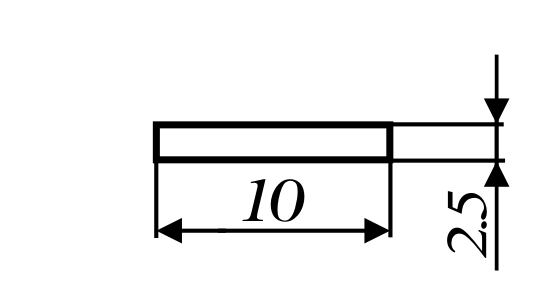

1. Светильник с лампой накаливания. Общее изображение |
|
|

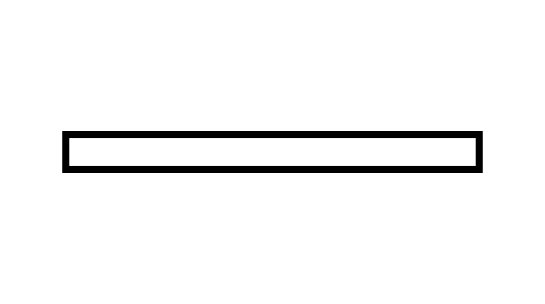

2. Светильник с люминесцентными лампами Примечание: допускается светильник с люминесцентными лампами изображать в масштабе чертежа |
|
|
3. Светильник с люминесцентными лампами, установленными в линию |
|
|
Таблица 4 (продолжение)
Условное обозначение светильников и щитков освещения на плане
Наименование |
Изображение |
Размер, мм |

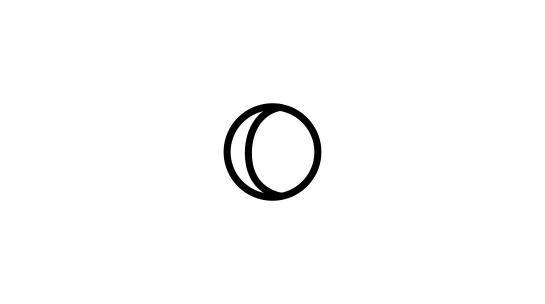

4. Светильник с разрядной лампой высокого давления |
|
|

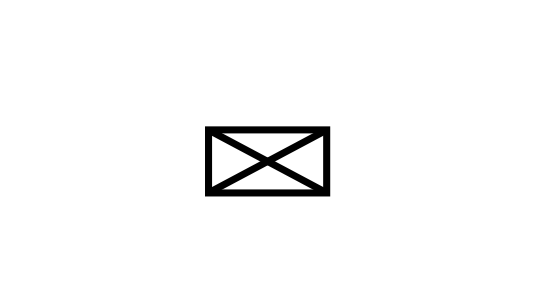

5. Щиток рабочего освещения |
|
|

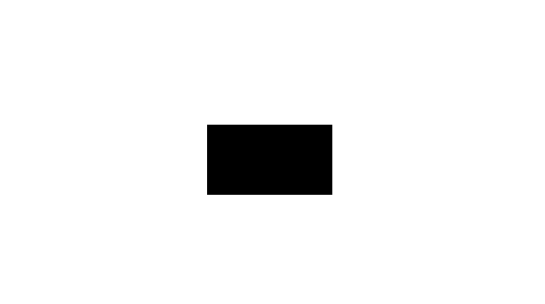

6. Щиток аварийного освещения |
|
|

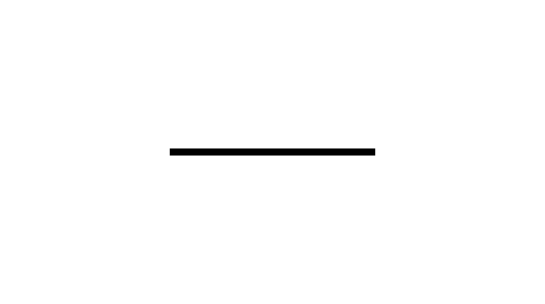

7. Линия рабочего освещения |
|
|

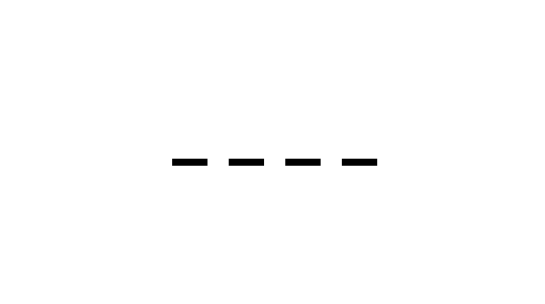

8. Линия аварийного освещения |
|
|
Список литературы:
Справочная книга по светотехнике/Под ред. Ю.Б. Айзенберга. – М.: Энергоатомиздат, 1983. – 472 с., ил.
Строительные нормы и правила Российской Федерации. Естественное и искусственное освещение: СниП 23-05-95. – М., 2000. – 48 с.
Старкова, Л.Е. Электрическое освещение: Учебное пособие. – Вологда: ВоГТУ, 2000. – 108 с.
ГОСТ 21.614-88. Изображения условные графические электрооборудования и проводок на планах. – М., 1989. – 24 с.
