3.1.2.3. Сеть it с нераспределенной нейтралью и отдельными заземлителями потребителей.

В данном случае замыкание происходит в электроустановках, каждая открытая проводящая часть или отдельные группы этих частей которых присоединены к разным заземляющим устройствам и замыкание происходит на разных фазах (рисунок 3.6).

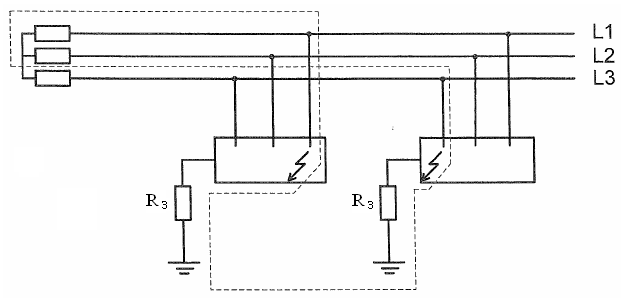

Рисунок 3.6 – Двойное замыкание на разных фазах сети в системе IT с отдельными заземляющими устройствами.

Ток замыкания в ситуации, возникающей при замыканиях в цепях с отдельными заземляющими устройствами, определяется по формуле (3.10):

, (3.10)

где R_З – сопротивление заземлителя.

Отключение при таком двойном замыкании должно осуществляться устройством защиты по дифференциальному току.

3.1.2.4. Сеть it с распределенной нейтралью и отдельными заземлителями потребителей.

В данном случае замыкание происходит в системе, где в электроустановках каждая открытая проводящая часть или отдельные группы этих частей присоединены к разным заземляющим устройствам и одно из замыканий происходит между нейтральным проводником и корпусом, а другое между фазным проводником и корпусом другой электроустановки (рисунок 3.7).

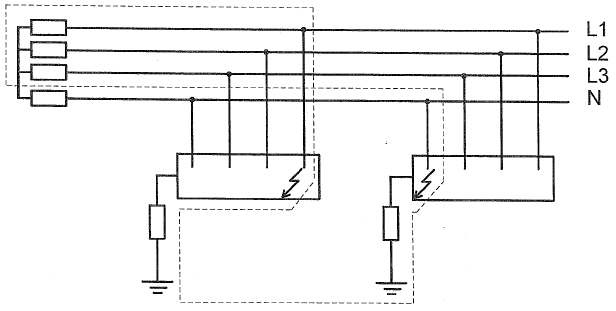

Рисунок 3.7 – Двойное замыкание фазы и нейтрали в системе IT с отдельными заземляющими устройствами.

Данная ситуация аналогична предыдущей, различие заключается лишь в том, что в этом случае ток замыкания определяется фазным напряжением а не линейным. Отключение так же должно осуществляться устройством защиты по дифференциальному току. Ток замыкания определяется по (3.11):

, (3.11)

где R_З – сопротивление заземлителя.

3.2. Методика проверки эффективности работы защиты при косвенном прикосновении при питании через понижающий трансформатор.

Система IT обеспечивает самую высокую степень бесперебойности электроснабжения, пожаро- и электробезопасности. В России ПУЭ рекомендует применять ее «при недопустимости перерыва питания при первом замыкании на землю» (п. 1.7.58 [10]), т.е. для потребителей, требующих высокой степени бесперебойности питания. В Норвегии, например, она используется в городских сетях, во Франции - в заводских. Во Франции нормы требуют обязательного ее использования в сетях, питающих общественные здания [15].

Основным преимуществом системы IT является то, что при первом замыкании на землю быстрое отключение не требуется. Первое замыкание сигнализируется посредством устройства контроля изоляции, после чего персонал отыскивает повреждение и устраняет его в удобное для потребителей время. При двойном замыкании установка автоматически отключается с помощью аппаратов защиты от сверхтоков. Надежность отключения при таком замыкании обеспечивается путем расчетов (при проектировании) или замеров сопротивления изоляции петли фаза-нуль (при эксплуатации).

Таким образом, автоматическое отключение должно происходить только при двойном замыкании. В этом случае напряжение косвенного прикосновения может быть опасным, и защита от сверхтоков должна обеспечить отключение хотя бы одного из двух поврежденных участков [15].

Если нейтральный провод не распределен по сети (распределены три фазы и, возможно, РЕ-проводник), то ток двойного замыкания I_K определяется линейным напряжением сети. Если рабочий нейтральный провод распределен, то возможно двойное замыкание между нейтральным и фазным проводами, тогда ток I_K определяется фазным напряжением сети. Кроме того, этот ток может быть вдвое меньше соответствующего тока в аналогичной сети TN, если два одинаковых электроприемника, в которых произошли замыкания на корпус (в первом – фазы, во втором — нейтрали), равноудалены от источника питания. В этом случае длина и сопротивление петли фаза-нуль будут вдвое больше, чем для одного электроприемника в сети с системой TN, а ток I_K - вдвое меньше. Именно этот ток должен быть принят за расчетный для проверки автоматического отключения.

Для надежного отключение необходимо обеспечить выполнение условия (3.12):

, (3.12)

где I_TO - уставка срабатывания токовой отсечки автоматического выключателя, A; I_K - ток двойного замыкания.

Если это условие не выполняется, необходимо, как и для случая с системой TN, применять дополнительные меры, наиболее распространенным из которых являются установка УЗО и увеличение сечения проводников.

Так же, как и при использовании системы заземления TN, в электроустановках с системой заземления IT максимальная длина линии ограничивается параметрами устройств защиты от сверхтоков. Решая совместно (3.12), (3.7) и (3.9), в которых принято I_K =I_ТО, L=L_m, получаем выражение для максимально допустимой длины кабеля L_m, при которой обеспечивается требуемый уровень токов КЗ для гарантированного автоматического отключения питания:

• при нераспределенной нейтрали (3.13):

, (3.13)

• при распределенной нейтрали (3.14):

, (3.14)
