3.1.1.2. Сеть it с заземленной через сопротивление и нераспределенной нейтралью.

Если в электроустановке используется система заземления IT с заземленной через сопротивление Z_N нейтралью (рисунок 3.3), то комплексный ток замыкания определяется формулой (3.3):

, (3.3)

где

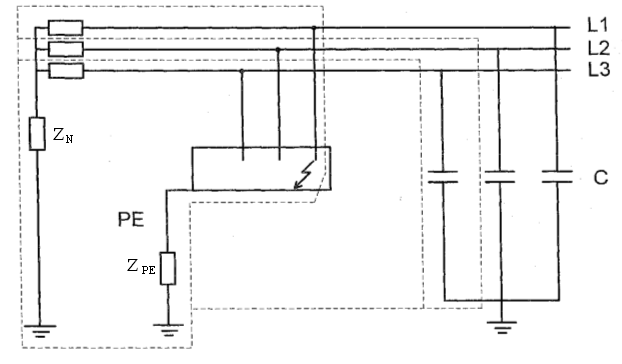

Рисунок 3.3 – Система IT с заземленной через сопротивление Z_N нераспределенной нейтралью.

В этом случае напряжение между корпусом электрооборудования и землей в месте замыкания и в этом случае мало и не представляет опасности. Поэтому электроустановка не нуждается в отключении.

3.1.1.3. Сеть it с изолированной и распределенной нейтралью.

Если нейтраль распределена (т.е. в электроустановке используется нейтральный проводник) и сопротивление Z_N отсутствует (рисунок 3.2), напряжение смещения нейтрали вызывает дополнительный ток (3.4):

, (3.4)

Аналогично формуле (3.2) получаем формулу (3.5)

; (3.5)

где ω=314 — угловая частота; C_f – емкость фазы по отношению к земле; U₀ – фазное напряжение сети.

Электроустановка так же не нуждается в отключении.

3.1.2. Второе замыкание при не устраненном первом.

В случае возникновения обоих замыканий на токоведущих частях одной фазы, ситуация не является опасной, и электроустановка может продолжать работу в таком режиме.

3.1.2.1. Сеть it с нераспределенной нейтралью и общим заземлителем потребителей.

Если замыкания возникают на разных фазах сети, когда все открытые проводящие части присоединены к одному заземляющему устройству, то через РЕ-проводник проходит ток двойного замыкания (рисунок 3.4).

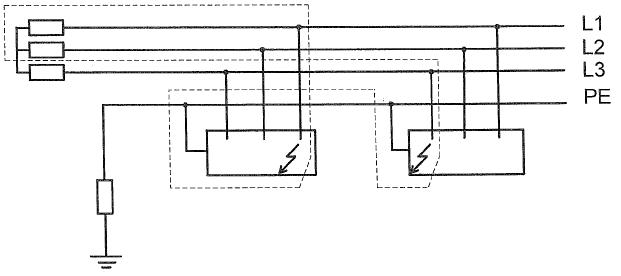

Рисунок 3.4 – Двойное замыкание на разных фазах сети в системе IT с общим заземлителем.

Опасность поражения электрическим током в этой ситуации аналогична при замыкании в электроустановке с системой заземления TN и определяется формулой (3.6):

, (3.6)

Если задать отношение площадей поперечных сечений фазного и нулевого защитного проводника, m, выражение (3.6) приобретает следующий вид (3.7)

, (3.7)

Отключение при двойном замыкании в сети с данной конфигурацией должно осуществляться устройством защиты от сверхтоков.

3.1.2.2. Сеть it с распределенной нейтралью и общим заземлителем потребителей.

Если нейтраль распределена, а все открытые проводящие части присоединены к одному заземляющему устройству, то необходимо рассмотреть случай, когда одно замыкание происходит между нейтральным проводником и корпусом, а второе между фазным проводником и корпусом (рисунок 3.5).

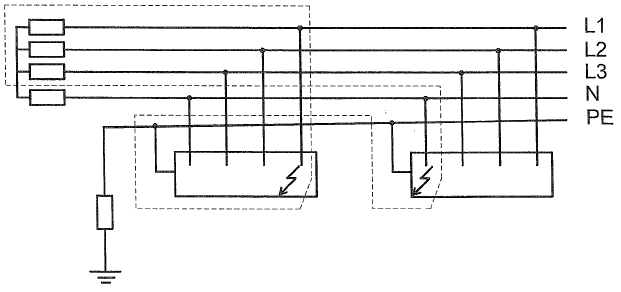

Рисунок 3.5 – Двойное замыкание фазы и нейтрали в сети с распределенной нейтралью в системе IT с общим заземлителем.

В этом случае, как и в предыдущем, протекание тока короткого замыкания предоставляет опасность для получения электротравмы и должно производиться отключение устройством защиты от сверхтоков. Ток замыкания вычисляется по формуле (3.8):

, (3.8)

Если задать отношение площадей поперечных сечений фазного и нулевого защитного проводника, m, допустить, что R_ph=R_N, и длины всех проводников одинаковы, то выражение (3.8) приобретает следующий вид (3.9)

, (3.9)
