Введение
Целью данного курсового проекта является ознакомление с методами и порядком расчета сборных и монолитных железобетонных конструкций. В курсовом проекте необходимо рассчитать конструкции каркасного малоэтажного здания из сборных элементов (панель перекрытия, ригель, колонну и фундамент под колонну — средней ячейки сетки колонн) и монолитное ребристое перекрытие с балочными плитами (плиту и второстепенную балку).
Задание к курсовому проекту:
№ задания: |
Сетка колонн lр a, м: |
Число пролетов k: |
Ширина панели bп, м: |
Тип панели: |
Число этажей: |
Высота этажа hэт., м: |
Высота подвала hпод, м: |
Сопр. Грунта, R, МПа: |
Времен.нагр. vn, кН/м2: |
Р-н стр-ва: |
17 |
5.6х6.6 |
4 |
1,4 |
ребристая |
4 |
4,1 |
- |
0,24 |
7 |
Владивосток |
1. Расчёт и конструирование сборной ребристой плиты перекрытия Исходные данные
Материалы панели:
бетон:
класс – В25;
расчетное сопротивление осевому сжатию Rb=14,5 МПа;
расчетное сопротивление осевому растяжению Rbt=1,05 МПа;
модуль упругости бетона Eb=30·103 МПа;
коэффициент условий работы бетона γb2=0,9
арматура:
в продольных ребрах используется предварительно напряженная арматура класса А-ΙV
расчетное сопротивление растяжению арматуры Rs=510 МПа;
нормативное сопротивление Rsn=590 МПа;
модуль упругости стали арматуры Es=190·103 МПа;
1.1 Определение нагрузок на перекрытие
Вид нагрузки |
Нормативная нагрузка, кН/м2 |
Коэффициент надёжности по нагрузке γf |
Расчетные нагрузки, кН/м2 |
Постоянные: собственный вес Вес пола: керамическая плитка цементная стяжка |
2,5
0,3 0,44 |
1,1
1,1 1,2 |
2,75
0,33 0,528 |
Итого |
3,24 |
3,5 |
3,61 |
Временная |
7 |
1,2 |
8,4 |
Полная q1=g+V |
10,24 |
- |
12,01 |
1.2 Расчетная схема панели перекрытия. Определение расчетных усилий.
Для определения расчетного пролета l0 панели перекрытия задаёмся размерами ригеля:
см — принимаем hр
= 70 см;
см — принимаем bр
= 30 см.
Расчетный пролет определяется по формуле:
м
Рис. 1. Определение расчетного пролета панели перекрытия.
Усилия от расчётных нагрузок определяем с учетом коэффициента надежности здания по назначению, равного n = 0,95, и номинальной ширины панели (ширины грузовой площади панели), равной bп = 1,4 м:
кН/м
кН · м
кН

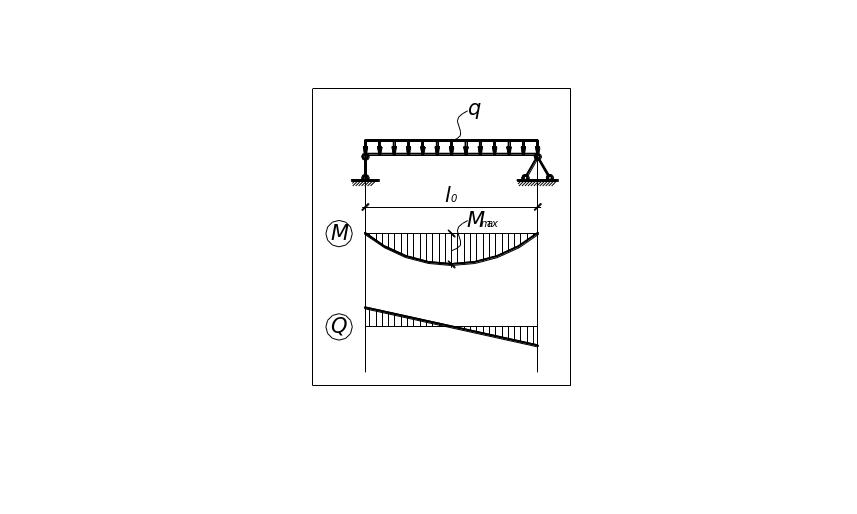

Рис.2. Эпюры усилий в панели перекрытия.
1.3Компоновка поперечного сечения панели перекрытия

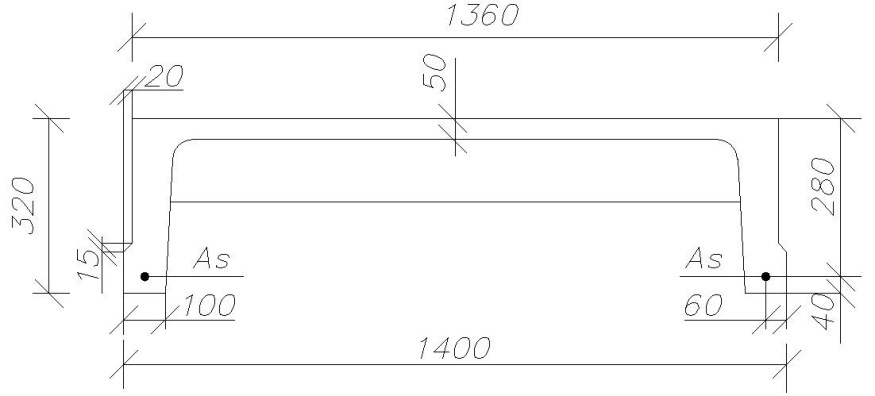

Действительное и расчетное сечения ребристой панели перекрытия показаны на рис. 3:
Рис. 3. Фактическое и расчетное сечения панели перекрытия.
h=
0/20
= 32 см – высота сечения.
h0 = h-a = 32-4 = 28 см - рабочая высота сечения
bкон=bн -5 (ширина шва)=140-5=135 см
bн=140см.
h'f =5 см – толщина верхней сжатой полки таврового сечения
b'f = bкон-3=135-3=132 см
bср=(10+12)/2= 11 см
b=2·11=22 см – расчётная ширина ребра
