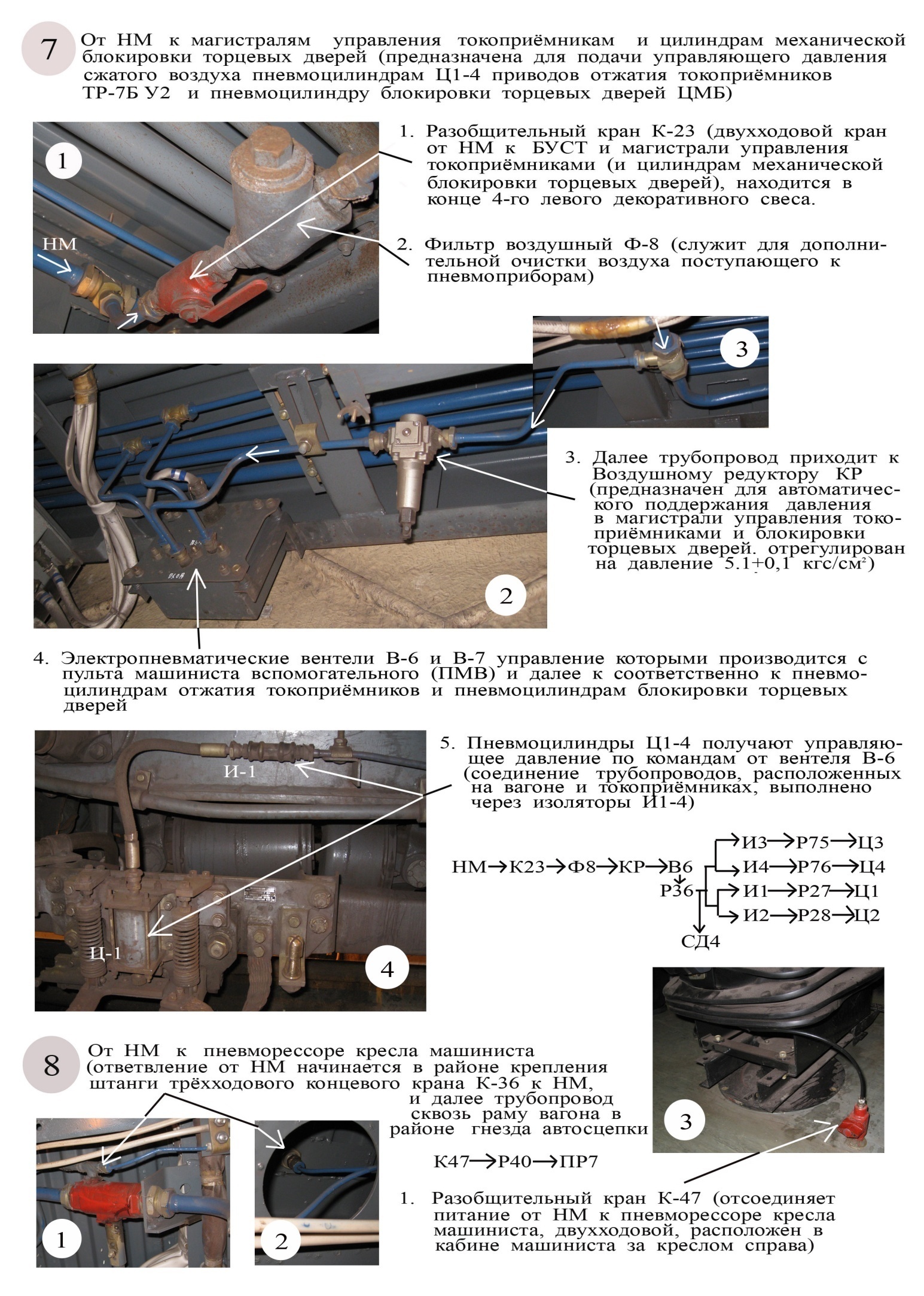

Магистраль управления токоприемниками и торцевыми дверями.

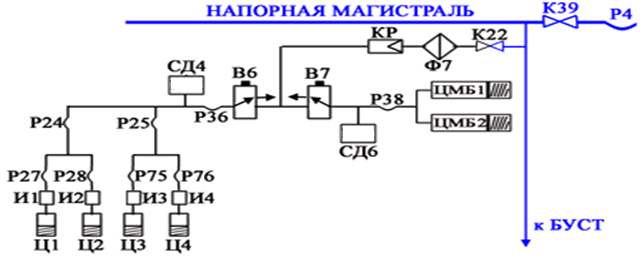

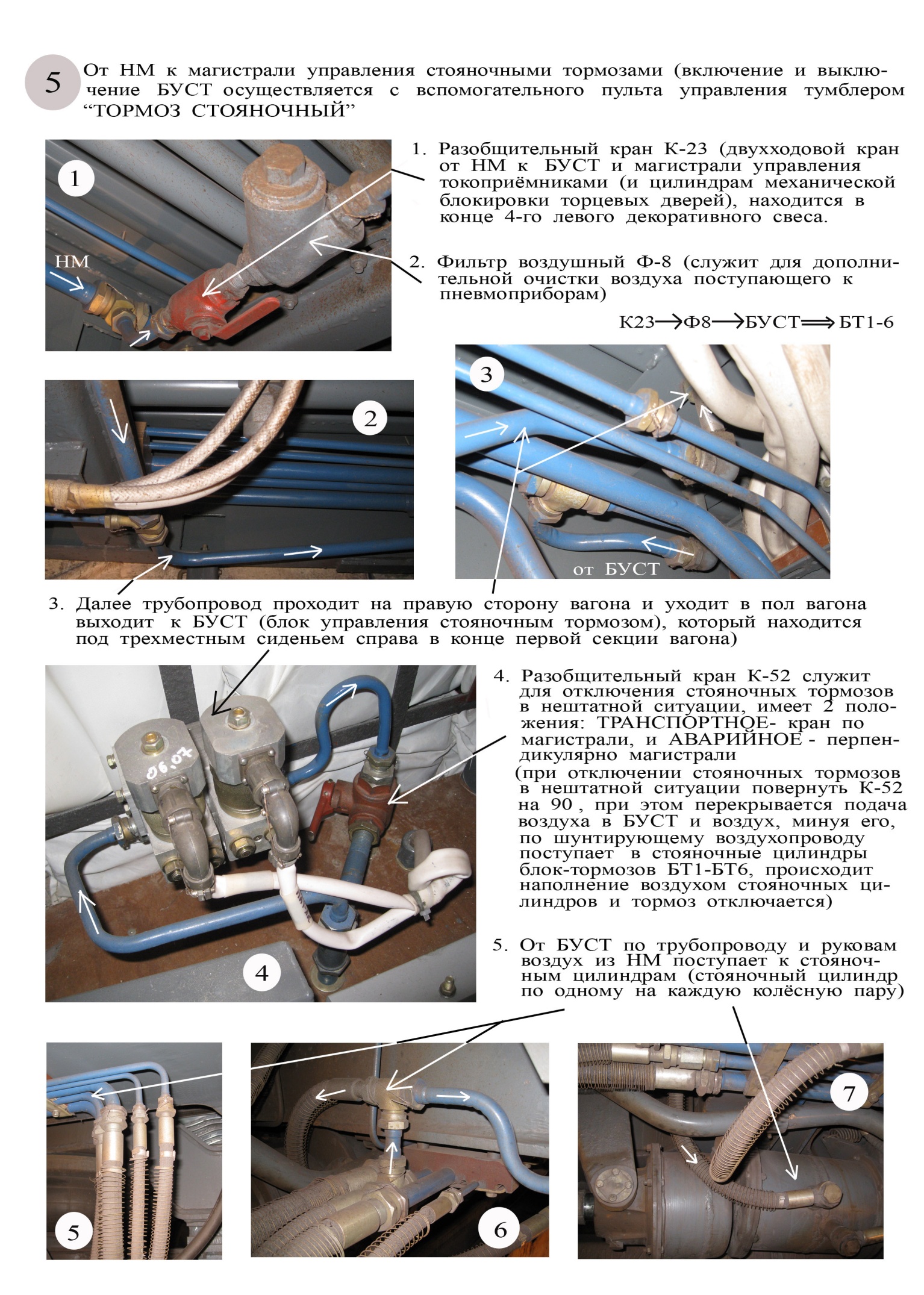

Магистраль предназначена для подачи управляющего давления сжатого воздуха пневмоцилиндрам Ц1 и Ц2, Ц3 и Ц4 приводов отжатия токоприемников ТР-7Б У2 и пневмоцилиндру блокировки торцевой двери ЦМБ. (один пневмоцилиндр в головных вагонах и два в промежуточных вагонах). На вагонах 81-740.1/741.1 давление подается к пневмоцилиндрам блокировки торцевых дверей ЦМБ1 и ЦМБ2. Подача воздуха в магистраль управления осуществляется от НМ через разобщительный кран К22, фильтр Ф7, воздушный редуктор КР типа 348 и далее по воздухопроводу к потребителям через электропневматические вентили В6 и В7, соответственно, к токоприемникам и ЦМБ. ЦМБ - цилиндр межвагонной блокировки

Редуктор КР обеспечивает давление в магистрали для потребителей 5±0,2 атм.

Сигнализаторы давления 115А после вентилей В6 и В7 обеспечивают контроль управляющего давления, соответственно, к пневмоцилиндрам токоприемников и пневмоцилиндру блокировки торцевых дверей ЦМБ. ЦМБ.

• Управление вентилем В6 отжатия токоприемников «Отжатие ТР» производится:

• тумблерами 1группа (нечётные вагоны), 2 группа (чётные вагоны) на вспомогательном пульте управления «ВПУ»;

• при помощи функциональной клавиатуры машиниста в режиме повагонного управления. (ПВУ).

Управление вентилем В-7 (блокировка торцевых дверей), производится тумблером «торцевые двери» установленном на вспомогательном пульте управления «ВПУ».

Соединение трубопроводов, расположенных на вагоне и токоприемниках, выполнено через изоляторы И1 и И2, И3 и И4. Гибкое соединение воздухопровода на кузовных секциях с воздухопроводами на тележках обеспечивается соединительными рукавами.

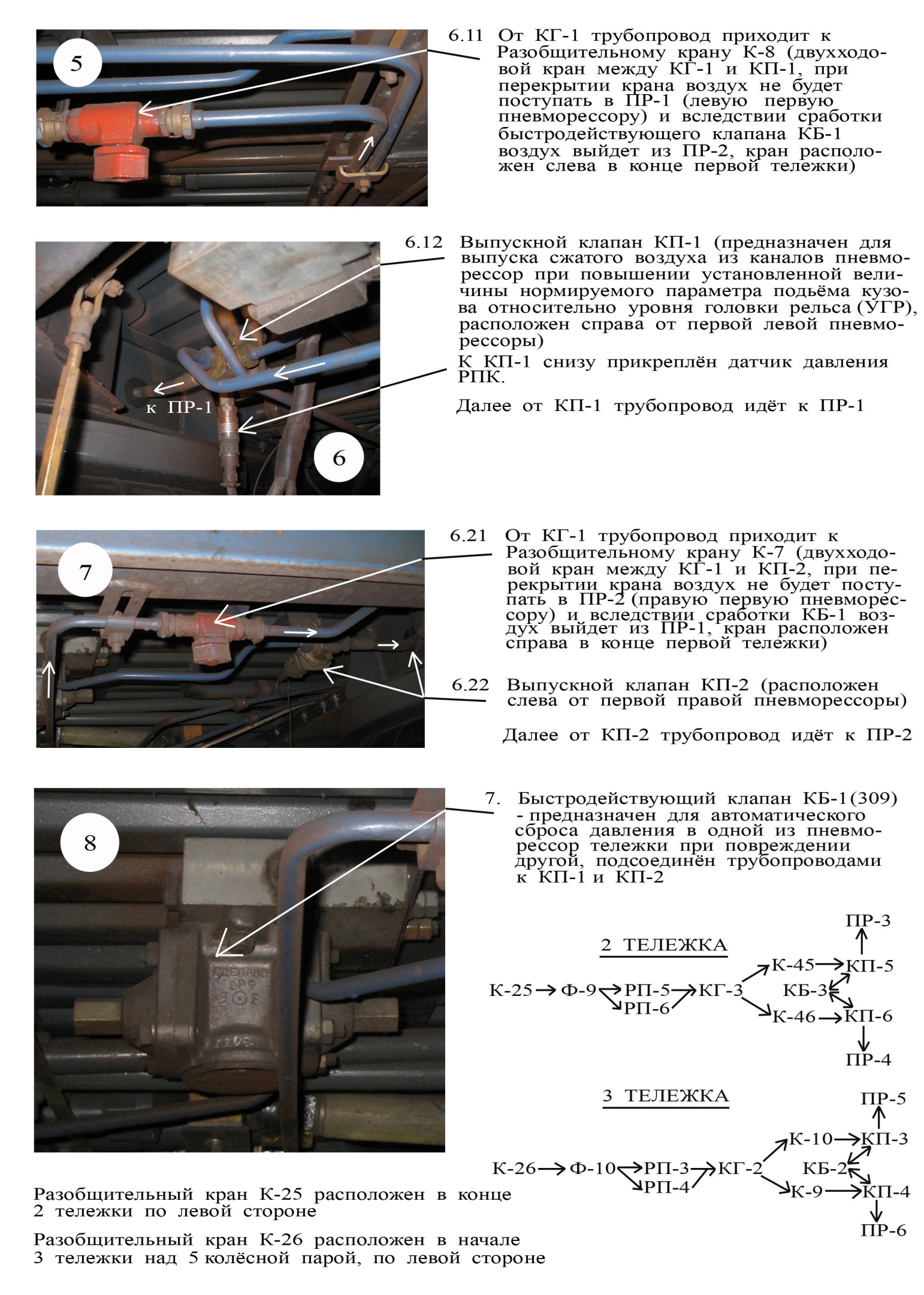

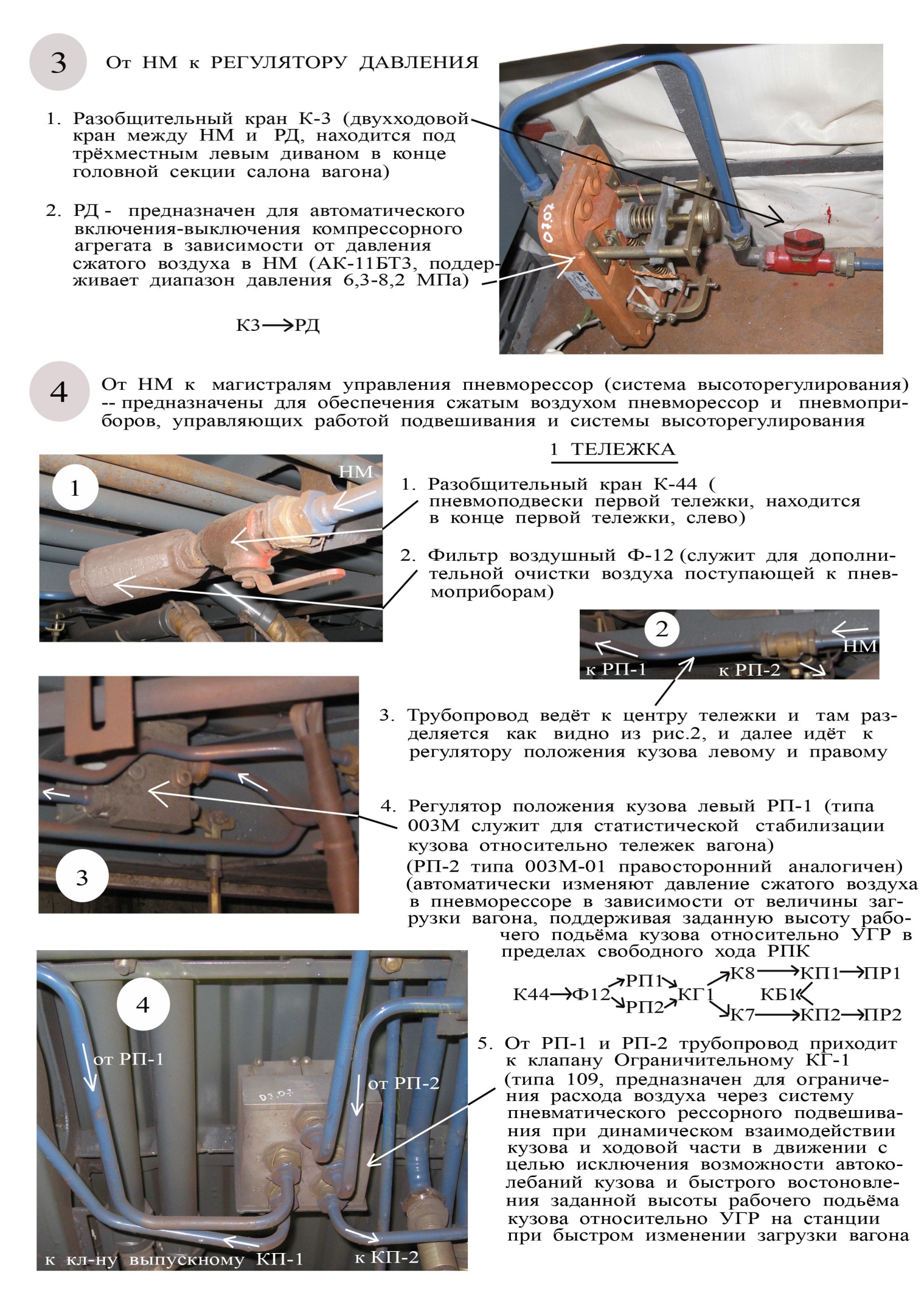

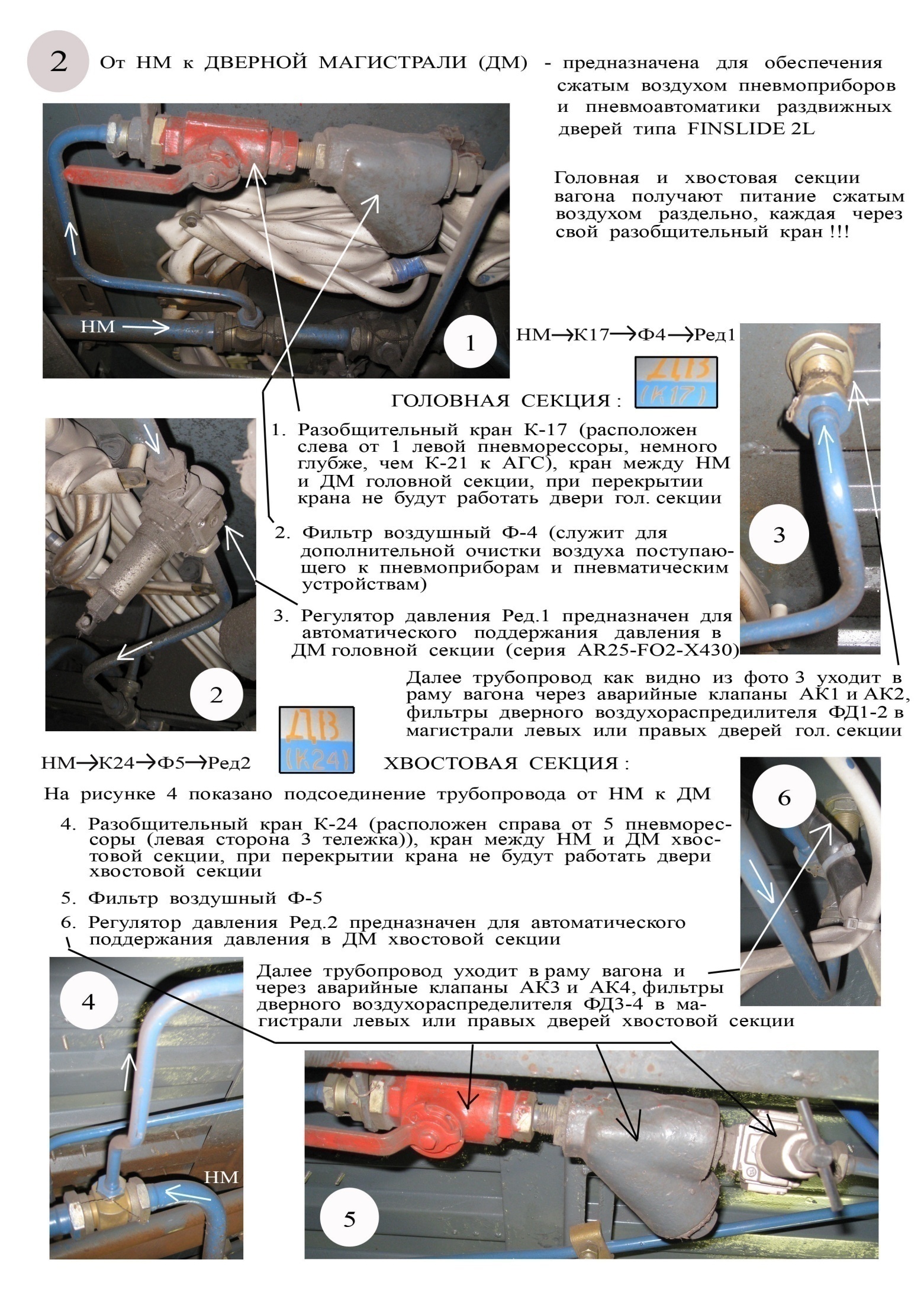

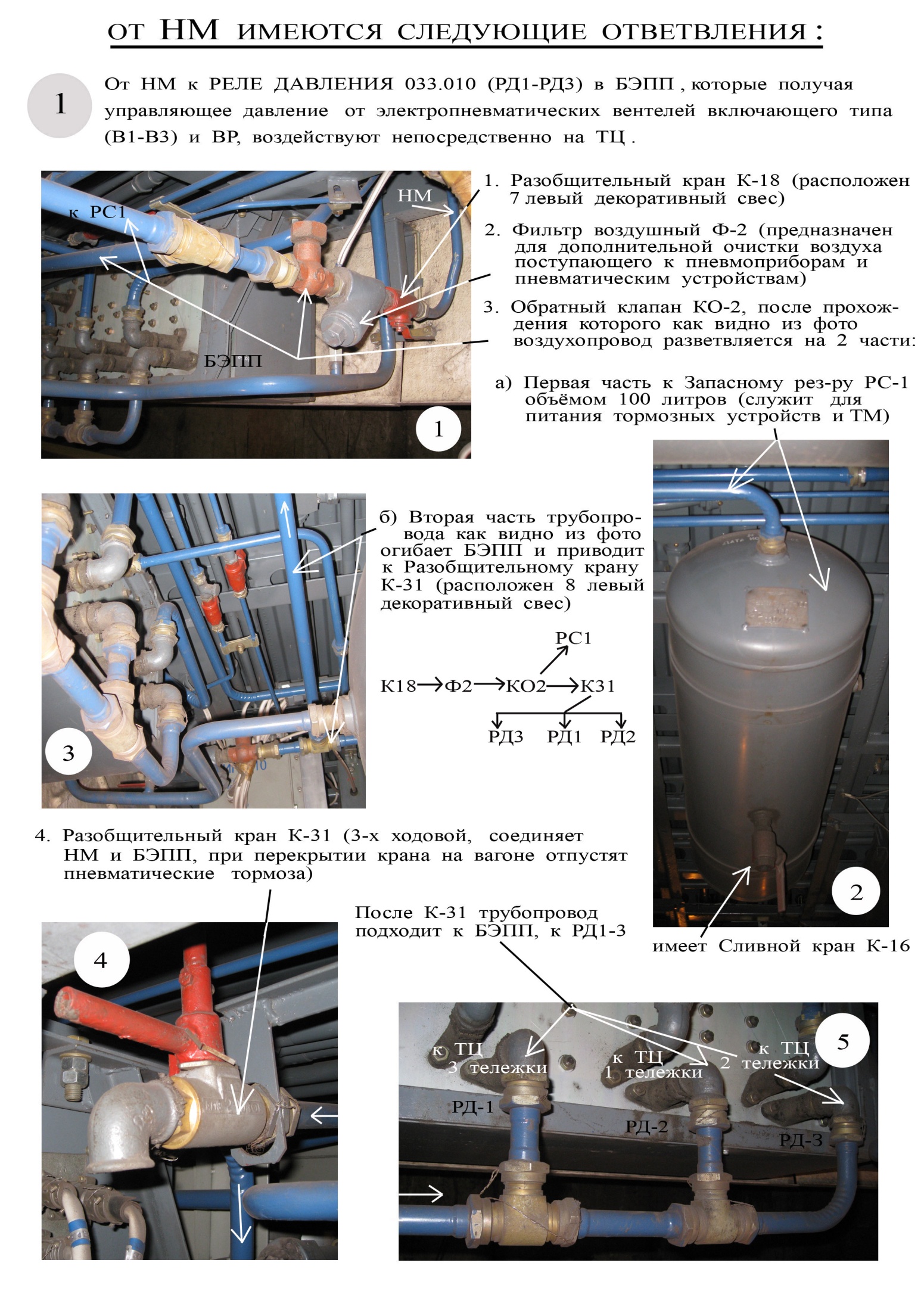

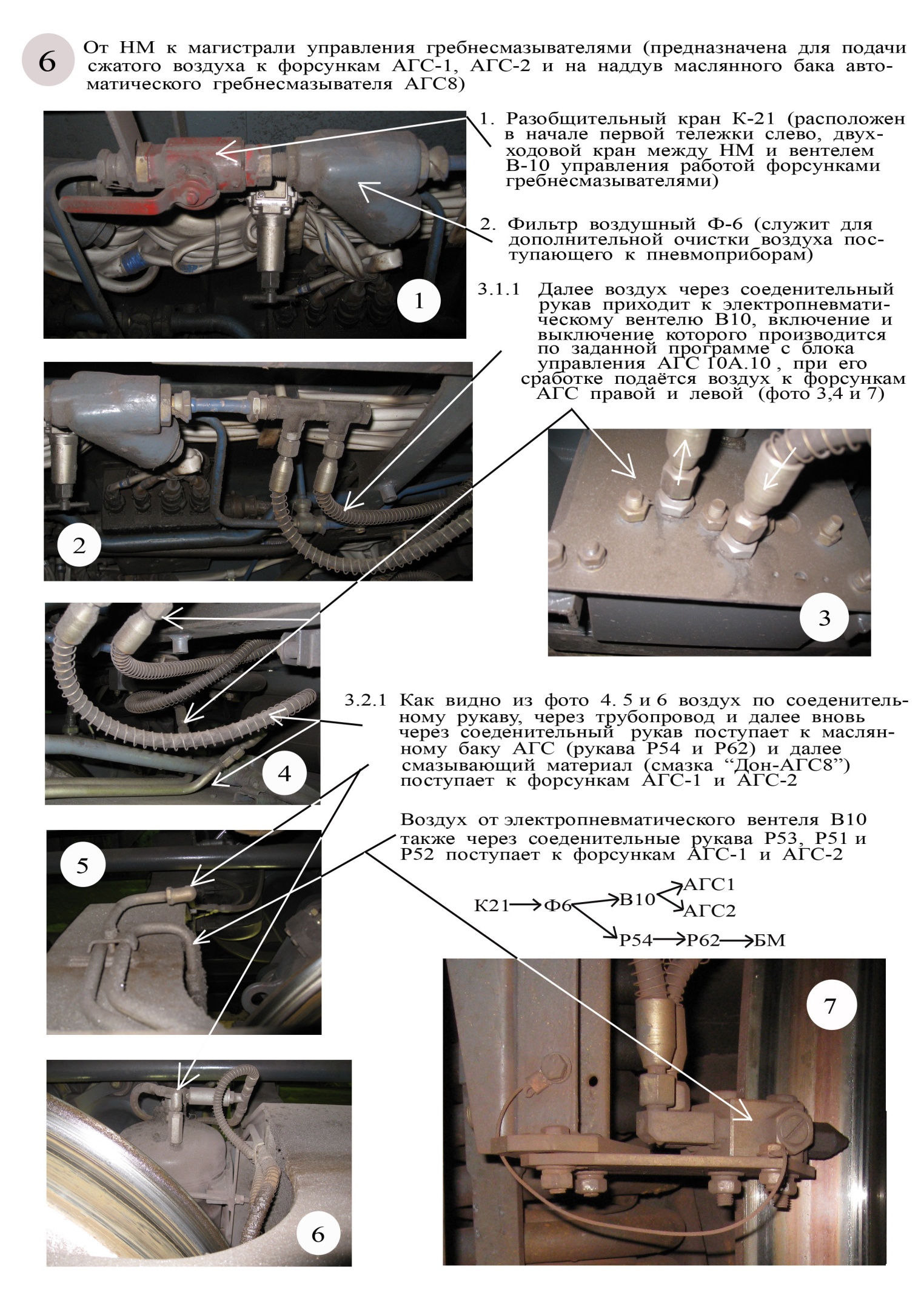

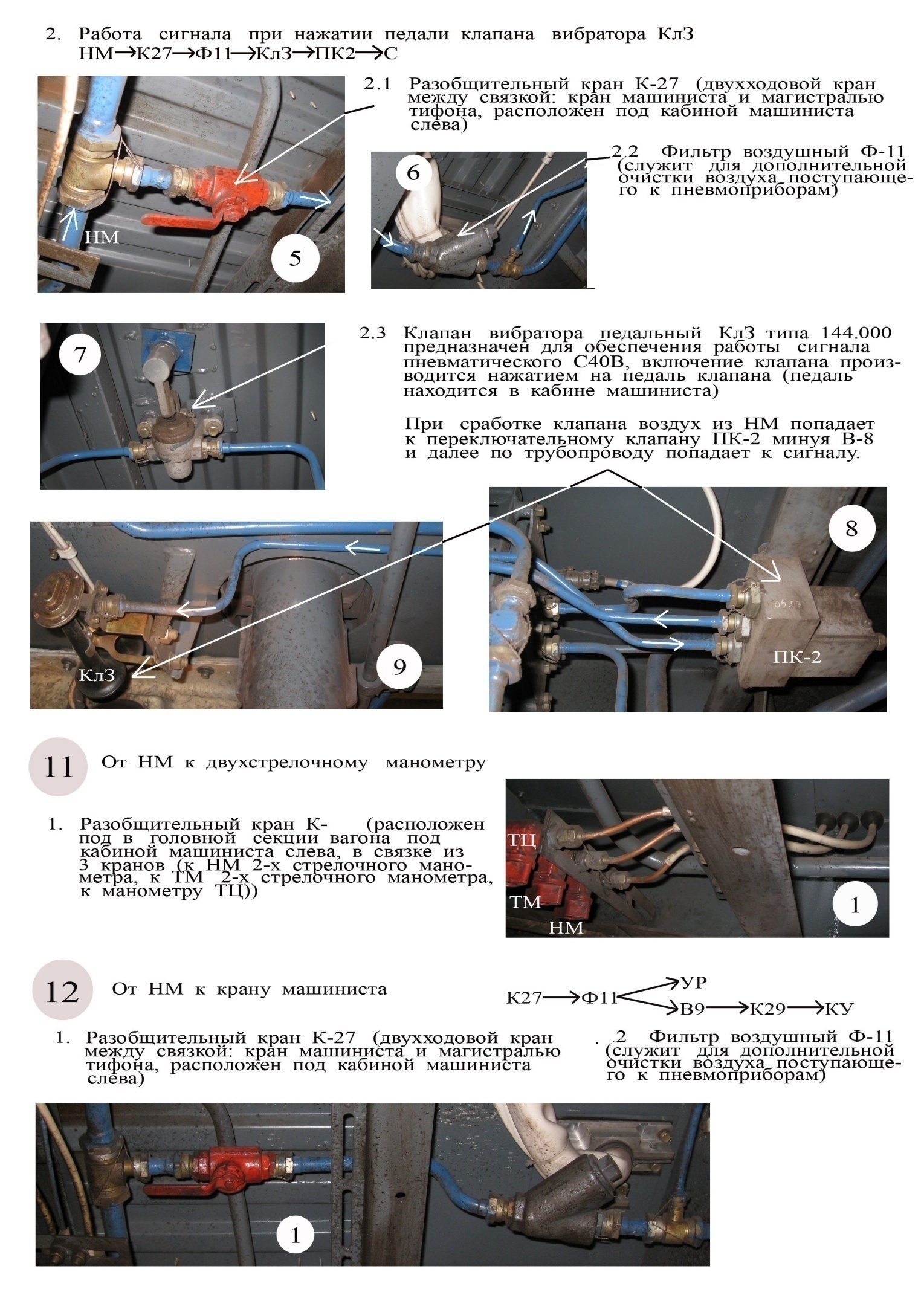

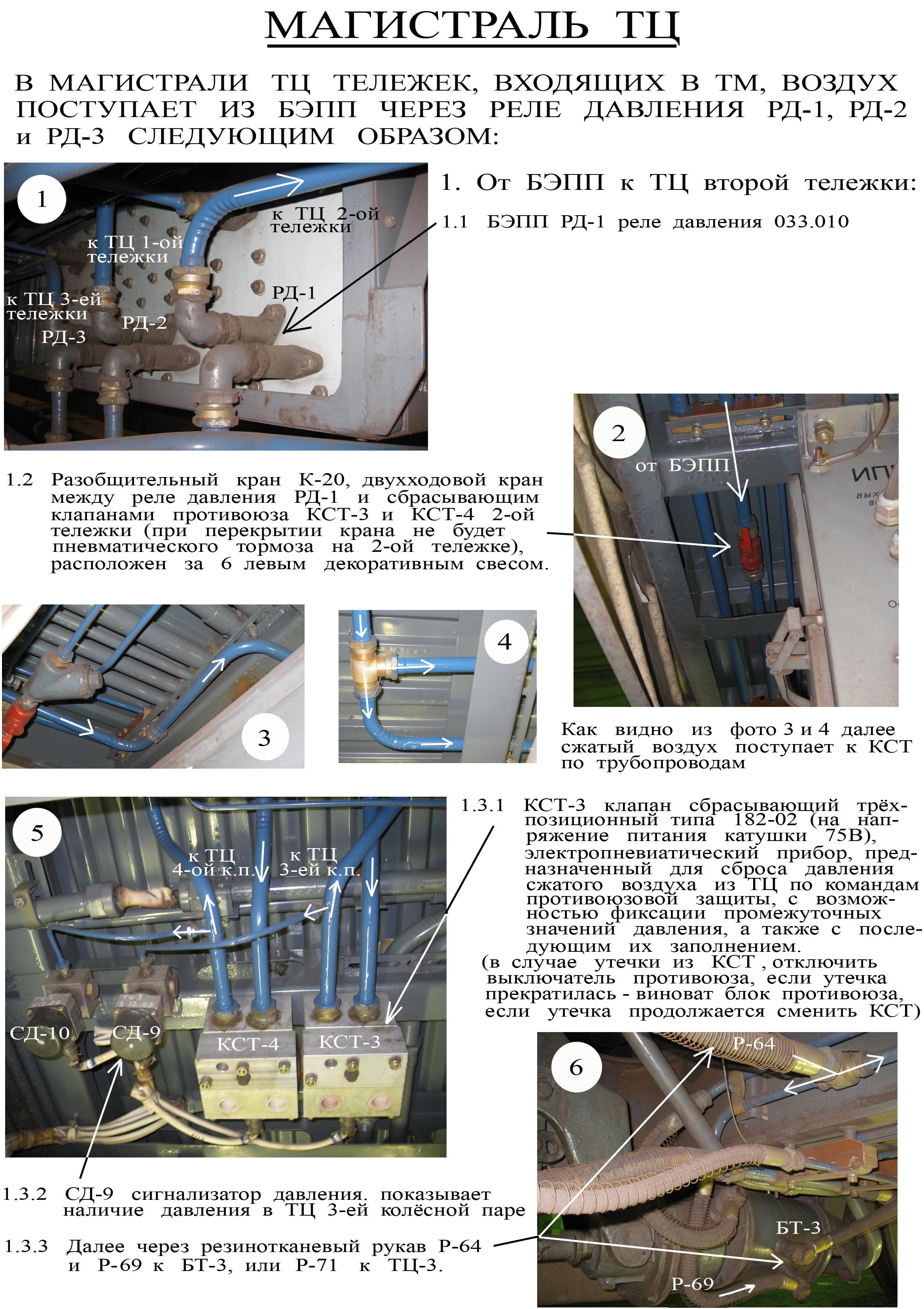

Напорная пневматика Компрессорный агрегат w120

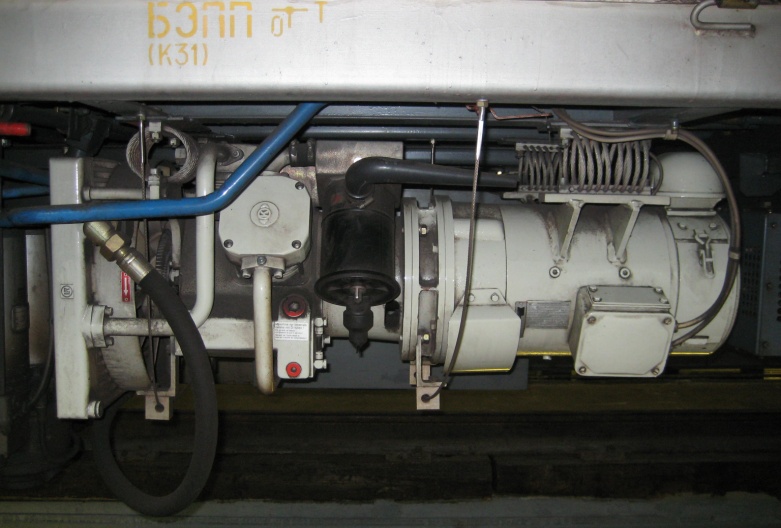

Компрессорный агрегат типа W 120 фирмы «Кпогг-Вгеmse» предназначен для питания сжатым воздухом тормозных систем и пневматических устройств и приборов вагона. Компрессор поршневой, трехцилиндровой конструкции, W-образной формы, двухступенчатого сжатия, с закрытой циркуляцией масла со смазкой окунанием, с индивидуальным охлаждением каждой ступени сжатия.

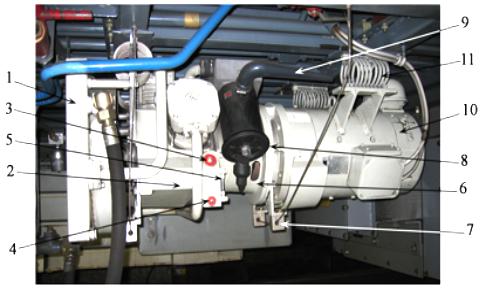

1. Радиатор; 2. Картер; 3. Маслозаливная пробка; 4. Маслоспускная пробка. 5.Маслоуказатель; 6.Промежуточный фланец; 7.Предохранительная опора и предохранительный трос; 8. Воздушный фильтр с глушителем всасывания; 9. Воздухозаборник; 10. Электродвигатель. 11. Пружинный элемент.

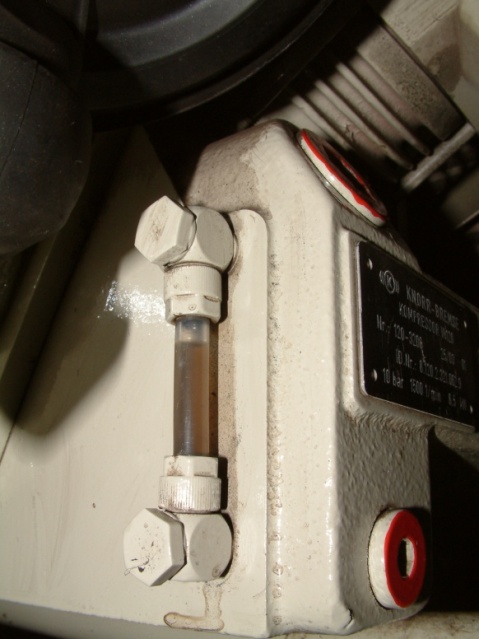

Маслоуказатель уровня масла в картере

компрессора.

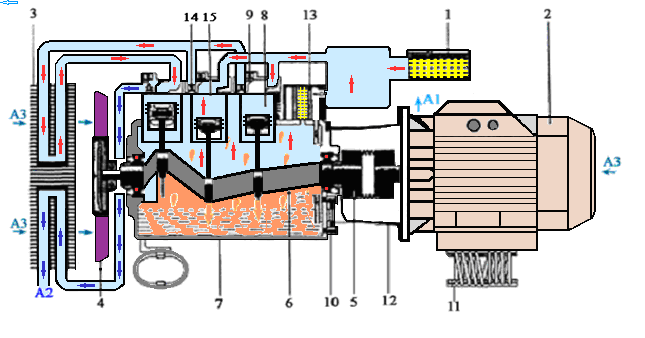

1. Воздушный фильтр. 8. Цилиндр низкого давления. А1. Воздухозаборник.

2. Электродвигатель. 9. Нагнетательный клапан А2. Выход сжатого воздуха.

низкого давления. А3. Охлажденный воздух.

3. Охладитель. 10. Смотровая трубка. ↑- Всасываемый воздух.

4. Крыльчатка вентилятора 11. Пружинный элемент. ↑- Высокое давление.

с вискомуфтой. 12. Промежуточный фланец ↓- Масло.

5. Сильфоновая муфта. 13. Воздухообезмасливающий фильтр

6. Коленчатый вал. 14. Нагнетательный клапан.

7 Картер с маслом. 15. Всасывающий клапан.

В качестве привода компрессора используется электродвигатель постоянного тока типа ОК 140Р27, потребляемая мощность 6,3 кВт, номинальное напряжение 750В, 1500 Об/мин. К омпрессор подвешивается на раме вагона с применением опор в виде пружинных элементов. Компрессор работает на двух ступенях, в двухцилиндровом режиме на ступени низкого давления и в одноцилиндровом режиме на ступени высокого давления. Над каждым цилиндром в головке установлены комбинированные всасывающие 16 и нагнетательные 15 клапаны 2. Воздух, прошедший предварительное сжатие в цилиндрах первой ступени, поступает в промежуточный охладитель 3 и после интенсивного охлаждения подается в цилиндр высокого давления для дальнейшего сжатия до конечного давления. Последующий за ступенью высокого давления дополнительный охладитель еще раз охлаждает сжатый воздух до его подачи в главный резервуар. Компрессор расположен на раме вагона, за промежуточной тележкой с левой стороны.
