Устройство и работа.
При равенстве (или разности в пределах регулировки) давлений в пневморессорах, давление устанавливается по обеим сторонам диафрагм одинаковое, клапан прижат, к седлу, усилием предварительно сжатой пружины 3. При разрыве (например, рессоры 1) давление в полостях резко снижается (вплоть до 0). Под действием прежнего по значению давления полости рессоры 2 нижняя диафрагма прогибается вниз, открывая при этом клапан и обеспечивая выход воздуха в атмосферу через отжатую резиновую прокладку 10.
Процесс выпуска воздуха из рессоры 2 будет продолжаться до тех пор, пока отжатая нижняя пружина 3 не преодолеет воздействие на нее давления сжатого воздуха, равного по величине разнице давлений в полостях, действующих на диафрагму 5. Клапан закроется, и в полости будет сохраняться остаточное давление. Величина этого давления определяется предварительным поджатием пружины 3 и, как указывалось, может регулироваться по необходимости. Аналогично процессы происходят при разрыве другой пневморессоры вследствие симметричности конструкции клапана.
Дверная пневматика.
Магистраль дверная предназначена для обеспечения сжатым воздухом пневмоприводов и пневмоавтоматики раздвижных дверей.
Управление дверями осуществляется централизованно блоком управления поезда с основного пульта управления и с выдачей сигнала на открытие, или закрытие в блоки управления вагонов. При этом управляющие сигналы на открытие, или закрытие дверей поступают в дверные воздухораспределители ВР1 - ВР4 правых или ВР5 - ВР8 левых дверей.

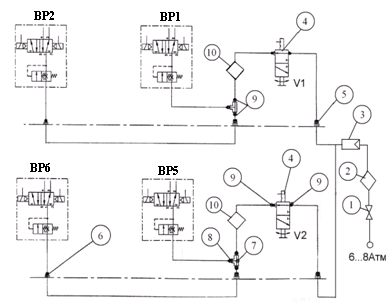

1. - разобщительный кран; 2. – фильтр;3. – редуктор; 4. - аварийный клапан;
5, 6, 8, 9 – соединитель; 7. - Т-образный патрубок; 10. - фильтр дверного
воздухораспределителя; А1, А2, А5, А6 – дверной воздухораспределитель;
Питание дверных магистралей головной и концевой секций осуществляется раздельно. Сжатый воздух для закрытия или открытия дверей из НМ в дверные магистрали поступает через разобщительный кран 1, фильтр 2, дверной редуктор 3 и далее через аварийные клапаны 4, фильтры дверного воздухораспределителя 10 в магистрали левых или правых дверей.

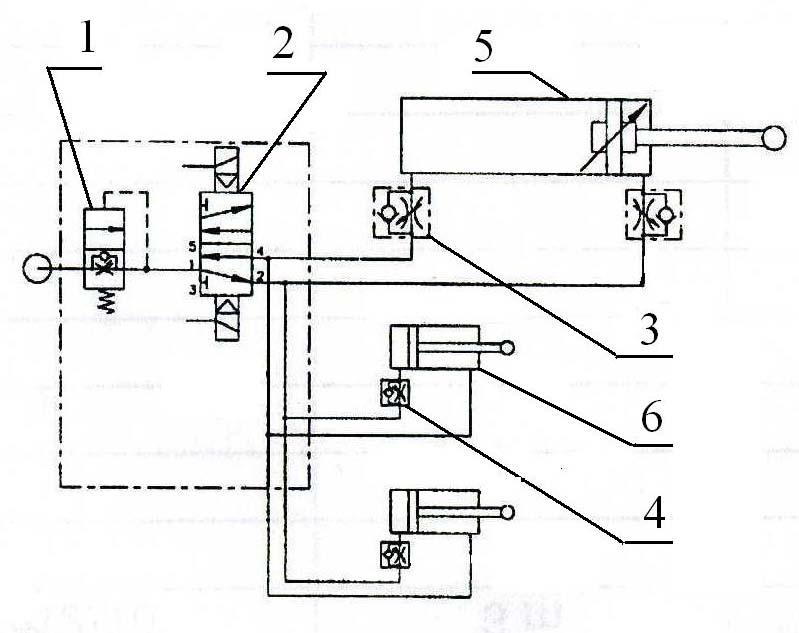

1. – клапан медленного заполнения
2. – воздухораспределитель
3, 4 – дроссель
5. – дверной цилиндр
6. – цилиндр дожатия
Далее через клапаны медленного заполнения 1 и дверные воздухораспределители 2 воздух через пневмодроссели 3 и 4 подается к дверным цилиндрам 5 и цилиндрам дожатия 6 дверей. Дверные магистрали левой и правой стороны вагона через краны К5 и К6 подсоединены к переключательному клапану ПК1, который получая сигналы (управляющее давление) от ДМ (левой или правой), работающей на открытие дверей, и передает эти сигналы в виде управляющего давления на ограничительные клапаны системы пневмоподвешивания кузова. В ограничительном клапане открывается отверстие диаметром 5 мм (при закрытых дверях - 2 мм). Регуляторы положения кузова обеспечивают быструю подкачку пневморессор.

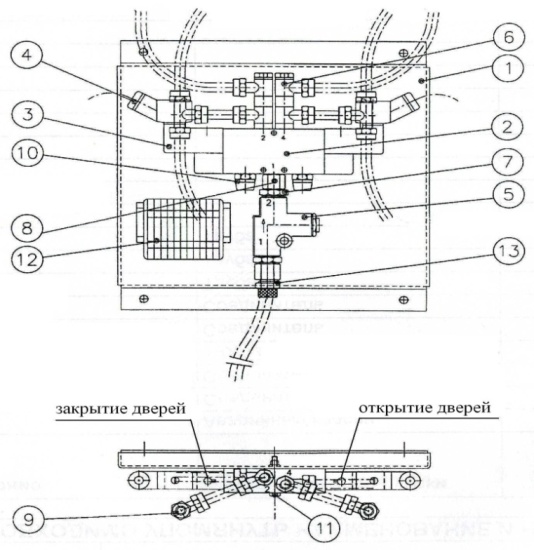

Пневматические блоки управления дверями предназначены для монтажа и размещения пневмоприборов управления открытием и закрытием раздвижных дверей. Блоки управления обеспечивают подачу сжатого воздуха на основные дверные цилиндры и цилиндры дожатая дверей по сигналам с системы «Витязь» на открытие и закрытие дверей. На каждую раздвижную дверь предусмотрен отдельный пневматический блок управления.
1
.
– монтажная пластина; 2. – дверной
вентиль; 3. – катушка; 4. – подсоединительная
коробка; 5. – клапан медленного
заполнения; 6. – двойной неразъёмный
катерный соединитель; 7. – двойной
ниппель; 8. – ниппель; 9. – Т-образный
соединитель; 10. – глушитель; 11. – винт
с 6-гранной головкой; 12. – пакет клемм;
13. – прямой соединитель;
