Неисправности обратного клапана

При эксплуатации подвижного состава могут встречаться следующие сбои в работе обратного клапана:

1. Стакан стучит во время работы мотор-компрессора. Это может происходить в одном из двух случаев: увеличенной глубины неплотности на стакане или по причине отсутствия на нем верхней резьбовой заглушки. Обе эти причины приводят к возникновению излишней подвижности стакана в вертикальной плоскости, и как следствие - резонансу в движении от хода поршней компрессора.

2. Слишком медленное поднятие  стакана при открытии обратного клапана и также слишком медленное опускание стакана на седло (возможно зависание его в верхнем положении) при закрытии обратного клапана. Эта неисправность может наблюдаться также в одном из двух случаев: излишне плотной притирке внешней поверхности стакана к внутренней поверхности горловины корпуса или из-за чрезмерно уменьшенной глубины неплотности на стакане.

3. Неплотная посадка стакана на свое седло при отключении мотор-компрессора возможно из-за попадания окалины под посадочную поверхность стакана или из-за разрыва резинового уплотнительного кольца (Э-155).

Фильтр тонкой очистки воздуха

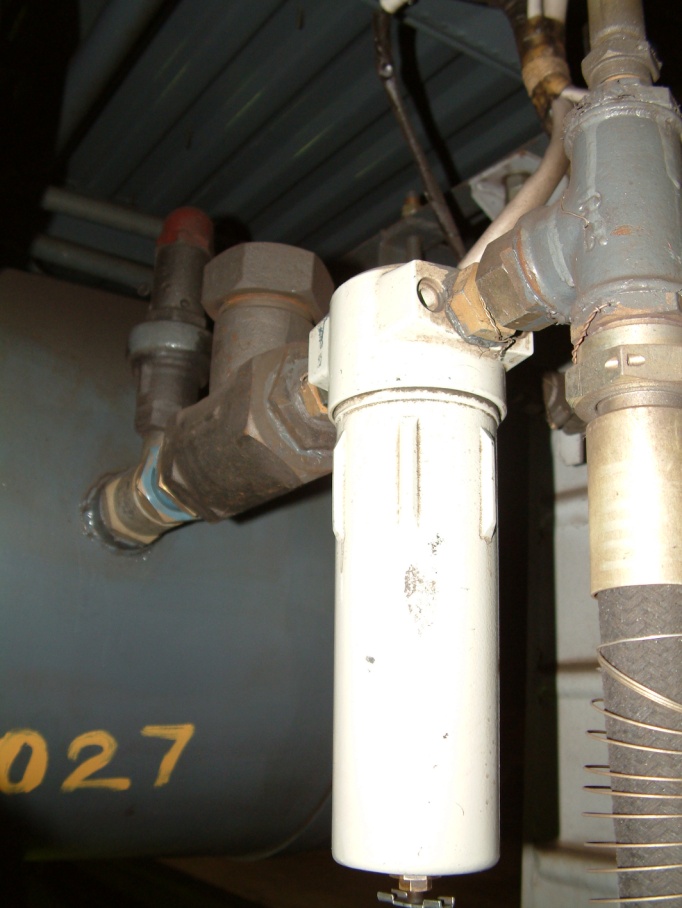

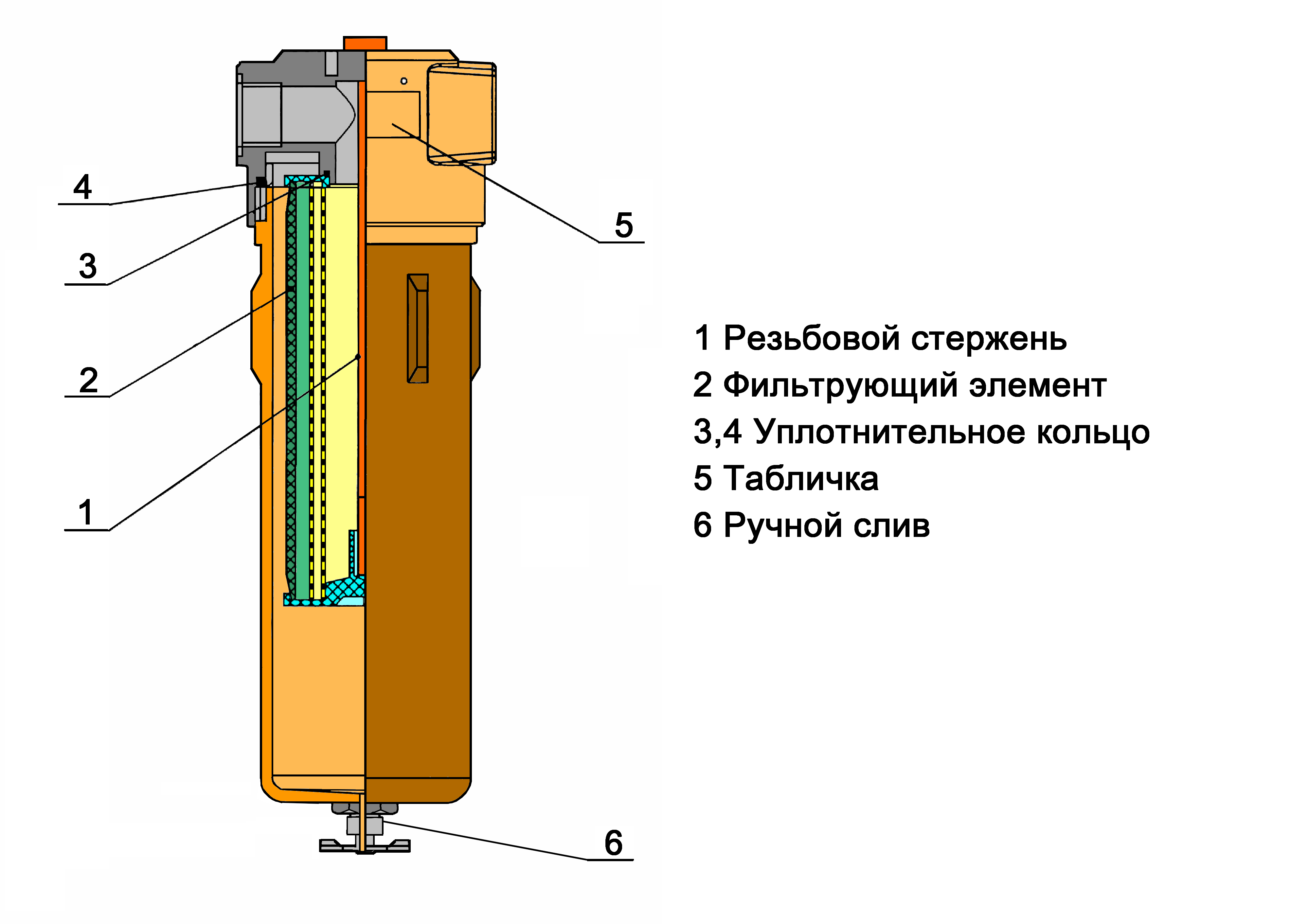

Фильтр тонкой очистки воздуха фирмы «Knorr-Bremse» типа ОЕF 1 предназначен для удаления остаточного масла из сжатого воздуха. Фильтр ФТО установлен на воздухопроводе между осушителем «О» и главным резервуаром. Состоит из корпуса, внутри которого установлен фильтрующий элемент.

Предохранительный клапан

Клапан предохранительные Кл.П1 и Кл.П2 типа Э-216 предназначены для защиты компрессорного агрегата и пневмосистемы вагона от превышения давления сжатого воздуха выше установленной величины. Клапан Кл.П1 установлен на выходе компрессорного агрегата перед осушителем - сработает в случае засорения, или замерзания осушителя, при давлении 10±0,2атм. Клапан Кл.П2 установлен на нагнетательном трубопроводе между фильтром тонкой очистки ФТО и главным резервуаром. Предохраняет главный резервуар от разрыва - сработает при повышении давления в напорной магистрали 9±0,2атм. Предохранительные клапаны отрегулированы на максимальное давление Кл.П1 - 10±0,2атм. Кл.П2 - 9±0,2атм. Отрегулированные на указанное давление предохранительные клапаны при эксплуатации должны быть опломбированы.

Устройство предохранительного клапана

Предохранительный клапан Э-216 включает в себя следующие составные элементы:

• Корпус с резьбовым штуцером и направляющей втулкой, запрессованной в корпус, верхний торец которой является седлом для тарельчатого клапана.

• Стакан, ввинченный в корпус, имеет по окружности восемь сквозных атмосферных отверстий по 8 мм диаметром каждое, расположенных в два ряда в шахматном порядке.

• Латунный тарельчатый клапан (ступенчатой формы) с направляющей крестовиной (перьями). Снизу у клапана имеются две поверхности, на которые действует сжатый воздух напорной магистрали рабочая, на которую сжатый воздух воздействует всегда при нормально работающем мотор-компрессоре, и срывная, на которую сжатый воздух напорной магистрали будет воздействовать снизу при поднятии тарельчатого клапана со своего седла. Площадь срывной поверхности больше площади рабочей.

• Регулировочная пружина, с верхней и нижней центрирующими шайбами, расположена внутри стакана и нагружает тарельчатый клапан сверху.

• Регулировочный винт ввернут в стакан сверху, необходим для изменения усилия регулировочной пружины и, следовательно, давления, при котором срабатывает клапан.

• Резьбовой колпак навинчен на регулировочный винт и является для него контргайкой. Колпак и стакан опломбированы общей пломбой.
