Военные дисциплины (ВД) - Шпаргалка по знакам боевых документов

№ 1 Командно-наблюдательный пункт батальона:

1 – на месте, 2 – в движении

№ 2 Командно-наблюдательный пункт роты:

1 – в обороне и в пешем порядке в наступлении,

2 – в движении на боевой машине пехоты (на другой технике с соответствующим знаком). Командно-наблюдательный пункт взвода – с одной черточкой.

№ 3 Наблюдательный пункт (пост) с указанием принадлежности

С буквами внутри знака:

В – воздушного наблюдения,

И – инженерный,

Т – технического наблюдения,

Х – химический

№ 4 Пост регулирования движения или регулировщик

К – коменданский пост,

КПП – контрольно-пропускной пункт,

КТП – контрольно-технический пункт

№ 5 Пункт (пост) обозначения

Другие пункты (посты) – с соответствующей надписью

№ 6 Пулеметы:

1 – ручной,

2 – ротный или станковый,

3 – крупнокалиберный

№ 7 Гранатометы:

1 – ручной противотанковый,

2 – станковый противотанковый,

3 – автоматический станковый

№ 8 Комплексы ПТУР:

1 – переносной,

2 – на боевой машине

№ 9 Боевые машины:

1 – боевая машина пехоты ( общее обозначение),

2 – боевая машина пехоты, оснащенная минным тралом,

3 – бронетранспортер,

4 – боевая разведывательная машина,

5 – бронированная разведывательная дозорная машина

№ 10 Танки:

1 – общее обозначение,

2 – плавающий,

3 – оснащенный минным тралом,

4 – с навесным бульдозерным оборудованием.

№ 11 Автомобили:

1 – общее обозначение,

2 – с прицелом,

3 – санитарный (транспортер колесный)

№ 12 Противотанковые пушки:

1 – общее обозначение,

2 – калибра до 85мм,

3 – калибра до 100мм,

4 – калибра более 100мм.

№ 13 Орудия:

1 – общее обозначение,

2 – калибра до 122мм,

3 – калибра до 155мм,

4 – калибра более 155мм,

5 – применяющие ядерные боеприпасы (условный знак – в зависимости от калибра оружия)

№ 14 Самоходное орудие:

Общее обозначение (знак орудия – в зависимости от калибра)

№ 15 Зенитные орудия:

1 – общее обозначение,

2 – малого калибра,

3 – среднего калибра

№ 16 Зенитные самоходные установки:

1 – общее обозначение,

2 – с радиолокационным комплексом

№ 17 Зенитные ракетные комплексы:

1 – общее обозначение и типа «Стрела-2»,

2 – ближнего действия,

3 – Малой дальности,

4 – Средней дальности

№ 18 Вертолет:

Общее обозначение

№ 19 Рубеж (позиция) обороны, не занятый подразделениями

№ 20 Расположение подразделения в обороне с соответствующими надписями:

1 – общее обозначение,

2 – район обороны (опорный пункт) танкового подразделения (мотострелкового подразделения – со знаками, соответствующими его технике)

№ 21 Окоп с перекрытой щелью (блиндажом), занятый мотострелковым отделением

№ 22 Траншея с ходом сообщения

№ 23 Танк в окопе

(орудие, миномет и другие огневые средства – с соответствующим знаком).

Цвет знака окопа такой же, как и цвет знака огневого средства

№ 24.1 Открытая щель № 24.2 Перекрытая щель

№ 25.1 Блиндаж № 25.2 Убежище

№ 26.1 Огневой рубеж танкового батальона

с указанием номера рубежа (мотострелкового подразделения на БМП – с соответствующими знаками и надписями)

№ 26.2 Огневой рубеж бронегруппы

с указанием номера рубежа (других подразделений – с соответствующими знаками и надписями)

№ 27 Рубеж развертывания противотанкового взвода

с указанием номера рубежа (других подразделений – с соответствующими знаками и надписями)

№ 28 Рубеж перехода в атаку

(ввода в бой, развертывания для контратаки) мотострелкового и танкового подразделений:

1 – общее обозначение,

2 – мотострелкового подразделения на БМП (на другой технике и танкового подразделения – с соответствующими знаками)

№ 29 Фронт (рубеж)

занимаемый подразделениями сторон в бою

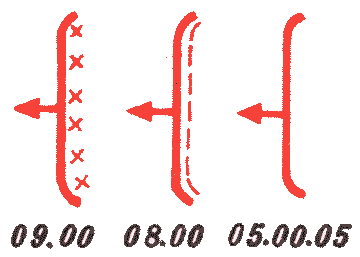

№ 30 Положения подразделения

к определенному времени с соответствующими надписями и знаками

№ 31 Направление наступления (атаки) и контратаки подразделения

№ 32.1 Ближайшая задача батальона:

1 – общее обозначение,

2 – мотострелкового батальона на БМП (на другой технике и танкового батальона – с соответствующими знаками). Ближайшая задача роты (взвода) – с двумя (одной) черточками

№ 32.2 Дальнейшая задача батальона:

1 – общее обозначение,

2 – танкового батальона (мотострелкового батальона на БМП и другой технике – с соответствующими знаками)

№ 33.1 Рубеж спешивания мотострелкового подразделения

№ 33.2 Рубеж развертывания в батальонные колонны

В ротные (взводные) колонны – с двумя (одной) черточками

№ 33.3 Исходный рубеж (пункт)

рубеж (пункт) регулирования, исходный рубеж для форсирования

№ 34 Разграничительные линии:

1 – между дивизиями (бригадами),

2 – между полками,

3 – между батальонами

№ 35 Рубеж вероятной встречи с противником

№ 36.1 Подразделение остановлено на достигнутом рубеже

№ 36.2 Подразделение отходит с занимаемого рубежа

№ 37 Район огневых позиций артиллерийского дивизиона с указанием расположения батарей (зенитного дивизиона – с соответствующими знаками и надписью)

№ 38.1 Артиллерийская батарея на огневой позиции

(знак орудия – в зависимости от типа и калибра)

№ 38.2 Минометная батарея на огневой позиции

(знак миномета – в зависимости от типа и калибра)

№ 39 Район высадки тактического воздушного десанта на вертолетах

с указанием боевого состава, времени и даты высадки

№ 40 Колонна подразделения:

1 – общее обозначение,

2 – мотострелковой роты а БМП,

3 – танковой роты.

Колонна батальона (взвода) – с тремя (одной)

черточками

№ 41 Районы, занимаемые подразделениями:

1 – мотострелковым (танковым), разведывательным

подразделением или подразделением тыла,

2 – подразделением рода войск или специальных войск.

Возле надписи может наноситься знак, соответствующий

технике или назначению подразделения

№ 42.1 Дозорное отделение на БМП

(на другой технике и дозорный танк – с соответствующими знаками и надписями)

№ 42.2 Пешие дозорные (2-3 военнослужащих)

№ 43 Рубеж минирования

№ 44.1 Противотанковое минное поле

(размеры в масштабе карты)

№ 44.2 Противопехотное минное поле

(размеры в масштабе карты)

№ 45 Полковой склад

с указанием его принадлежности и вида:

Г – горючего,

П – продовольственный,

ВТИ – военно-технического имущества,

АБТИ – артиллерийский

№ 46.1 Медицинский пункт полка

с указанием принадлежности

№ 46.2 Медицинский пункт батальона

с указанием принадлежности

№ 46.3 Медицинский пост роты

с указанием принадлежности

№ 47 Стрелок-санитар

№ 48 Пост санитарного транспорта

№ 49 Пункт обслуживания на маршруте движения:

Г - заправки горючим,

П – продовольственный,

Т – технической помощи,

О – отдыха и обогрева, с красным крестом – медицинский
