1. Цель работы

1.1. Изучить функциональные и электрические характеристики дешифраторов на ИМС К155ИД4 и К531ИД7.

1.2. Получить практические навыки по исследованию работы ИМС дешифраторов путем подачи входных воздействий, наблюдения и анализа выходных реакций.

2. Приборы и оборудование

2.1. Лабораторный стенд «Цифровой схемотехники» ЛСЦС – 1.

2.2. Исследуемый модуль ИМ 2 – 1(дешифраторов) стенда ЛСЦС.

2.3. Комплект соединительных проводников.

3. Порядок выполнения работы

3.1. Исследование работы дешифратора на ИМС К155ИД4.

ИМС К155ИД4 представляет собой сдвоенный дешифратор, состоящий из двух дешифраторов «два входа – четыре выхода», принимающих двухразрядный двоичный код с адресных входов V1 и V2. Первый дешифратор (DC1) имеет два входа разрешения: прямой D и инверсный 1, а второй дешифратор (DC2) – только инверсные входы разрешения . Дешифрация входного двоичного кода каждым дешифратором происходит раздельно только тогда, когда для DC1 на входах напряжение низкого уровня. Такая организация разрешения обеспечивает возможность каскадирования реализации различных вариантов управления. Для дешифрации трехразрядного кода следует вход D использовать как адрес V3, а входы разрешения объединить и подать на них нулевой сигнал.

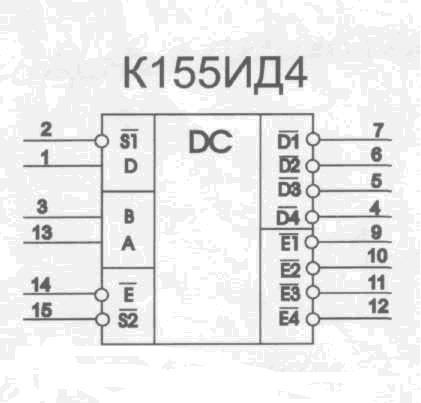

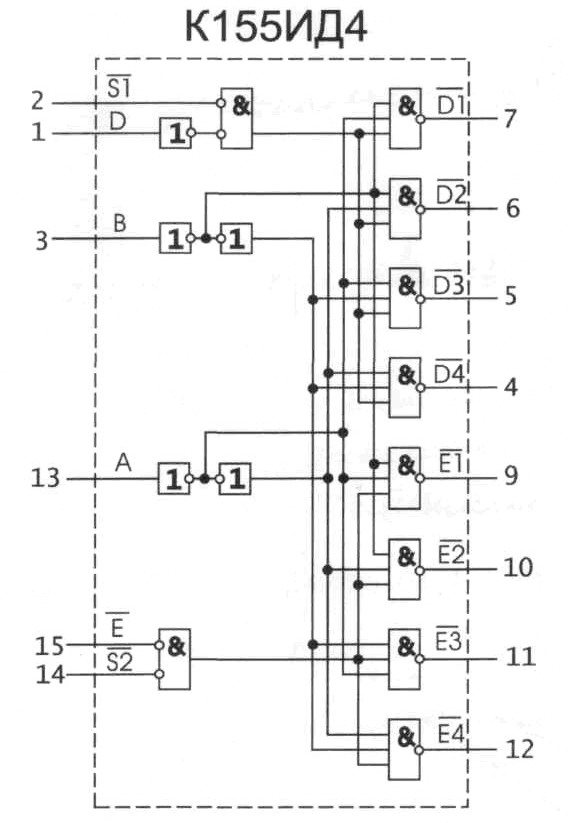

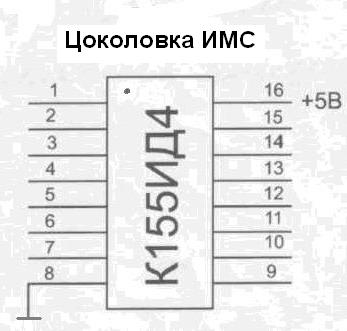

Принципиальная схема э3 дешифратора к155ид4:

3.1.1. Подключил кабель питания исследуемого модуля ИМ 2 – 1 к разъему Х1 или Х2 «Питание модулей ИМ» базового модуля (БМ) ЛСЦС.

3.1.2. Произвел коммутацию базового модуля (БМ) с исследуемым модулем ИМ 2 – 1 с помощью соединительных проводников согласно схеме ИМС дешифратора К155ИД4.

3.1.3. Подал электрическое питание на ЛСЦС напряжением 220В, переведя тумблер в положение «Вкл».

3.1.4. Включил БМ ЛСЦС переведя тумблер +5В в положение «Вкл». Проконтролировал включение БМ по индикаторам +5В и «Раб».

3.1.5. С помощью клавишных переключателей «Информационные коды» БМ ЛСЦС произвел подачу кодов в соответствии с таблицей истинности на входы исследуемой ИМС К155ИД4 и исследовал реакцию ИМС на комбинацию входных воздействий с помощью светодиодов «индикация информации»:

Таблица истинности состояний дешифратора К155ИД4

(в режиме дешифратора «два входа – четыре выхода»)

Входы управления				Вход кода		Выходы DC «D»				Выходы DC «Е»
1	D	2		V2	V1
0	1	0	0	0	0	0	1	1	1	0	1	1	1
0	1	0	0	0	1	1	0	1	1	1	0	1	1
0	1	0	0	1	0	1	1	0	1	1	1	0	1
0	1	0	0	1	1	1	1	1	0	1	1	1	0
1	х	х	х	х	х	1	1	1	1	х	х	х	х
0	0	х	х	х	х	1	1	1	1	х	х	х	х
х	х	1	х	х	х	х	х	х	х	1	1	1	1
х	х	0	1	х	х	х	х	х	х	1	1	1	1

Таблица истинности состояний дешифратора К155ИД4

(в режиме дешифратора «три входа – восемь выходов»)

Адрес			Разрешение	Выходы
D	V2	V1
X	X	X	1	1	1	1	1	1	1	1	1
0	0	0	0	0	1	1	1	1	1	1	1
0	0	1	0	1	0	1	1	1	1	1	1
0	1	0	0	1	1	0	1	1	1	1	1
0	1	1	0	1	1	1	0	1	1	1	1
1	0	0	0	1	1	1	1	0	1	1	1
1	0	1	0	1	1	1	1	1	0	1	1
1	1	0	0	1	1	1	1	1	1	0	1
1	1	1	0	1	1	1	1	1	1	1	0

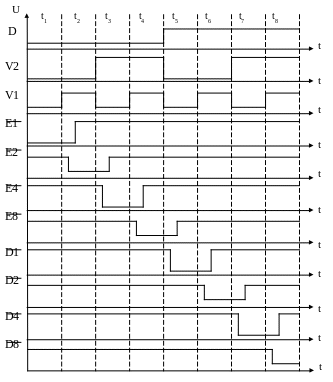

3.1.6. Построил временную диаграмму работы ИМС К155ИД4:

Реальная временная диаграмма работы дешифратора К155ИД4

в режиме дешифратора «три входа – восемь выходов»

3.1.7. Произвел отключение ЛСЦС в порядке, обратном включению.

3.1.8. Снял соединительные проводники с исследуемой ИМС К 155 ИД4.

3.2. Исследование работы дешифратора на ИМС К531ИД7.

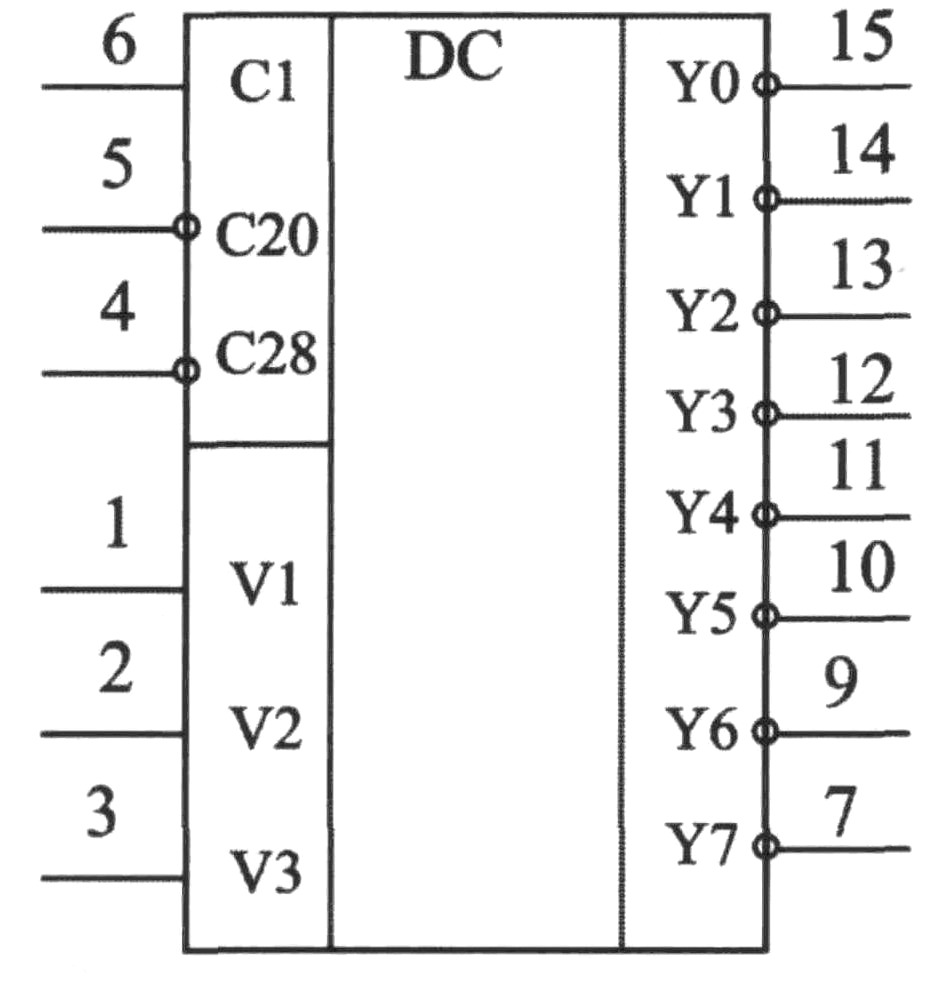

УГО ИМС К531ИД7 ЦОКОЛОВКА

Двоичный дешифратор на ИМС К531ИД7 обеспечивает преобразование трёхразрядного двоичного числа, подаваемого на входы «VI», «V2», «V3», в десятичное число от нуля до семи на инверсных выходах дешифратора «Y0, Y1, ..., Y7». Выход дешифратора выбранного канала имеет низкий уро­вень, остальные выходы – высокий. Дешифрация происходит, когда на входах 28 и 20 напряжение низкого уровня, а на входе С1 - высокого. При других сочетаниях уровней на входах разрешения на всех вы­ходах имеются напряжения высокого уровня. Такая организа­ция разрешения обеспечивает возможность каскадирования дешифраторов и реализации различных вариантов управле­ния.
