1.1.2. Порядок вычислений.
1.1.2.1. Составить первую рабочую схему исполненной сети (рис. 2) на которую выписать из таблицы 2 измеренные направления
Таблица 2
Измеренные элементы приведения и направления
Название пунктов
|
Элементы приведения
|
Название направлений
|
Измеренные направления
|
Аграрное
|
c=0.15м ; e1=0.060 м
|
Луговое
|
0 00 00
|
Q=205 на Луговое |
Пригородное
|
49 20 53 |
|
Q1=285 на Луговое |
Марьино
|
325 08 58 |
|
Марьино
|
e=__ ; e1=0.030 м |
Свобода
|
0 00 00 |
Q=__ |
Луговое
|
81 10 17 |
|
Q1=232 на Свободу
|
Аграрное
|
109 53 48 |
|
Свобода
|
e=__; e1=0.035 м
|
Пригородное
|
0 00 00 |
Q=__
|
Луговое
|
30 33 34 |
|
Q1=231 на Пригородное еПрПриПригородное |
Марьино
|
69 59 13 |
|
Луговое
|
e=0.030 м ; e1=0.035 м
|
Пригородное
|
0 00 00 |
Q=175 на Пригородное Пригородно=наПригороднПригородное |
Аграрное
|
89 27 38 |
|
Q1=30 на Пригородное |
Марьино
|
205 53 02 |
|
|
Свобода
|
265 16 56 |
|
Пригородное
|
e=0.025 м ; e1=__ |
Аграрное
|
0 00 00 |
Q=125 на Луговое |
Луговое
|
41 11 30 |
|
Q1=__ |
Свобода
|
95 54 38 |
Примечание: Значения угловых элементов приведены Q и Q1 на каждом пункте вписать в таблицу 2 в соответствии со своим вариантом из приложения
1.1.2.2. На схеме намечаем исходную (твердую) сторону, пронумеровываем треугольники, обозначаем промежуточные стороны и углы.
1.1.2.3. По данным таблицы 2 вычисляем измеренные углы и выписываем их значения на рабочую схему (см. Рис 2.)

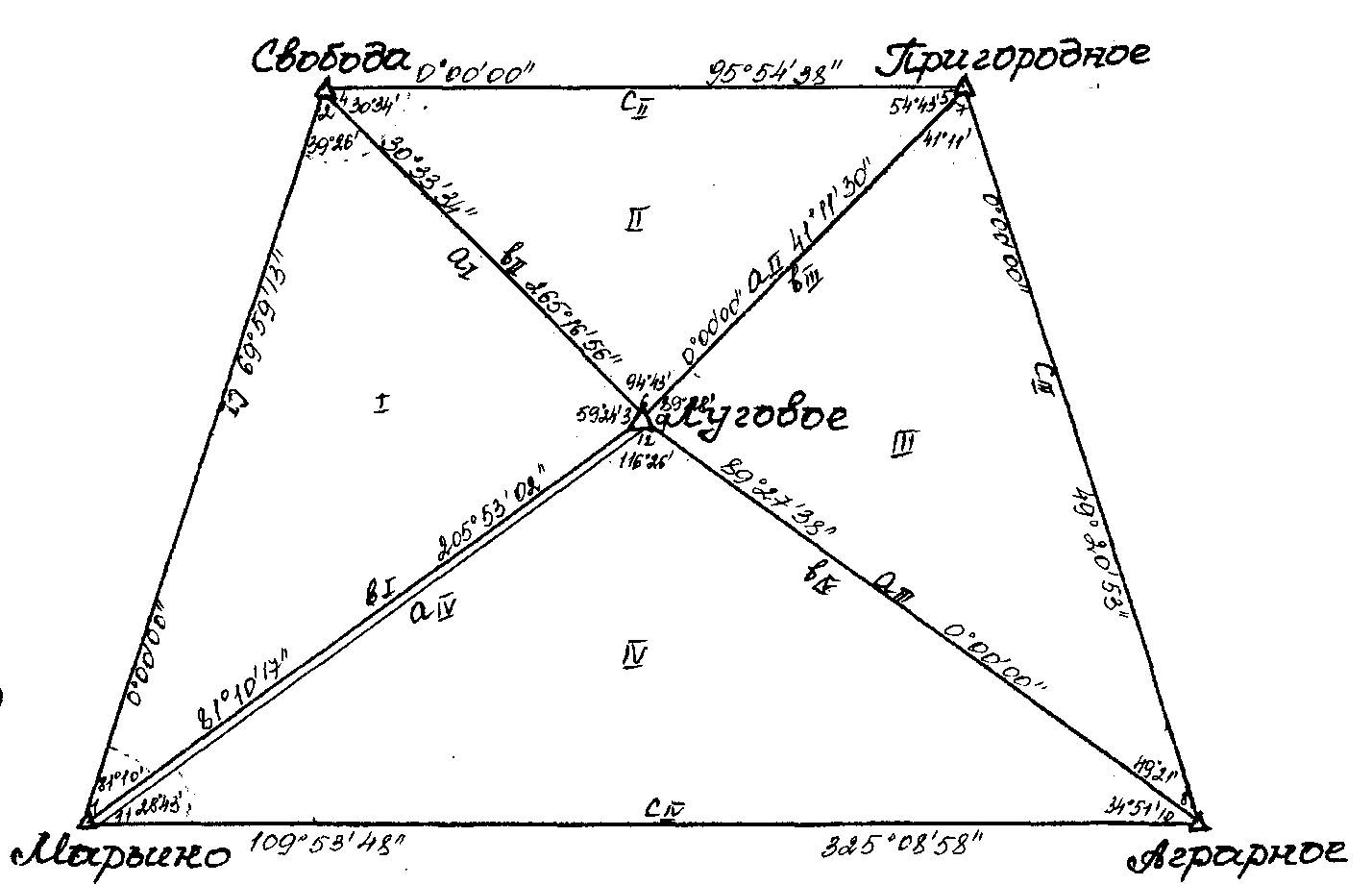

Рис.2 Рабочая схема 1 (углы измеренные).
1.1.2.4. Вычисленные значения углов выписываем с окружением до Г в бланк предварительного решения треугольников в порядке нумерации, указанной в таблице 3. Длину исходной стороны выписываем с округлением до 10 м в одной строке с противоположным углом.
1.1.2.5. Подсчитываем сумму углов по каждому треугольнику. Если она отличается (за счет ошибок округления) от 180° не более чем Г , то находим синусы углов (с тремя десятичными знаками).
1.1.2.6. По теореме синусов вычисляем стороны треугольников, начиная с первого, по формулам:
i = Di sin A
bI = Di sin A (1)
ci = Di sin A
которых Di, - постоянный коэффициент для 1 треугольника, определяемый соотношением :
(2)
Контролем решения треугольников является сходимость длины исходной стороны bi с вычисленным значением в a1VРасхождение не должно быть (для данной сети) более 10 метров, т.е. ∆ B= b1 - a4 ≤ 10 м (см. таблицу 3).
Таблица 3
