2. Работа с лицевыми панелями лабораторных работ

Лицевые панели лабораторных работ (Рис. 8.6.2 -15) имеют две вкладки: “Описание” и“Проведение опыта”.

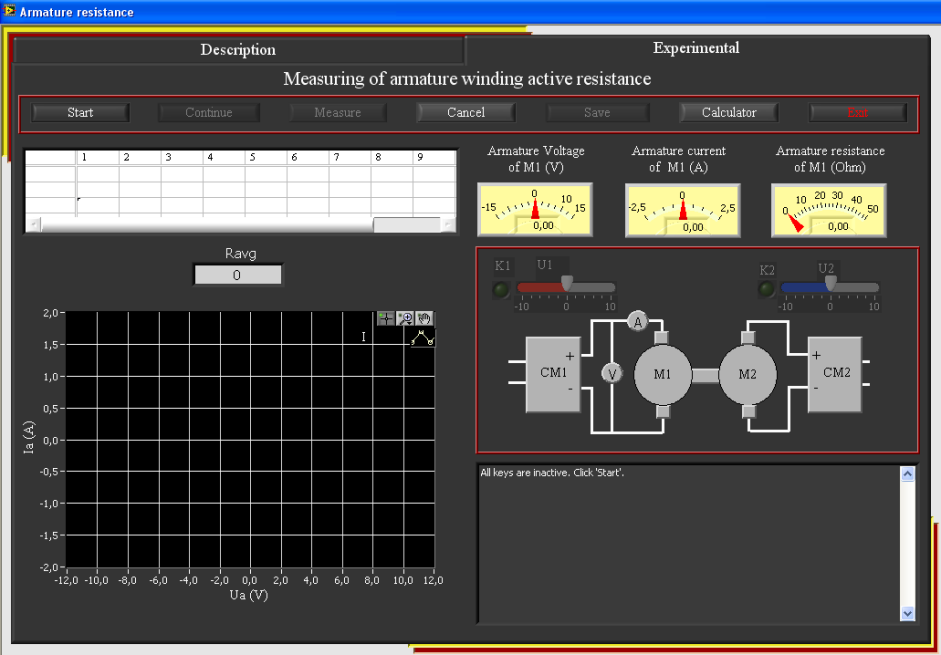

Рис. 8.6.2‑15 Образец лицевой панели лабораторной работы

На вкладке “Описание” приводятся теоретические материалы по изучаемой теме, а также электрические схемы подключений для проведения данной лабораторной работы и общие рекомендации по проведению опыта.

На вкладке “Проведение опыта” имеются:

• Кнопкидля управления лабораторной работой

• Схема электрических подключений лабораторной работы с интерактивными коммутирующими и регулирующими элементами.

• Стрелочные и цифровые индикаторы, осциллограммы, графики и таблицы с результатами опыта.

Кнопки управления лабораторной работой:

• Кнопка “Старт” предназначена для приведения электрической мнемосхемы в активное состояние.

• Кнопка “Новый сеанс” предназначена для обновления полей таблицы и вычерчивания новых графиков при переходе к следующей стадии лабораторной работы.

• При нажатии кнопки “Пауза” проведение работы приостанавливается, сигналы задания обнуляются, и электродвигатели выключаются. Для продолжения работы необходимо нажать кнопку “Продолжить”.

• При нажатии кнопки “Сброс” проведение работы приостанавливается, сигналы задания обнуляются, и электродвигатели выключаются. Система приводится на исходное состояние.

• Кнопка “Измерить” предназначена для измерения соответствующих параметров и их отображения в таблице и на графике.

• Кнопка “Отменить” предназначена для удаления неудачных измерений из таблицы и графика, и действует в пределах одного сеанса.

• Кнопка “Калькулятор” вызывает стандартную программу Calculator для того, чтобы студент мог произвести необходимые вычисления.

• Кнопка “Сохранить” предназначена для сохранения данных, полученных при выполнении лабораторной работы, даты и времени ее проведения, а также образа соответствующей лицевой панели. При нажатии кнопки “Сохранить” на основании регистрационных данных и наименования проведенной лабораторной работы формируется название файла, который сохраняется в MyDocuments\Microdrives\).

• Кнопка “Выход” предназначена для выхода из текущей лабораторной работы и возвращения в главное меню. Рекомендуется нажимать ее только после нажатия кнопки “Пауза” или “Сброс”.

• Кнопки К1 и К2 предназначены для активации регуляторов напряжения двигателей.

3. Условные обозначения на мнемосхемах интерфейса

МД1, МД2 микродвигатели: испытуемый и нагрузочный

БУ1, БУ2 преобразователи напряжения для испытуемого и нагрузочного микродвигателей

U1, U2 регуляторы ручного задания сигнала управления для БУ1 и БУ2

К1, К2 кнопки активизации преобразователей напряжения БУ1 и БУ2

slider радиокнопка ручного управления сигналом задания

waveform радиокнопка выбора периодического сигнала задания

А амперметр

V вольтметр

ДС датчик скорости

ДП датчик положения

П_рег пропорциональный регулятор с изменяемым коэффициентом пропорциональности

И_рег интегральный регулятор с изменяемой постоянной интегрирования

Д_рег дифференциальный регулятор с изменяемым коэффициентом дифференциирования

К_ос изменяемый коэффициент обратной связи
