5. Проектування будгенплану на стадії пвр

5.1 Розрахунок площі тимчасових складських

приміщень і майданчиків

Закриті склади використовуються на будівельному майданчику для всіх об’єктів, тому їх площа була визначена на стадії ПОБ за кошторисною вартістю об’єктів будівництва. Оскільки ПВР розробляється для основного об’єкта, то всі закриті опалювані і неопалювані склади розташовуються на будівельному майданчику основного об’єкта.

Визначення розмірів навісів та відкритих складських майданчиків на стадії ПВР виконується на основі знання про обсяги матеріалів, деталей і конструкцій, котрі повинні зберігатися на складі. Запас матеріалів, деталей та конструкцій залежить від прийнятих технологій робіт, обсягів витрат на виробництво за одиницю часу й умов постачання.

Для встановлення розмірів складів необхідно визначити за календарним графіком проміжок часу з найбільшими витратами будівельних матеріалів, деталей та конструкцій. Таким чином, періодом може бути місячний інтервал часу. На певний відтинок часу складається перелік обсягів матеріалів і конструкцій, необхідних для виконання робіт на цей період.

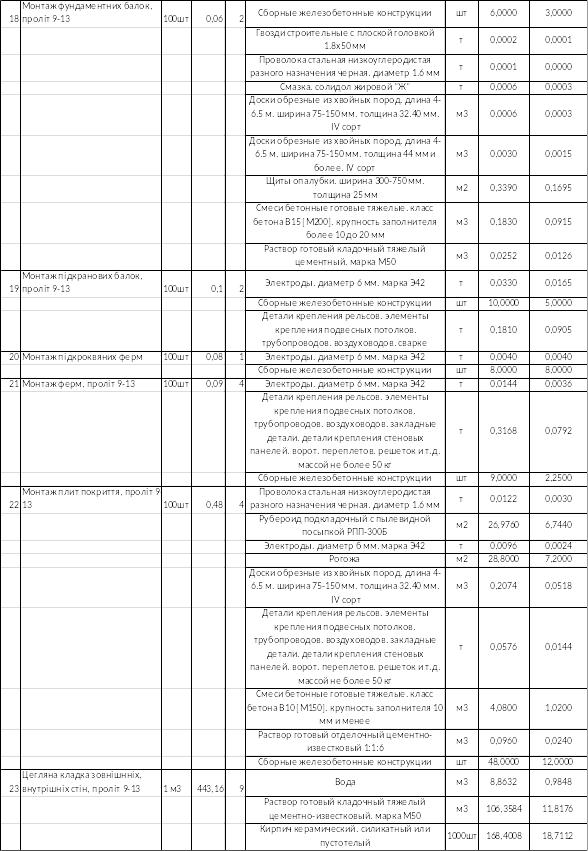

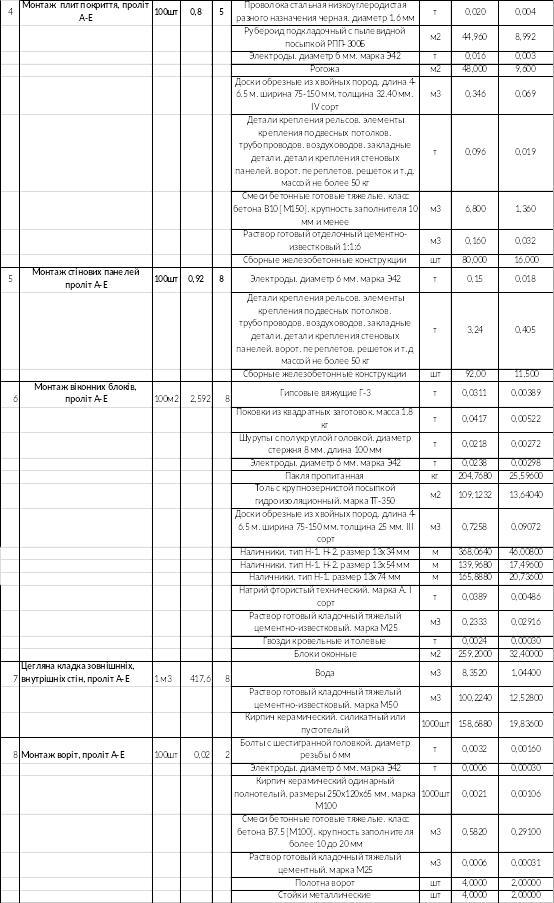

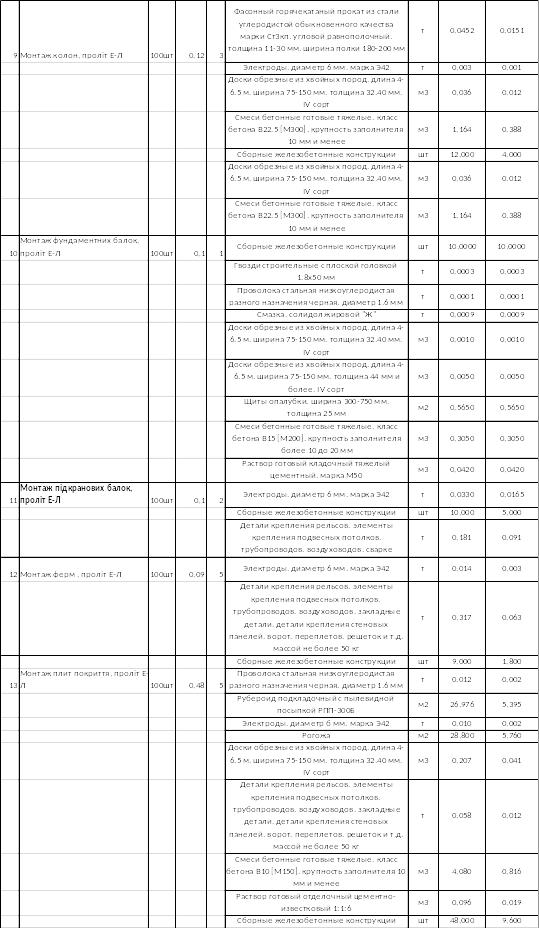

Таблиця 5.1 - Відомість матеріаломістких робіт, матеріалів і конструкцій у найбільш матеріаловитратний період будівництва

З таблиці 5.1 визначаємо сумарну кількість матеріалів, які повинні зберігатися на складах, і ці дані зводимо у таблицю 5.2.

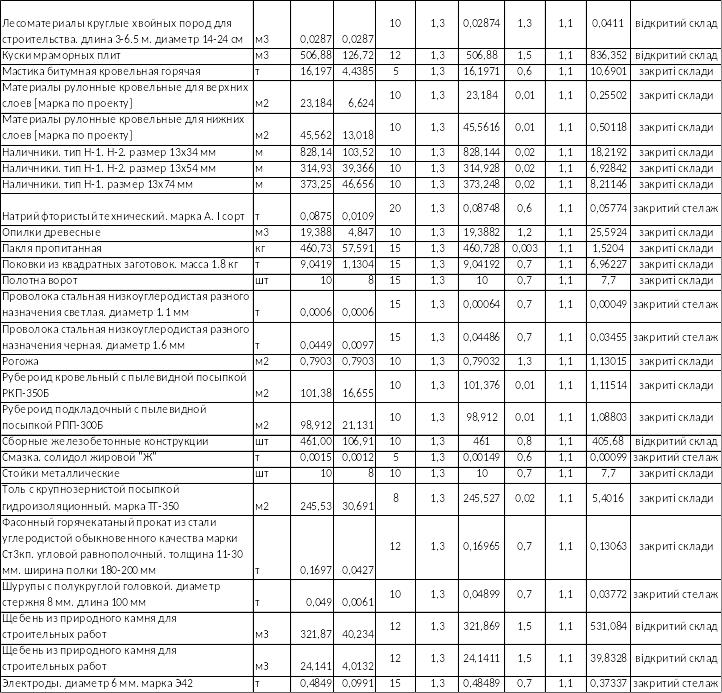

Таблиця 5.2 - Розрахунок площ тимчасових складів для будівельних матеріалів і конструкцій

Для заповнення граф 1 – 4 таблиці 5.2 використовуються дані таблиці 5.1. Нормативні дані беруться з [4]: коефіцієнти нерівномірності споживання і постачання матеріалів (с. 48), розрахункові запаси матеріалів (табл. 28), норми розрахункових площ складів (табл. 29).

Розрахунок запасів матеріалів Qз виконується за формулою

,

де - загальна потреба у матеріалах;

- денна витрата матеріалів;

- норма запасу матеріалів, дні;

- коефіцієнт нерівномірності витрат матеріалів.

Розрахункова площа складу визначається за формулою

, (4.4)

де - нормативна площа складу на одиницю вимірювання з розрахунком

проїздів;

- коефіцієнт нерівномірності постачання матеріалів.

Виходячи з даних табл.5.2, приймаємо розміри складів:

1. закритий стелаж 1 м²;

2. закритий склад – 200 м²;

3. відкритий склад для лісоматеріалів – 2 м²;

4. відкритий склад для цегли – 540 м²;

5. відкритий склад для щебеню – 580 м²;

6. відкритий склад для мармурових плит –840 м²

Загальна площа відкритих складів складає 2500 м².

5.2 Розрахунок площі інвентарних споруд санітарно-побутового та адміністративного призначення

Площі інвентарних приміщень планують на основі розрахункової чисельності за графіком руху робітників. За розрахункову чисельність працівників приймається максимальна кількість робітників між та середнім значенням . У нашому випадку це 130 чол.

Із технічної частини [4, табл. 46] визначають відсоток кожної категорії робітників від їх загальної кількості залежно від галузі промисловості. Ці дані заносяться в таблицю, у якій розраховується кількість працівників кожної категорії.

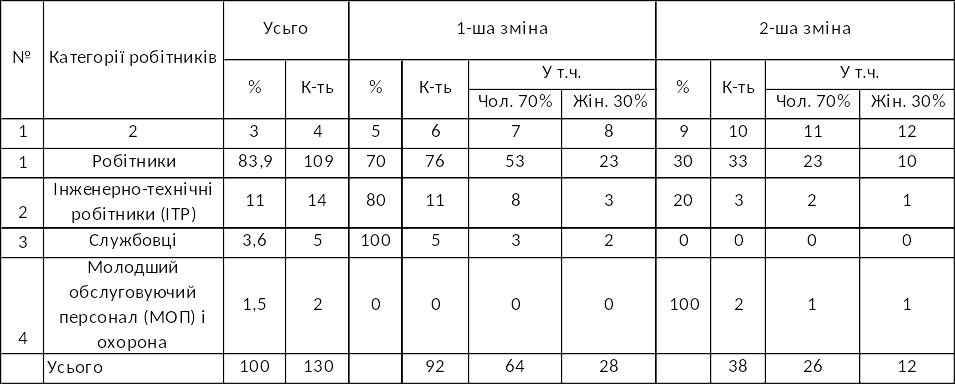

Таблиця 5.3 - Склад робітників за категоріями

Площа інвентарних споруд обчислюється за формулою

,

де - нормальний показник площі споруди;

- кількість робітників, котрі користуються спорудою;

- кількість, на яку припадає нормативний показник.

Показник на кількість робітників визначається за нормативами [ табл. 51,52].

Розрахунок потрібних споруд наводимо у таблиці 5.4.

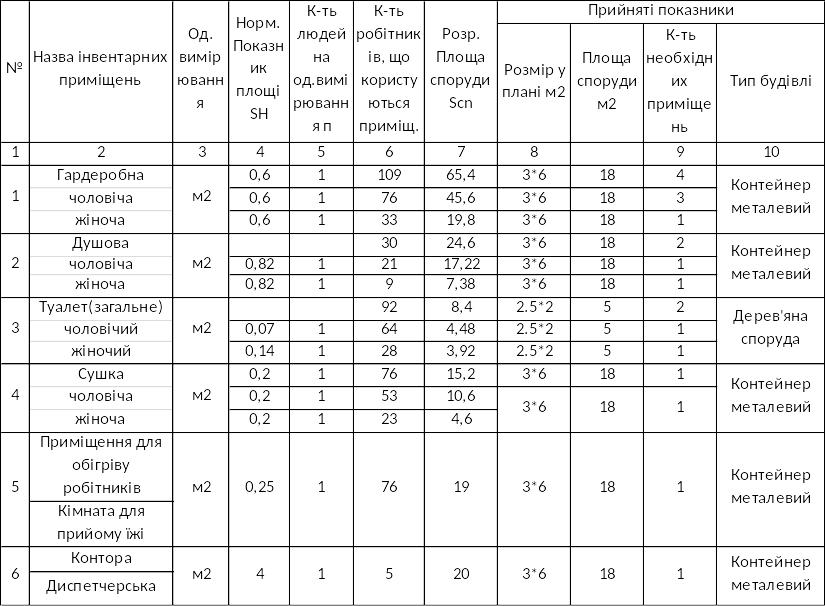

Таблиця 5.4 - Відомість інвентарних споруд санітарно-побутового та адміністративного призначення

Загальна площа дорівнює 172 м² .

Розмір у плані і тип споруди приймаються за [6, с. 247].
