Зміст
1. Визначення параметрів робіт зі зведення каркаса, покриття і стін об’єкта. 2
1.1.Визначення переліку та обсягів будівельно-монтажних робіт. 2
1.2 Визначення трудомісткості та тривалості робіт зі зведення підземної та надземної частин об’єкта. 7
2.Технологія зведення об’єкта потоковим методом. 12
2.1. Основні методи зведення промислових об’єктів. 12
2.2 Розрахунок варіантів потокового виконання робіт монтажу об’єкта. 13
2.3. Вибір монтажних кранів за параметрами монтажу і конструкцій, що монтуються. 24
2.3.1 Визначення параметрів монтажних кранів із умов монтажу. 24
2.3.2 Вибір марки монтажних кранів 27
2.4 Вибір оптимального варіанта технології монтажу об’єкта. 28
3.Розроблення і моделювання технології зведення об’єкта. 31
3.1.Загальні умови моделювання з використанням узагальнених сітьових моделей. 31
3.2. Моделювання зведення об’єкта у вигляді узагальненої сітьовий моделі. 33
Література 57
1. Визначення параметрів робіт зі зведення каркаса, покриття і стін об’єкта.
1.1.Визначення переліку та обсягів будівельно-монтажних робіт.
Після розроблення по вихідним даним плану і розрізу об’єкта визначаємо склад робіт по монтажу підземної і надземної частин об’екта. Далі відповідно до вихідних даних, плану і розрізу об’єкта виконуємо розрахунок обсягів робіт. Розрахунок обсягів робіт наведений в таблиці 1.1.

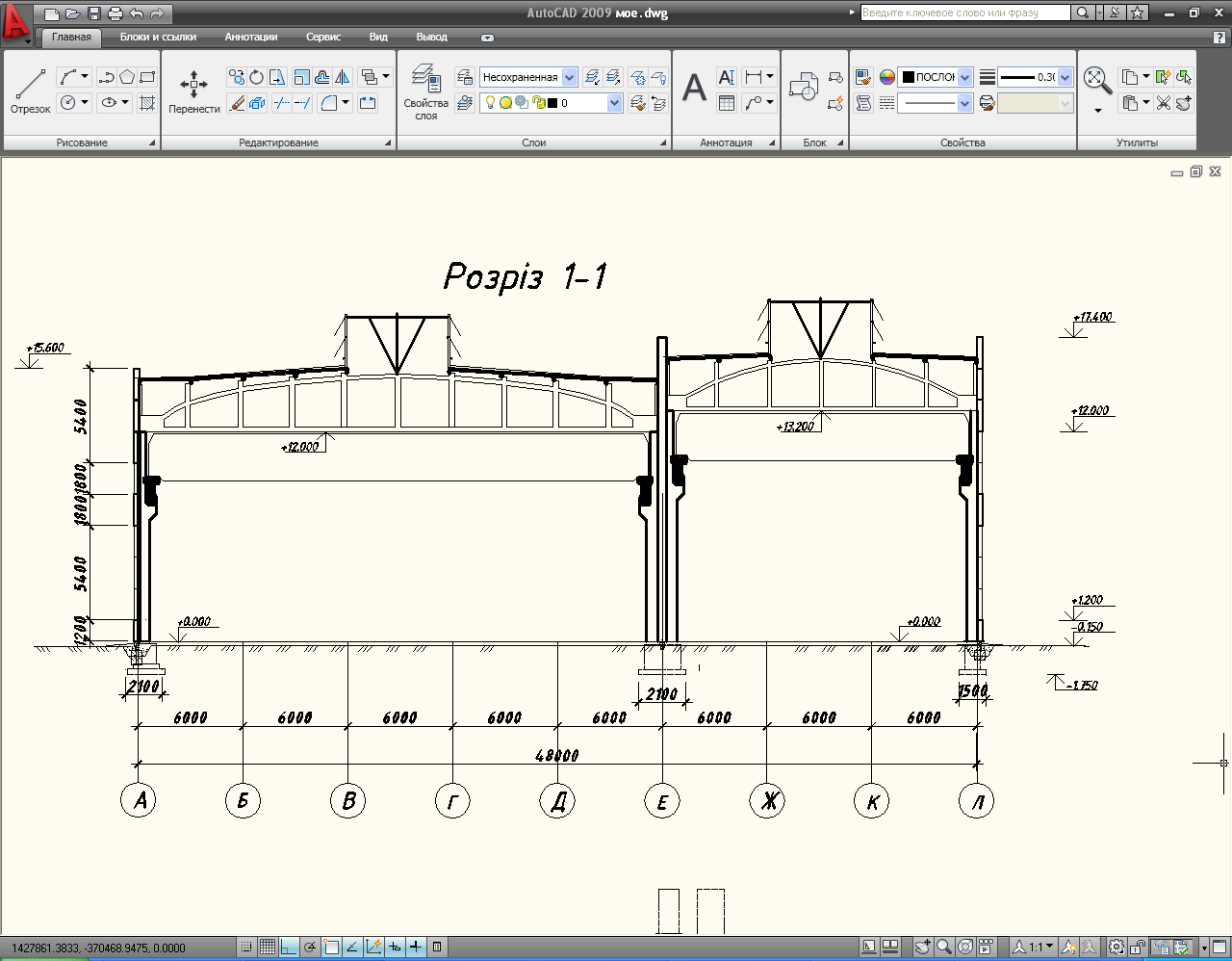

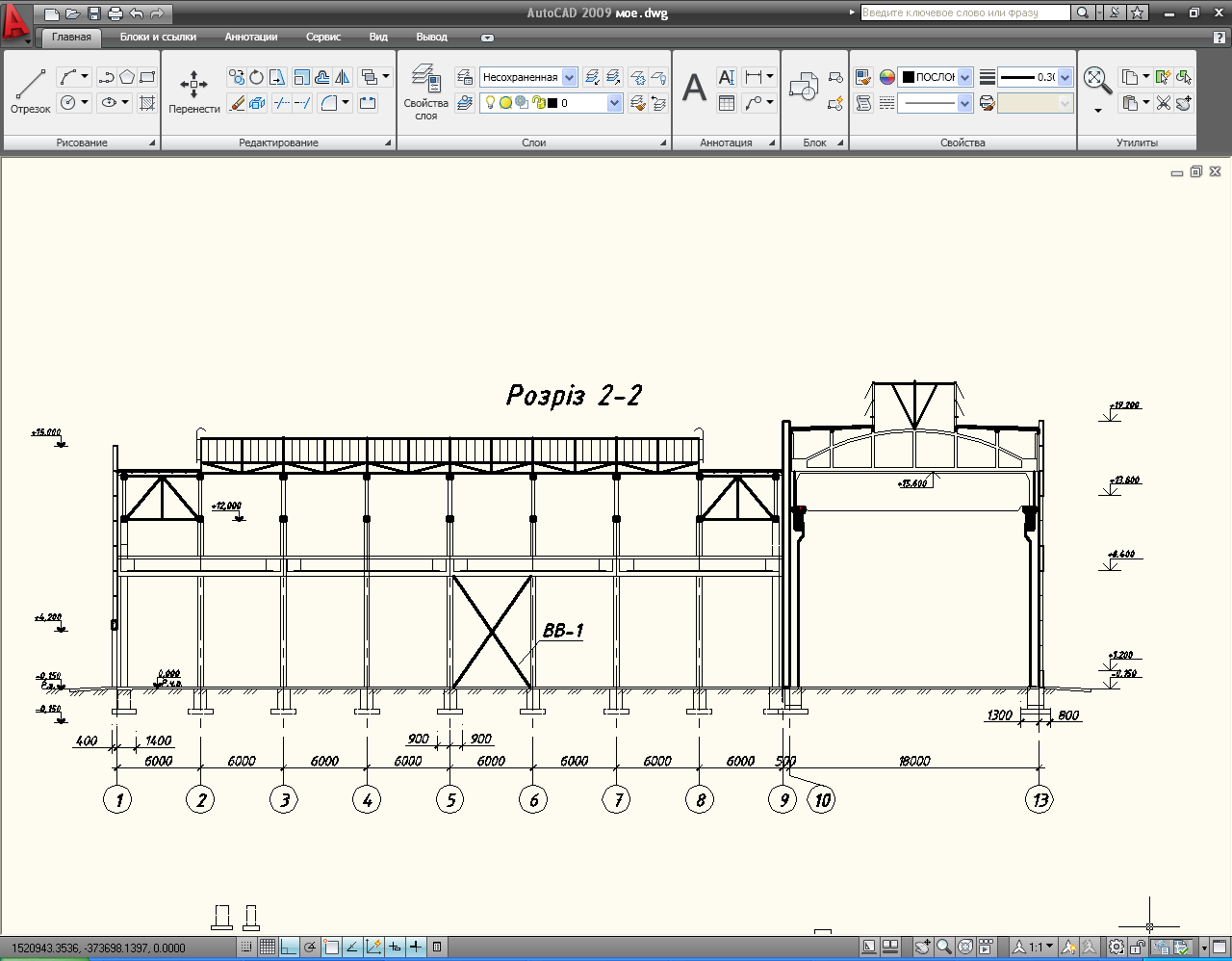

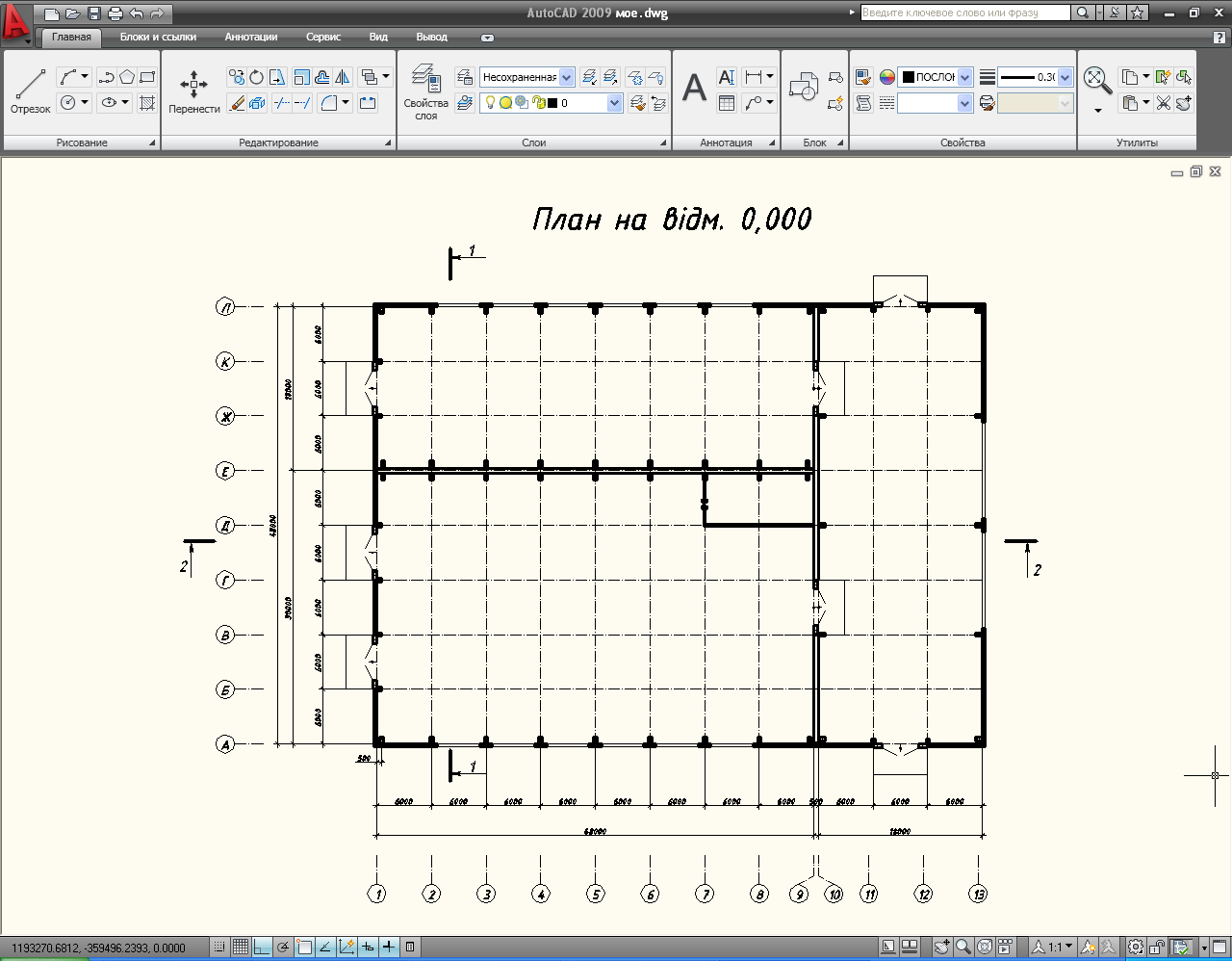

Схематичний план і розріз
об’єкту
Таблиця 1.1 Відомість підрахунку обсягів робіт.
№ п./п. |
Найменування робіт |
Одиниця виміру |
Обсяги робіт |
Вага конструкції |
||
Одиниця |
Формула підрахунку |
Кількість |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
Монтаж монолітних з/б фундаментів під колони, проліт А-Е |
м3 |
73,58 |
м3 |
|
73,58 |
2 |
Монтаж монолітних з/б фундаментів під колони, проліт Е-Л |
м3 |
19,025 |
м3 |
|
19,025 |
3 |
Монтаж монолітних з/б фундаментів під колони, проліт 9-13
|
м3 |
31,932 |
м3 |
|
31,932 |
4 |
Монтаж колон масою до 11,9т, проліт А-Е |
шт |
22 |
т |
22шт*11,9т |
261,8 |
5 |
Монтаж з/б фундаментних балок довжиною 6м і вагою 1,5т, проліт А-Е
|
шт |
19 |
т |
19шт*1,5т |
28,5 |
6 |
Монтаж підкранових балок, 8,5т проліт А-Е
|
шт |
10 |
т |
10шт*8,5т |
85 |
7 |
Монтаж з/б крокв’яних ферм вагою 10,5 т, проліт А-Е |
шт |
9 |
т |
9шт*15т |
135 |
8 |
Монтаж з/б ребристих плит покриття розміром 6х3м масою 2,4т, проліт А-Е |
шт |
80 |
т |
80шт*2,4т |
192 |
9 |
Монтаж стінових панелей довжиною 6м, 4,2т проліт А-Е |
шт |
92 |
т |
92шт*4,2т |
386,4 |
10 |
Монтаж металевих віконних блоків з подвійним склінням типу ОТД (0,0136 т/м2),проліт А-Е
|
т |
3,53 |
т |
|
3,53 |
11 |
Монтаж металевих воріт РВС – 4,2х4,2м (масою по 0,646 т/шт), у кількості 2 штук, проліт А-Е
|
т |
1,292 |
т |
|
1,292 |
12 |
Монтаж колон масою до 11,9т, проліт Е-Л |
шт |
20 |
т |
20шт*11,9т |
238 |
13 |
Монтаж з/б фундаментних балок довжиною 6м і вагою 1,5т, проліт Е-Л |
шт |
10 |
т |
10шт*1,5т |
15 |
14 |
Монтаж підкранових балок, 8.5т проліт Е-Л |
шт |
10 |
т |
10шт*8,5т |
85 |
15 |
Монтаж з/б крокв’яних ферм вагою 10,5 т, проліт Е-Л |
шт |
9 |
т |
9шт*10,5т |
94,5 |
16 |
Монтаж з/б ребристих плит покриття розміром 6х3м масою 2,4т, проліт А-Е |
шт |
48 |
т |
48шт*2,4т |
115,2 |
17 |
Монтаж стінових панелей довжиною 6м, проліт Е-Л |
шт |
77 |
т |
77шт*4,2т |
323,4 |
18 |
Монтаж металевих віконних блоків з подвійним склінням типу ОТД (0,0136 т/м2), проліт Е-Л |
т |
4,406 |
т |
|
4,406 |
19 |
Монтаж металевих воріт РВС – 4,2х4,2м (масою по 0,646 т/шт), у кількості 1 штук
|
т |
0,646 |
т |
|
0,646 |
20 |
Монтаж колон масою до 11,9т, проліт 9-13 |
шт |
14 |
т |
14шт*11,9т |
166,6 |
21 |
Монтаж з/б фундаментних балок довжиною 6м і вагою 1,5т, проліт 9-13
|
шт |
6 |
т |
6шт*1,5т |
9 |
22 |
Монтаж з/б фундаментних балок довжиною 12м і вагою 3,2т, проліт 9-13
|
шт |
6 |
т |
6шт*3,2т |
19,2 |
23 |
Монтаж підкранових балок, вага 8.5 т проліт 9-13
|
шт |
10 |
т |
10шт*8,5т |
85 |
24 |
Монтаж підкроквяних балок, вагою 11.3т, проліт 9-13
|
шт |
8 |
т |
8шт*11,3т |
90,4 |
25 |
Монтаж з/б крокв’яних ферм вагою 10,5 т, проліт 9-13
|
шт |
9 |
т |
9шт*10,5т |
94,5 |
26 |
Монтаж з/б ребристих плит покриття розміром 6*3м масою 2,4 т, проліт 9-13 |
шт |
48 |
т |
48шт*2,4т |
115,2 |
27 |
Монтаж стінових панелей довжиною 6м, Проліт 9-13 |
шт |
54 |
т |
54шт*2,4т |
226,8 |
28 |
Монтаж стінових панелей довжиною 12м, Проліт 9-13
|
шт |
28 |
т |
28шт*7,6т |
212,8 |
29 |
Монтаж металевих віконних блоків з подвійним склінням типу ОТД (0,0136 т/м2), Проліт 9-13 |
т |
3,53 |
т |
|
3,53 |
30 |
Монтаж металевих воріт РВС – 4,2х4,2м (масою по 0,646 т/шт), у кількості 2 штук |
т |
1,292 |
т |
|
1,292 |
