Пример расчета шестиполюсного тягового двигателя с компенсационной обмоткой
В работе приведен расчет шестиполюсного тягового двигателя с компенсационной обмоткой для грузового электровоза.
Источником энергии для электровоза является однофазная контактная сеть с напряжением 25 кВ и частотой 50 Гц. Тяговый двигатель получает питание от трансформатора с выпрямительной установкой.
ИСХОДНЫЕ ДАННЫЕ, ПАРАМЕТРЫ ПЕРЕДАЧИ,
ЯКОРЬ И КОЛЛЕКТОР
ИСХОДНЫЕ ДАННЫЕ
Двигатель пульсирующего тока, подвесно-осевой, для электровоза
Расчетный режим часовой
Мощность Pн, кВт 900
(P = 820 кВт)
Скорость движения электровоза, км/ч:
- в номинальном режиме Vн 54
- конструктивная Vmax 110
Напряжение, В 950
Коэффициент использования мощности при максимальной
скорости кp = Рn max / Рн 0,66
Диаметр движущего колеса, Dк, м 1,25
Диаметр оси колесной пары, Dо, м 0,21
Ширина колеи, м 1,52
Вентиляция независимая
Коэффициент пульсации тока, кi 0,25.
Определение передаточного числа зубчатого редуктора
Диаметр большого зубчатого колеса
Ориентировочное значение передаточного числа
Примем
Тогда:
- диаметр делительной окружности шестерни
- номинальная частота вращения якоря
- номинальный момент
- толщина шестерни
- диаметр вала двигателя
- модуль зацепления
Определение диаметра и длины якоря
Расстояние между центрами зубчатых колес
Максимальный диаметр якоря
Т.к. меньший ближайший нормализованный диаметр – 660 мм, поэтому Da, м, равен 0,66.
Длина якоря ориентировочно
Примем la = 0,385 м (385 мм).
Максимальная частота вращения якоря
.
Испытательная частота вращения
.
Окружная скорость якоря в номинальном режиме
.
при испытательной частоте вращения
.
Обмотка якоря, уравнительные соединения
Ток якоря
.
Ориентировочное значение к.п.д. определено по кривой 1,
[1, рис. 13.4].
Ток продолжительного режима
.
Ток параллельной ветви обмотки якоря по условиям коммутации и технологическим соображениям не должен быть более 250–300 А. По этим условиям в рассчитываемой машине принята простая петлевая обмотка и тогда ток параллельной ветви будет равен:
.
Исходя из допустимых значений напряжения между соседними коллекторными пластинами uк ср = 1417 В и пазового деления t1 = 2,2–3,5 см, учитывая что условия симметрии обмотки (z/a; К/а; 2p/a) должны быть равны целым числам, примем число пазов z = 87; число элементарных пазов в реальном пазу u = 4.Тогда:
- число коллекторных пластин
;
- пазовое деление
;
- общее число стержней обмотки
;
- число стержней на паз
;
- сумма токов в пазу
;
- линейная нагрузка якоря
;
- магнитный поток в номинальном режиме
;
- индукция в зазоре
,
индукция допустима в соответствии с кривой 3 [см. 1, рис.13.4];
- полюсное деление
;
- частота перемагничивания сердечника якоря в номинальном режиме
;
- плотность тока в обмотке якоря
.
При определении плотности тока по критерию тепловой нагрузки К активного слоя якоря значение линейной нагрузки А должно соответствовать рекомендованным значениям: кривая 2 [см. 1, рис.13.4].
В случае меньшего значения линейной нагрузки А по отношению к рекомендованному пропорционально снижается и критерий тепловой нагрузки К.
Сечение проводника обмотки якоря
.
Ориентировочно определяем:
глубину паза
;
ширину зубца (приняв индукцию на 1/3 высоты зубца от дна паза равной Вz 1/3 = 2,2 Т)
;
ширина паза
.
Расчет размеров паза якоря приведен в табл. 18.
Таблица 18
Наименование |
Материал |
Размеры, мм |
Число слоев |
Общая толщина, мм |
Проводник |
Медь МГМ |
6,9/3,55 |
1/8 |
6,9/28,4 |
Витковая изоляция |
Провод ППИПК –3 |
0,175/0,175 |
2/16 |
0,35/2,8 |
Корпусная изоляция |
Стеклослюдинитовая лента |
0,11/0,11 |
16/32 |
1,76/3,52 |
|
Фторопластовая лента |
0,11/0,11 |
4/8 |
0,44/0,88 |
Покровная изоляция |
Стеклолента |
0,1/0,1 |
2/4 |
0,2/0,4 |
Зазор на укладку |
– |
0,1/0,3 |
|
0,1/0,3 |
Прокладки |
Стеклопласт |
–/0,5 |
–/3 |
–/0,9 |
Клин |
Стеклопласт |
–/5,0 |
–/1 |
–/5,0 |
Расшихтовка |
– |
0,25/– |
– |
0,25/– |
Итого bп / hп =10/42,2 |
По табл.1 выбираем проводник обмотки с размерами 3,55 6,9, мм мм, сечением 24 мм2 (с учетом закруглений), марки ППИПК–3 – медный, прямоугольный изолированный полиимидно-фторопластовой пленкой с двусторонней толщиной изоляции класса “Н” – 0,35 мм.
На основе окончательно определенных размеров паза (bп = 10,0 мм и hп=42,2 мм) производится расчет размеров зубцов якоря в различных сечениях и уточняется значение магнитной индукции.
Ширина зубца по наружной поверхности якоря
.
Зубцовое деление на 1/3 высоты зубца от основания
.
Расчетная ширина зубца
.
Зубцовое деление по дну паза
.
Ширина зубца в основании и средняя ширина
,
.
Проверяем расчетную индукцию в зубце
.
Объем зубцов
.
Масса зубцов
.

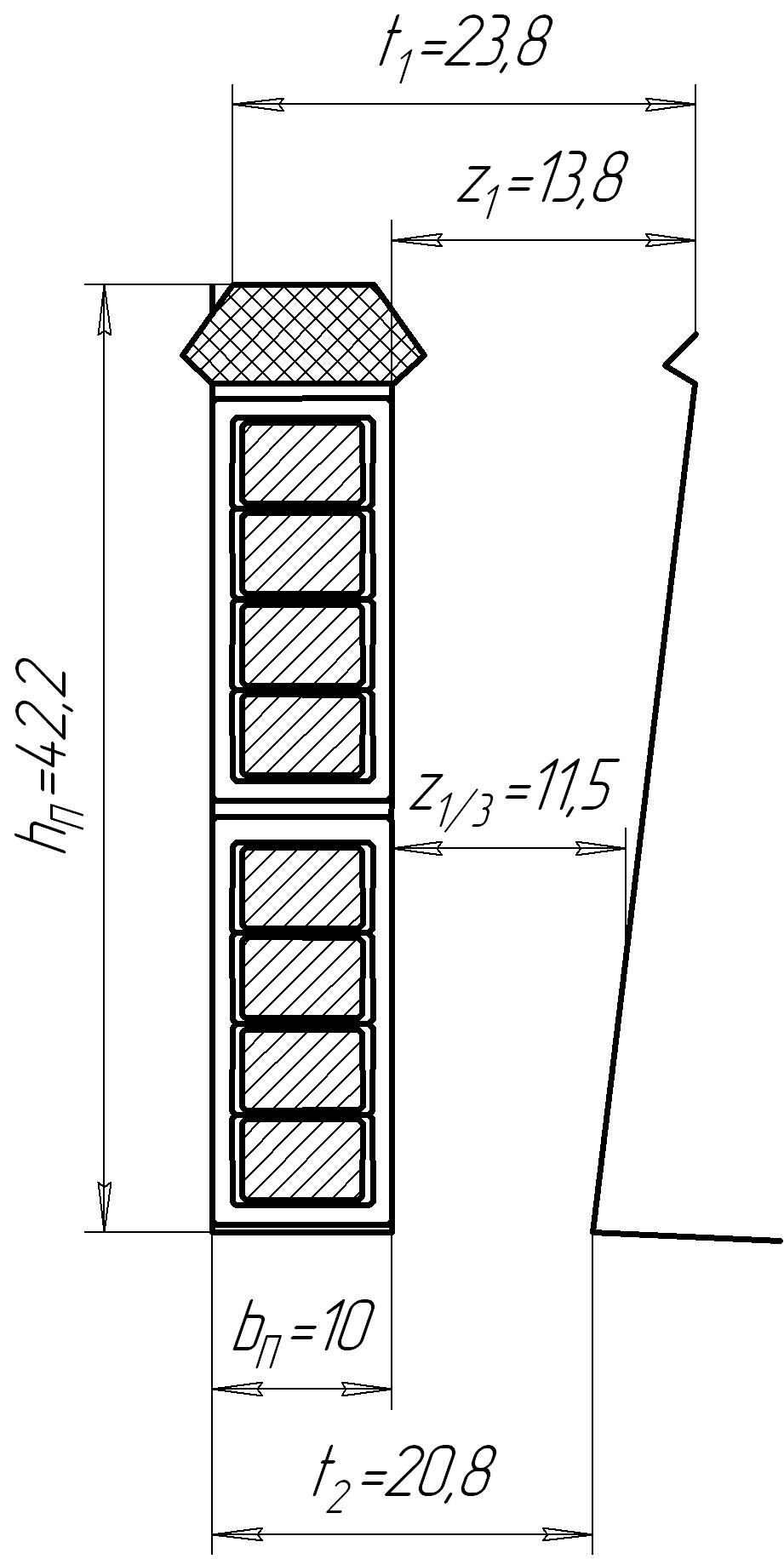

Эскиз паза и зубца в масштабе 2,5:1 приведен на рис.12.
Шаг обмотки:
а) по пазам
,
т.е. если одна сторона катушки размещена в первом пазу, то вторая попадает в пятнадцатый паз (1 – 15);
б) по элементарным пазам
;
в) по коллектору yк = 1,0.
Шаг уравнительных соединений
.
Длина и сечение уравнительного соединения:
,
;
принимаем провод с размерами 1,68 4,7 мм мм, сечением 7,8 мм2.
Общая длина всех уравнительных соединений при одном уравнителе на паз
.
Масса меди уравнителей
.
Рис.12 Паз и зубец якоря
Длина, масса и сопротивление обмотки якоря:
– длина лобовой части
,
– длина полувитка
,
– общая длина всех проводов обмотки якоря, учитывая, что число витков в секции равно единице (ws = 1)
,
– масса меди обмотки
,
– сопротивление обмотки при 20 оС
а) в омах
,
б) в относительных единицах при перегреве на 90оС относительно температуры охлаждающего воздуха, равной 25оС
