- •1. Начертить структурную схему сау эп и объяснить ее назначение и функции .
- •2. Классификация электрических схем. Изображение и обозначение элементов схем автоматического управления.
- •3. Объясните принципы автоматического управления пуском и торможением эд.
- •4. Начертите схему пуска дпт пв в функции времени. Объясните принцип её работы с помощью необходимых графиков.
- •5. Начертите схему пуска дпт пв в функции эдс. Объясните принцип её работы с помощью необходимых графиков.
- •6. Начертите схему пуска дпт пв в функции тока. Объясните принцип её работы с помощью необходимых графиков.
- •7. Начертите схему управления ад с кр с реверсивным магнитным пускателем. Объясните принцип её работы.
- •8.Начертите схему управления ад с кр с торможением противовключением в функции скорости. Объясните принцип её работы.
- •9. Объясните принцип работы схемы управления двухскоростным ад с кр (схема дана).
- •10. Объясните назначение максимально-токовой защиты эд. Начертите электрические схемы, реализующие данную защиту.
- •11. Объясните назначение защиты эд от длительных перегрузок. Начертите электрические схемы, реализующие данную защиту.
- •12. Объясните принципы построения замкнутых сауэп: по возмущению и по отклонению. Ответ поясните с помощью соответствующих схем.
- •13. Начертите структурную схему аэп, содержащую его силовые и управляющие элементы. Приведите классификацию управляющих элементов.
1. Начертить структурную схему сау эп и объяснить ее назначение и функции .
Управление в автоматическом и автоматизированном электроприводе является автоматическим. Автоматизированный электропривод (АЭП) представляет собой электромеханическую систему, состоящую из автоматического управляющего устройства (АУУ), преобразователя, передаточного устройства и электродвигателя, предназначенных для приведения в движение исполнительных органов рабочей машины и управления этим движением.

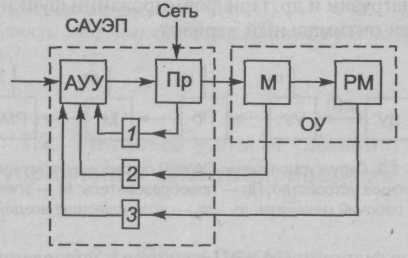

АУУ — автоматическое управляющее устройство; Пр — преобразователь;М — электродвигатель; РМ — рабочий механизм; ОУ — объект управления; 1-3 — обратные связи
Функции САУЭП:
1)Управление процессом пуска, торможения и реверса .
2) Поддержания постоянства (стабилизация ) заданной величиной (скорости, момента , мощности) в статическом и динамическом режиме .
3) Отработка заданной программы (программное управления ) .
4) Выбор целесообразных режимов работы ЭП (адаптивное управление ).
2. Классификация электрических схем. Изображение и обозначение элементов схем автоматического управления.
Электрической схемой называется графический конструкторский документ, на котором при помощи графических обозначений изображены электрические составные части объекта и связи между ними.
По основному назначению схемы подразделяют на типы, обозначаемые цифрами и буквой «Э». Классификация и обозначение электрических схем приведена в таблице.
Классификация электрических схем
Тип схемы |
Обозначение (шифр) |
Прим. |
Структурная |
Э1 |
Структурные схемы показывают основные функциональные части устройств, их назначение и взаимосвязь, выполняются на стадиях, предшествующих разработке схем других типов, и используются для ознакомления с устройством. |
Функциональная |
Э2 |
Функциональные схемы показывают отдельные процессы, происходящие в цепях устройств (установок), и используются при изучении их общего принципа действия. |
Принципиальная |
Э3 |
Принципиальные схемы служат основанием для разработки конструкторской документации и, в дальнейшем, для ремонта электрооборудования. На них приводятся все элементы и связи между элементами и они дают детальное представление о принципе действия устройства. |
Соединений |
Э4 |
|
Подключения |
Э5 |
|
Общие |
Э6 |
|
Расположения |
Э7 |
|
Элементы схем автоматического управления:
Автоматический
выключатель (QF1)
,
обмотка якоря ДПТ (M1)
, обмотка параллельного возбуждения
(LM1)
,
Замыкающий
и размыкающий
контакт (KM1)
контактора, катушка реле(KA1, KV1, KT1)
,
тепловое реле (KK1)
,
предохранитель (FU1)
,
резистор (R1)
,
асинхронный двигатель (М1)
.
3. Объясните принципы автоматического управления пуском и торможением эд.
В электроприводах с двигателями постоянного тока средней и большой мощности и с асинхронными двигателями с фазным ротором при пуске и торможении требуется ограничить пусковой ток, исходя из перегрузочной способности. Эта задача решается введением в цепь якоря двигателя постоянного тока (или фазного ротора асинхронного двигателя) пускового резистора. Управление ЭП заключается:
1) в подключении обмоток двигателя к питающей сети при пуске и отключении при остановке
2) к постепенному переключению релейно-контакторной аппаратурой ступеней пускового резистора по мере разгона двигателя.
Для пуска электродвигателя оператор должен нажать кнопку управления. Все пусковые операции — подключение двигателя к сети, последовательное замыкание накоротко секций пускового резистора или отключение других пусковых устройств — совершаются автоматически.
Н
а
рисунке 1
показаны
временные диаграммы тока
и скорости двигателей постоянного тока
и асинхронных двигателей с фазным
ротором при
двухступенчатом пуске.

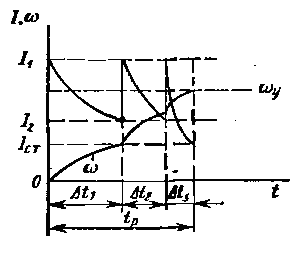

Рисунок 1– Временные диаграммы тока и скорости при двухступенчатом пуске двигателя
Из диаграмм видно, что автоматическое закорачивание секций (переключение ступеней) пускового резистора должно производиться, через определённые промежутки времени (∆t1,∆t2), при определённых скоростях (ω1,ω2) и при определённой величине тока (I2).
Таким образом, управление пуском в принципе может быть осуществлено:
1) в функции времени;
2) в функции скорости;
3) в функции тока.
Широко распространено управление электроприводом в функции пути, когда двигатель пускается или тормозится при достижении рабочими механизмами определенного положения. Применяется также автоматическое управление электроприводом в функции мощности, момента, натяжения, температуры и др..
