11. Расчет элементов корпуса редуктора
Толщина стенки корпуса:
мм.
Принимаем
мм.
Толщина стенок крышки редуктора:
мм.
Количество фундаментных болтов принимаем 6 штук.
Диаметр фундаментных болтов:
мм.
Принимаем диаметр фундаментных болтов М24.
Диаметр стяжных болтов у подшипников:
мм.
Принимаем диаметр болтов М18.
Диаметр болтов, соединяемых фланцы корпуса и крышки:
мм.
Принимаем диаметр болтов М12.
Минимальные зазоры от поверхности корпуса или крышки до поверхности вершин колеса равны:
мм.;
до торца колеса:
мм.
Расстояние между торцевыми поверхностями колес:
.
Принимаем, с=5 мм.

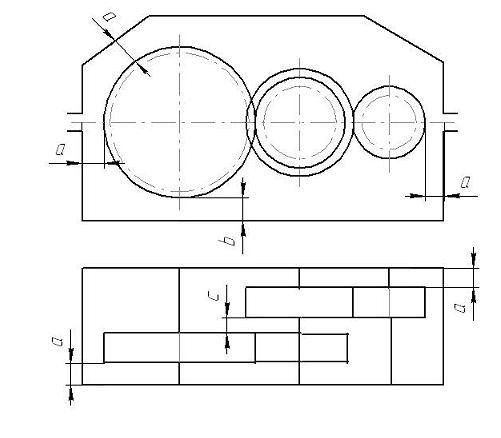

Рисунок 11.1 – Схема редуктора
12.
СМАЗКА РЕДУКТОРА
Принимаем для двухступенчатого редуктора количество масла (из расчета 1 литр на 1 кВт передаваемой мощности) – 5 литров. Выбираем масло индустриальное ИС-45. Смазку подшипников осуществляем маслом, которое разбрызгивается передачей.
Список литературы
П. ф. Дунаев, О. П. Леликов. Детали машин. Курсовое проэктирование: учеб. пособие для машиностр. спец. техникумов. – М. :Высшая школа, 1984. – 336с.
Л. И. Цехнович, И. П. Петриченко. Атлас конструкций редукторов. – Учебное пособие для вузов. Киев: „Вища школа”. Главное издательство, 1979. – 128с.
Г. В. Смирнов. Расчет и выбор подшипников качения. Методическое руководство к курсовому проектированию по дисциплинам прикладной механики. ДИИТ.Днепропетровск, 1991 – 33с.
