Турбореактивные двухконтурные двигатели (трдд)

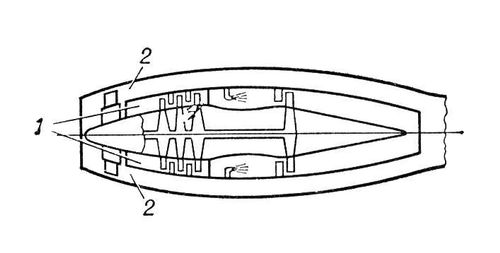

Принципиальная схема двухконтурного турбореактивного двигателя: 1 – первый (внутренний контур); 2 – второй (внешний контур)

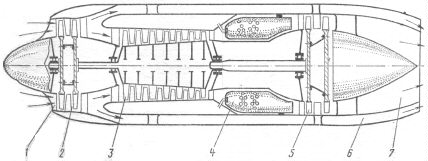

1 - входное устройство; 2 - компрессор низкого давления; 3 - компрессор высокого давления; 4 - камера сгорания; 5 - турбина; 6 - выходное устройство внешнего контура; 7 - выходное устройство внутреннего конура

Стремление повысить тяговый коэффициент полезного действия ТРД на больших дозвуковых скоростях полета привело к созданию ТРДД. В отличие от ТРД обычной схемы в ТРДД газовая турбина приводит во вращение (помимо компрессора и ряда вспомогательных агрегатов) низконапорный компрессор, называемый иначе вентилятором второго контура. Привод вентилятора второго контура ТРДД может осуществляться и от отдельной турбины, располагаемой за турбиной компрессора. Первый (внутренний) контур ТРДД представляет собой схему обычного ТРД. Вторым (внешним) контуром является кольцевой канал с расположенным в нем вентилятором. Поэтому двухконтурные турбореактивные двигатели называют иногда турбовентиляторными. Работа ТРДД происходит следующим образом. Набегающий на двигатель воздушный поток поступает в воздухозаборник и далее одна часть воздуха проходит через компрессор высокого давления первого контура, другая - через лопатки вентилятора (компрессора низкого давления) второго контура. Так как схема первого контура представляет собой обычную схему ТРД, то и рабочий процесс в этом контуре аналогичен рабочему процессу в ТРД. Действие вентилятора второго контура подобно действию многолопастного воздушного винта, вращающегося в кольцевом канале. Благодаря наличию второго контура в ТРДД масса воздуха, вытекающая из него с малой скоростью, смешивается с газовым потоком, выходящего из первого контура, и тем самым общая скорость газовоздушного потока снижается, приближаясь к скорости полета самолета. Таким образом, чем больше степень двухконтурности ТРДД, тем меньше скорость истечения газа из выходного устройства и тем выше тяговый коэффициент полезного действия. Это очень важное преимущество ТРДД перед ТРД, применяемых на самолетах, предназначенных для полетов с дозвуковыми скоростями. ТРДД могут найти применение и на сверхзвуковых летательных аппаратах, но в этом случае для увеличения их тяги необходимо предусматривать сжигание топлива во втором контуре. Для быстрого увеличения (форсирования) тяги ТРДД иногда осуществляется сжигание дополнительного топлива либо в воздушном потоке второго контура, либо за турбиной первого контура. При сжигании дополнительного топлива во втором контуре необходимо увеличивать площадь его реактивного сопла для сохранения неизменными режимов работы обоих контуров. При несоблюдении этого условия расход воздуха через вентилятор второго контура уменьшится вследствие повышения температуры газа между вентилятором и реактивным соплом второго контура. Это повлечет за собой снижение потребной мощности для вращения вентилятора. Тогда, чтобы сохранить прежние числа оборотов двигателя, придется в первом контуре снизить температуру газа перед турбиной, а это приведет к уменьшению тяги в первом контуре. Повышение суммарной тяги будет недостаточным, а в некоторых случаях суммарная тяга форсированного двигателя может оказаться меньше суммарной тяги обычного ТРДД. Кроме того, форсирование тяги связано с большими удельными расходами топлива. Все эти обстоятельства ограничивают применение данного способа увеличения тяги. Однако форсирование тяги ТРДД может найти широкое применение при сверхзвуковых скоростях полета.
