1. Определение объёма земляных работ

При устройстве земляных сооружений, а также при возведении зданий приходится выполнять целый комп­лекс земляных работ, в состав которого могут входить разработка грунта, погрузка его на транспортные средст­ва, перемещение грунта, зачистка основания, разравнивание грунта, отсыпка насыпей, уплотнение грунта, пла­нировка поверхностей. Все объемы земляных масс подсчитываются по гео­метрическим размерам в плотном теле грунта.

Подсчет объемов земляных работ при вертикальной планировке площадки

Объем земляных работ при вер­тикальной планировке площадок можно определять при помощи планировочной сетки, нанесенной на чертеж пла­на площадки.

В состав земляных работ по вертикальной планиров­ке площадок входят разработка выемок, образование на­сыпей, перемещение грунта из выемки в насыпь площад­ки, транспортирование лишнего грунта на свалку или недостающего грунта из карьера, разравнивание грунта, доставляемого автосамосвалами, уплотнение грунта, планировка поверхности площадки, планировка откосов площадки.

Вертикальную планировку площадки можно произво­дить под заданную отметку или под отметку, определяе­мую из условия нулевого баланса грунтовых масс, при котором объемы грунта выемок и насыпей равны между собой. В последнем случае сначала определяется отмет­ка планировки, и все дальнейшие подсчеты ведутся по той же методике, которая рекомендуется для площадок, планируемых под заданную отметку.

Порядок определения объемов выемок и насыпей при планировке площадок под заданную отметку следую­щий: на чертеж плана с горизонталями наносят планиро­вочную сетку, в углах которой проставляют черные, красные, а также рабочие отметки и линию нулевых ра­бот (нулевая линия), если в результате планировки окажутся насыпи и выемки. Подсчитывают объ­емы каждой отдельной фигуры, входящей в состав пла­нировочной сетки, и объемы грунтовых масс в откосах и составляют ведомость объемов насыпей и выемок.

Черную отметку в углах планировочной сетки нахо­дят по горизонталям исходя из равенства

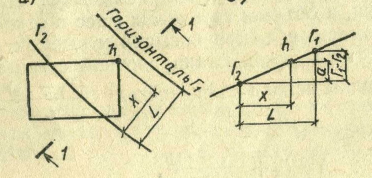

(рис.1)

Рис. 1

Рабочая отметка в данном случае вычисляется как разность между красной и черной отметками по равен­ству:

Н_кр-Н_черн=±h_раб

Соответственно этому насыпь обозначают знаком плюс, а выемку знаком минус. Все отметки, необходи­мые для подсчетов, пишутся в углах элементарных фи­гур планировочной сетки по схеме (рис. 2).

Рис. 2 Линию нулевых работ размещают в фигурах с отмет­ками различного знака и наносят на чертеж плана площадки прямыми линиями в пределах каждой фигуры планировочной сетки по точкам с нулевым значением рабочих отметок. Местоположение нулевых точек опре­деляют из подобия треугольников или графическим спо­собом (рис. 2).

Объемы насыпи или выемки в каждой отдельной фи­гуре планировочной сетки, имеющей отметки одного зна­ка, подсчитывают по формуле

V = h_cf F

где h_ср — средняя рабочая отметка, взятая по углам планировочной сетки;

F — площадь этой фигуры

В фигурах с отметками различного знака (фигуры со смешанными объемами) объемы насыпи и выемки опре­деляют отдельно. Например, для фигуры (рис. 3):

о бъем V₁

Объем V₂+V₃

рис. 3

Рис. 3

Объемы грунта в отко­сах подсчитывают по рабочим отметкам планируемой площадки.

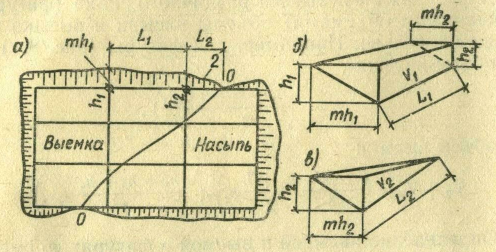

Объемы откосов фигуры б и в планировочной сетки (рис. 11) определяют по формулам:

рис 4.

Суммарный объем грунта в откосах насыпи (или вы­емки), расположенных по периметру планируемой пло­щадки, можно подсчитать по средней рабочей отметке, пользуясь приближенной формулой:

где: h — сумма всех рабочих отметок, расположенных по периметру насыпи

(или выемки);

L — длина основания всех откосов насыпи (или выемки);

n — количество отметок

m — коэффициент откоса

Отметка планировки H_пл площадки при равенстве объ­емов грунта в насыпи и выемке может быть принята равной Н₀, если раз­ность объемов выемок и насыпей не будет превышать 5% объема выемок. В этом случае указанное расхожде­ние может быть пропорционально распределено по объемам отдельных фигур разбивочной сетки в насыпи и выемке площадки. Расчетную отметку площадки, планируемой с равенством объемов выемок и насыпей, можно находить при помощи планировочной сетки, нанесенной на план пло­щадки. Тогда искомая величина определится как черная средняя отметка, взятая по отметкам в углах элементарных фигур планировочной сетки.

При методике прямоугольных призм план площадки разделяют на равные и подобные прямоугольники и расчетную отметку определяют по формуле:

где Н₁, Н₂, Н₄ – сумма черных отметок таких углов планировочной сетки, в которых соответственно сходятся один, два, и четыре угла элементарных фигур;

п — количество квадратов или прямоугольников, образованных пла­нировочной сеткой.

Для получения отметок поверхности площадки, пла­нируемой с уклоном и равенством объемов насыпей и выемок, рекомендуется использовать метод поворота по­верхности площадки вокруг линии с отметкой Н₀ по формуле

H_l = H₀±iL,

где Н₀ —расчетная отметка,

i — уклон площадки;

L — расстояние от линии поворота до точки, в которой определяет­ся отметка Н₁

П ри прямоугольных площадках с уклоном в одну сторону линия поворота принимается посередине площадки (рис. 5,а). Для площадки с уклоном в обе стороны от середины линии поворота будут располагаться в четвертях длины (или ширины) площадки (рис. 5,б)

Рис 5.

Данные по объемам насыпей и выемок на площадке

№ фигуры	Рабочие отметки				Площадь фигуры	Объемы м3
						насыпей	выемок
	h1	h2	h3	h4	F	+V	-V
1	2	3	4	5	6	7	8
1	5.07	4.9	2.3	2.69	10000	37400
2	2.3	4.9	2.22	4.7	10000	35200
3	2.22	4.7	1.95	4.4	10000	33100
4	1.95	4.4	1.86	4.14	10000	30800
5	1.86	4.14	1.7	4.09	10000	29400
6	1.7	4.09	1.8	4.04	10000	29000
7	2.69	0.62	0.25	2.3	10000	14600
8	0.25	2.3	0.15	2.22	10000	12300
9	0.15	2.22	-0.03	1.95	SВ=6 ; SН=9994	9834,24	0,06
10	-0,03	1,95	-0,09	1,86	SВ=600 ; SН=9400	8930	72
11	-0,09	1,86	-0,51	1,7	SВ=900 ; SН=9100	7826	540
12	-0,51	1,7	-0,79	1,8	SВ=1900 ; SН=8100	6196,5	2470
13	-1,54	0,62	-1,79	0,25	SН=4000; SВ=6000	840	4980
14	-1,79	0,25	-1,92	0,15	SН=3100; SВ=6900	310	6348
15	-1,92	0,15	-2,14	-0,03	SН=1300; SВ=8700	65	9555
16	-2,14	-0,03	-2,24	-0,09	10000		11250
17	-2,24	-0,09	-2,59	-0,51	10000		13575
18	-2,59	-0,51	-2,74	-0,79	10000		16575
19	-3,89	-1,54	-4,04	-1,79	10000		28150
20	-4,04	-1,79	-4,19	-1,92	10000		29850
21	-4,19	-1,92	-4,24	-2,14	10000		31225
22	-4,24	-2,14	-4,34	-2,24	10000		32400
23	-4,34	-2,24	-4,36	-2,59	10000		33825
24	-4,36	-2,59	-4,39	-2,74	10000		35200
					Итого:	226401	236015

Ведомость баланса земляных работ

Вид работы	Объем
	насыпи	выемки
Объем в целых призмах	226401	236015
Объем в откосах	12,31	8,23
Объемы в котлованах и траншеях ниже планировочной отметки		8100
Объемы при остаточном разрыхлении		402,16
Итого	19646,47	20510,16

Точность баланса
